电路学习笔记93——二端口网络

第十六章 二端口网络

16.1 二端口网络

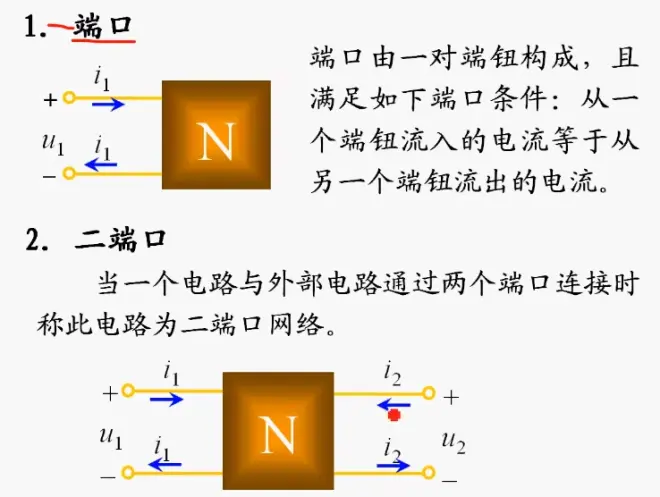

1. 端口：由一对端子组成，满足从一个端子流入的电流等于从另一个端子流出的电流的条件。

2. 二端口：当一个电路与外部电路通过两个端口连接时，称该电路为二端口网络。

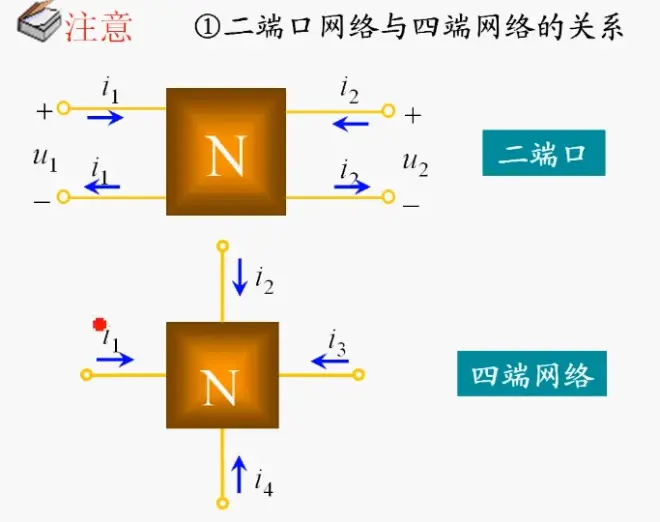

①　二端口网络满足一对端子流入电流等于流出电流，而另一对端子流入电流等于流出电流这个端口条件；若向外伸出的四个端子不满足上述条件，称为四端网络。

②　二端口的两个端口间若有外部连接，则会破坏原二端口的端口条件，该网络不再是二端口网络。

3. 研究二端口网络的意义

(1) 二端口处的电流、电压关系可通过一些参数表示，这些参数只决定于构成二端口本身的元件及它们的连接方式。利用这些参数可以评价该电路的性能。

(2) 一个任意复杂的二端口，还可以看做由若干简单的二端口组成。若已知这些简单二端口的参数，根据它们与复杂二端口的关系就可以直接求出后者的参数，不需再涉及原来复杂电路的计算。

4. 本章主要分析初始条件为零的线性无源二端口网络。
