中柏 Ezpad mini5 拆解

大学时候瞎买的8英寸国产win10寨板，本来是准备躺床推gal顺便当便携电脑用的，结果完全没用上，硬是吃了四五年的灰。

最近开机发现屏幕有点问题，拆下来插拔了一下排线没有改善，估计是液晶板G了，索性拆件玩吧。

拆前先拍个外观纪念一下。

正面一个200万像素的门锁摄像头，没有全贴合工艺依然是内外屏结构，边框其实还说得过去。底边是经典的win键。

背面质感其实挺不错的，一块非常廉价的塑料甚至做出了金属光泽和拉丝效果。背面的扬声器开孔位置很像十年前的安卓机，平放在桌面上声音就会被捂住。顶部是一个乍一看貌似摄像头开孔，但实际上什么也没有。

下面开始拆拆拆。

外壳是全卡扣结构，没有一颗螺丝。建议从SD卡槽的位置入手，抠出一个缝来，然后插入撬棒或者其他工具。考虑到直接掰开可能会断件，小心翼翼地一点一点向周围扩，尖锐工具注意避开主板和图上红圈里排线的位置。

卡扣结构的好处是可以非常轻松地做出无螺丝的结构，坏处很明显，就是增加拆解难度和风险。好在这台机器的卡扣强度和弹性都还不错，我的没有断件。分离的背板可以直接取下来，没有连接的线缆。背板上部主板的部分粘了一大块金属导热片用于将热量导出到背板，扬声器位置有防尘网，贴纸上印着SMT86，可能是啥工程代号。另外从内侧看后摄甚至是有开孔和槽位的，也许是为了缩减成本砍掉了？后摄位左侧有一个金属片，暂时不清楚是做什么用的。

左侧的主体部分就很有说头了，寨板厂是用做笔记本的思路在做平板么，整个结构和常规的低价笔记本并无二致——半边主板半边电池，屏线电池线扬声器线横飞。不过不难理解，想要内部做工好那就得加钱，相反就只能妥协。

屏幕排线挡住了电池，索性先把它断开。和常规笔记本的排线类似，用指甲撬开紧固盖，就可以轻松抽出排线。断开主板端和屏端，排线就可以取下来了。

排线上印刷了一些摘要信息，看来T86确实是某种代号，LCM-FPC排线，后面是屏幕代号。不过这个型号的屏幕在屏库中搜不到，只能确定是友达的8英寸IPS面板，这个系列的型号倒是很多，参数也比较接近，但就是没有这一款，不过就这质量和品控，难道是寨板专供渣定制款？

清除障碍，啥也不管先断开电池线，用尖头镊子把电池插头顶出来。其实很多寨板的电池还是直接焊线在主板上的，能有插头已经很良心了。

白线可能是高温检测线，正负极的红黑线分别引出了两根，或许是为了应对大电流？

电池粘的很结实，稍微加热一下再撬，但也不能太热。

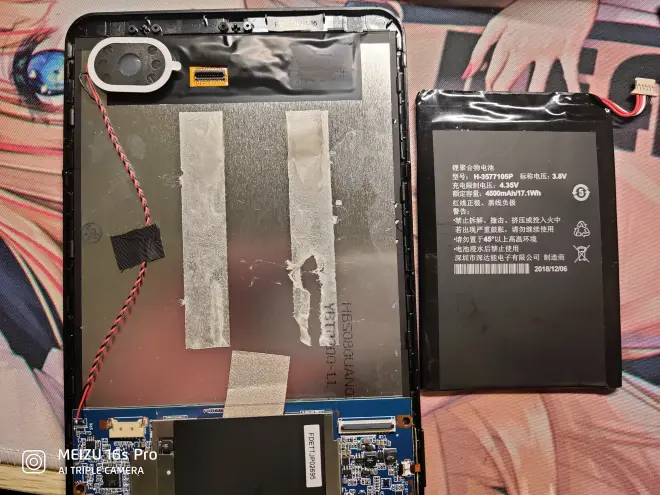

撬下电池，其实也就两条双面胶固定。电池标称电压3.8V，截止电压4.35V，和常见的3.7V锂电池有一些微妙的差别，估计直接替换问题也不大。标称容量只有区区4500毫安时，看空间明明塞得下更大大一点的电池。

扬声器也是双面胶固定，如法炮制。这个外放音质也是一言难尽，和它的体积甚至不太相称。

接下来继续拆各种排线。断开摄像头排线，可以拆下整个前置摄像头模组。

除了摄像头以外，还有一个双色的LED灯组，充电显红满电或开机显绿——没错，这平板只要开机绿灯就会亮着……

继续断开外屏排线和侧面按钮的排线。注意按钮排线非常细小且紧固盖在另一侧，得小心操作避免弄坏。

断开所有排线后，卸掉一共四颗螺丝就可以分离主板了，注意还有一个麦克风连着，需要用镊子挑出来。

单独看还是很小巧的，找个壳做成miniPC似乎也可行。主板打标印着MBT86，MB代表主板，看来T86确实是这个模具的代号。

寨板最大的问题可能就是驱动了，因为使用了大量来路不明的非主流硬件缝合，导致很多系统自带的驱动包里根本查找不到这些设备，甚至联机状态下都找不到某些驱动，Windows下甚至没法直接驱动网卡，这就很要命了。

拆都拆了，就顺便看一看都用了哪些神秘的硬件模块。

首先看看这块格外显眼的绿色模块，丝印上打着RTL开头的想必就是那糟糕的螃蟹网卡。

具体型号是RTL8723BS，去瑞昱官网可以找到它的的详细信息。这块网卡集成了2.4G无线和蓝牙4.0，但并不支持5G频段，看起来很适合一些低功耗的嵌入式平台。当然，平板电脑也可以算是吧。

另外旁边还有两个贴片弹簧针，估计是网卡天线的接针，看来前面提到的金属片就是天线了。

音频芯片依然是螃蟹家的，具体型号ALC5651，根据资料依然是低功耗平台亲睐的产品。

还有一个没怎么见过的芯片，看丝印是Silead GSL3676，查了一下是触控IC，原来这就是寨板普遍老大难之触控驱动的万恶之源。

屏蔽罩就先不拆了，没啥经验。什么时候改装好了再更新。
