【无锡欧驰检测技术】晶间腐蚀仪 OCT-4S厂家

安全防范表

使用之前务必仔细阅读

1. 操作者应根据本使用手册对本装置的使用有全面了解。

2. 腐蚀机台必须放置在合适的工作区域稳固的台架上，必须通风良好，高度适宜，最好配备通风柜配套使用，有利益防范对人体伤害 。

3. 控制仪必须安放在干燥通风的空间，与腐蚀机台保持一定距离，最好是有一定隔离措施，避免酸雾对电器元件腐蚀，减少控制仪的使用寿命

4. 样品放置和取出操作必须对人身体容易接触的部位进行防护保护，避免带来损伤，请始终使用手套、护目镜及其它推荐的防护服。

5. 确保实际工作电压和机器背部标明的电压以及加热器电压相符，线路能承受本仪器负载能力，仪器必须接地。

6. 执行任何维修前断开机器的供电电源。

7.  处理费液时应遵守当前的安全规程。（当更换酸液时，应在溶液中加入碱或弱碱，如Na2CO3等，将余酸中和，用PH试纸测试，成中性后，再在将中性溶液倒掉，以减少环境污染）

产品简介

1、 使用入门

检查包装箱，包装箱内包括一下部件：

放置控制装置：

控制装置应放置在有足够高度的平稳的平面上，或者通风柜控制柜里面，要考虑方便操作。

腐蚀机台：

腐蚀机台应放置在有足够高度的平稳的耐化学品的平面

上，最好在通风柜内。能方便操作和观察。

重要提示

控制装置 不得放置在通风柜内部，因为使用酸液和水雾可能导致敏感的电子设备受损。放在外部也得与酸蚀槽保持一定距离，避免操作时有酸液飞溅到控制器上。

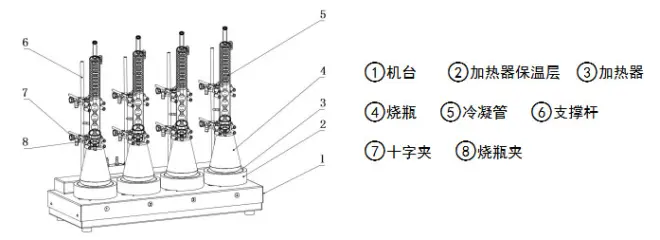

2、 熟悉组件的位置及其名称

安装说明

腐蚀机台安装

u 将支撑杆固定在机台上，螺纹旋紧。

u 在将十字架与烧瓶夹及传感器放置架固定在支撑杆上。

u 放置烧瓶放在加热器上，调整好烧瓶夹位置，然后固定好烧瓶。

u 然后将冷凝器插入烧瓶上口，调整好烧瓶夹位置将其固定。

u 连接冷凝器的进出水管，进水管一端连接在进水阀门上，另一端连接在冷凝器下端接口，排水管一端连接在排水阀对应的接头上，另一端连接至冷凝器上端接口，管路连接可靠，排布好看，进水管应留长，避免取烧瓶时不能移动冷凝器。

u 安装主进水管和排水管，先将排水管固定到排水接口，拧紧管箍，在将进水管固定到进水接口，另一端固定到水龙头。（可选择万能接头和4分接口接头）

u 最后通水，检测是否有漏水，若有及时处理。

供电

u 选择一个合适的主线电缆，AC220V带有16A国标三孔插座。

u 连接好水流开关电缆连接线、加热器电缆及温度传感器，确保电缆连接可靠。

u

基本操作

1、操作界面

      触摸屏控件:

      本设备完全由触摸屏操作控制，主界面显示当前温度、设定温度、定时时间、溶液、材料及各工位号。操作按键加热、定时和停止可分别对设备控制操作。

2、参数配置

u

u

u

u

u

 3、参数设置

   在此界面可以对各路通道参数进行设置，保存后就能进入操作界面，不保存是无效的。支持中英文、大小写输入。温度与时间必须设置，设置温度时一定要注意。根据实际要求设置。

4、方法数据库

u 通道：区分四个工位的参数值进入分别设置。下载就能现在当前通道的参数。进入时默认为第一通道（第一工位）。

u 参数设置区默认为当前参数，如果需要保存可编辑缺少的部份，方便记忆，也可以修改当前参数在保存。当保存后会自动排布到存储区ID最后一位。

u 当需要下载参数时，选取对应参数ID行区域，参数值会显示在参数设置区域，然后下载就会返回参数设置界面，然后可直接返回主界面。

u 如果要新增参数，可以通过新增按键存储参数，选择新增会在参数设置区自动增加一个ID号，然后在进行参数编辑，选择保存会自动添加到方法存储区。（如果参数区ID号是空是无法保存新的参数并且时间和温度参数必须设置。）

u 删除参数，选中需要删除行，然后通过删除按键删除，ID号会一次往上递减。

u 4个通道同理操作。

 操作流程

1、 操作方法

u 从腐蚀机台上取下烧瓶，根据不同制样将配制好的溶液取一定量加入瓶中。

u 将样品用镊子夹住缓慢放入烧瓶，注意不能高空放入，避免损坏烧瓶。

u 擦干烧瓶底部水或者溶液，保证烧瓶表面干燥。

u 烧瓶放入加热台上方中央，将带有锥口的冷凝器装入烧瓶口，确保连接可靠不漏气。

u 固定好烧瓶夹，将烧瓶和冷凝器固定好。

u 装入温度传感器至烧瓶测口，并且调整好线的长度，使传感器探头完全浸入溶液中，最好是溶液中部，不与烧瓶壁接触。

u 启动水泵或者自来水阀，水能正常在冷凝器中循环流动，如果没有水循环是无法启动，并且会有报警提示。如果中途断水，也会终止实验，但会记录实验时间。

u 设置好温度和时间就可以启动加热和定时。

u 试样时间结束后会自动终止运行。

2、 晶间腐蚀试验方法

在特定介质条件下检验金属材料晶间腐蚀敏感性的加速金属腐蚀试验方法，目的是了解材料的化学成分、热处理和加工工艺是否合理。其原理是采用可使金属的腐蚀电位处在恒电位阳极极化曲线特定区间的各种试验溶液，利用金属的晶粒和晶界在该电位区间腐蚀电流的显著差异加速显示晶间腐蚀。不锈钢、铝合金等的晶间腐蚀试验方法在许多国家均已标准化。各标准对试验细节均有详细规定。

维护

u 日常维护，工作完成后应对烧瓶里溶液处理及表面进行清洁处理。

u 根据使用频率定期检查烧瓶是否有裂纹及其他安全隐患。

u 检查冷凝器连接水管是否老化，需要定期更换，避免漏水导致设备不能正常工作。

u 每周应对控制装置表面进行灰尘清理。

u

      废弃处理

u 根据国家的有关法令采用正确的方法来对这些设备进行废弃处理，更多更详细的信息请联系您当地的政府。

u 费酸液不能直接排放，排放前必须先中和处理。

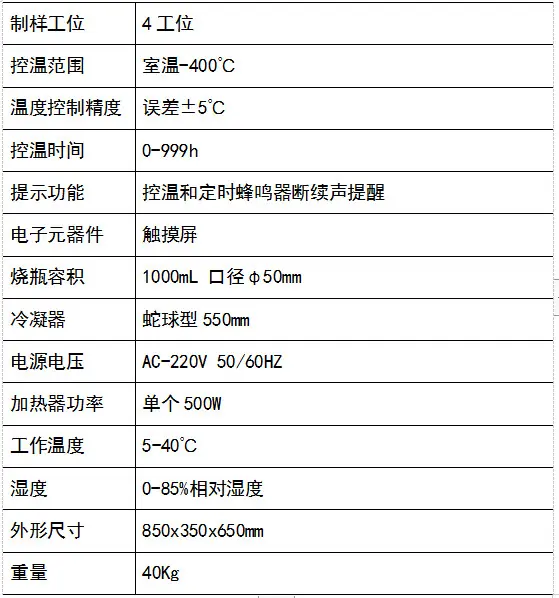

技术数据·
