华为ensp模拟器2.10-交换机的DHCP技术

交换机的DHCP技术

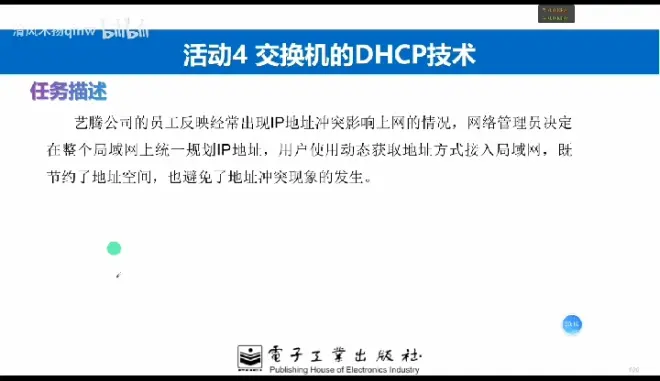

出现IP地址冲突影响无法上网，网络管理员决定在整个局域网统一规划IP地址，使用动态获取地址接入局域网。

支持DHCP服务的设备有路由器、三层交换机和专用DHCP服务器。因为网络中核心交换机、分布层交换机都为三层交换机，所以在分布层交换机开启DHCP服务，配置用户地址池，统一规划用户IP地址。

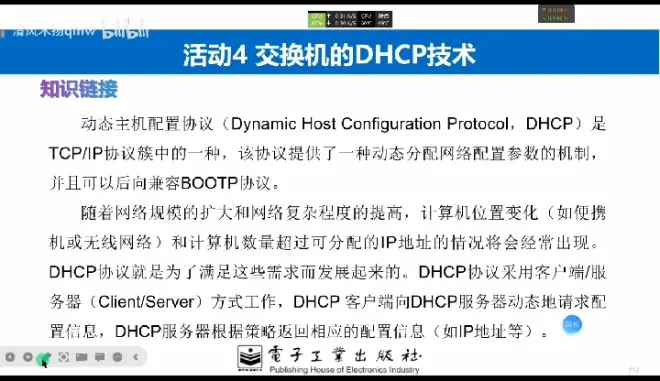

动态主机配置协议(DHCP)是TCP/IP协议簇中的一种，提供动态分布网络配置参数。DHCP采用客户端/服务器方式工作，DHCP客户端向DHCP服务器发送请求配置，DHCP服务器根据策略返回相关信息

DHCP客户端通过4个阶段与DHCP服务器建立连接：发现阶段、提供阶段、选择阶段、确认阶段。

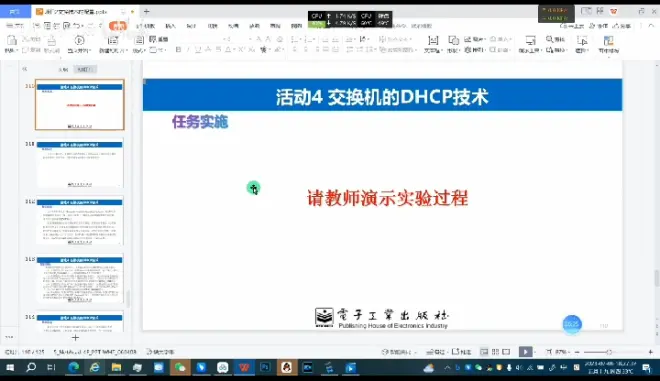

请教师演示实验过程

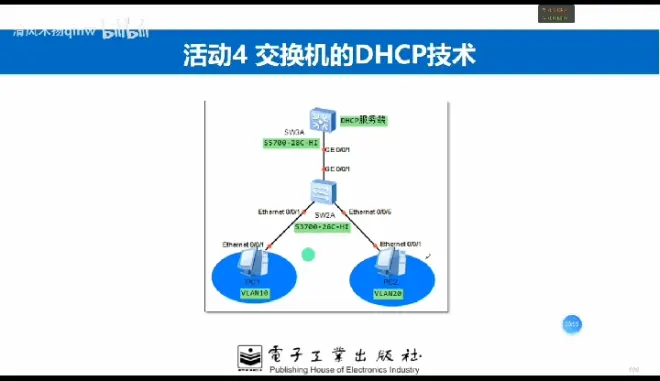

拓扑结构图

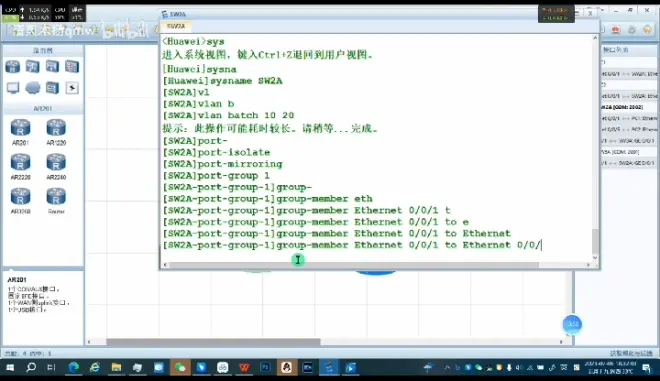

配置SW2A，划分VLAN 10和VLAN 20，并为VLAN分配接口。

sys

sysna SW2A

vlan b 10 20

port-g 1

group-m eth 0/0/1 to e 0/0/4

p l a

p d v 10

qu

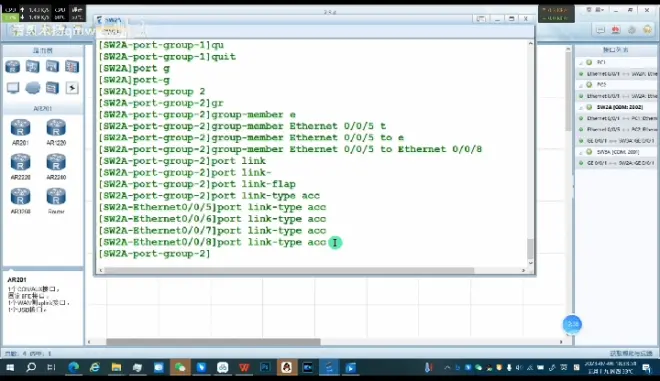

port-g 2

group-me e 0/0/5 to e 0/0/8

p l a

p d v 20

qu

三层交换机配置为SW3A，划分vlan 10和vlan 20。

sys

sysna SW3A

vl b 10 20

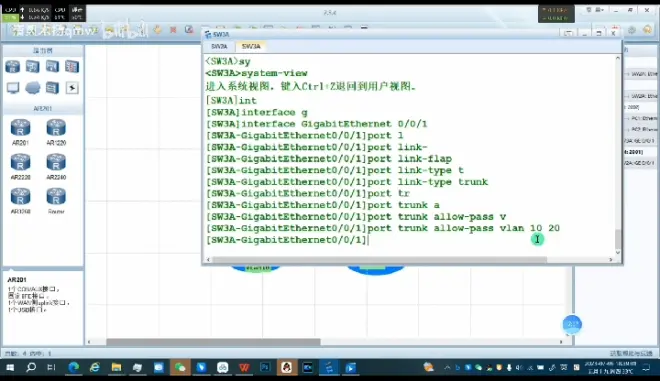

交换机接口改为trunk模式，允许vlan 10 和vlan20通过

配置SW2A和SW3A的G 0/0/1

int g 0/0/1

p l t

p t a v 10 20

开启交换机的DHCP功能

dhcp en

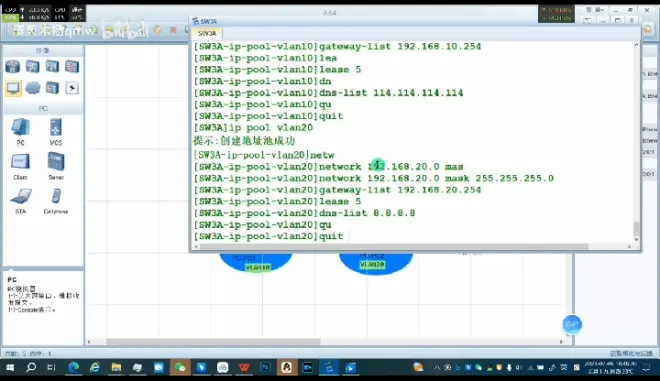

配置交换机的DHCP服务

ip pool vlan 10

netw 192.168.10.0

mask 255.255.255.0

gate-l 192.168.10.254

lease 5

dns-l 114.114.114.114

qu

ip pool vlan 20

netw 192.168.20.0

mask 255.255.255.0

gate-l 192.168.20.254

lease 5

dns-l 8.8.8.8

qu

配置vlanif 接口IP地址，开启vlanif的DHCP功能。

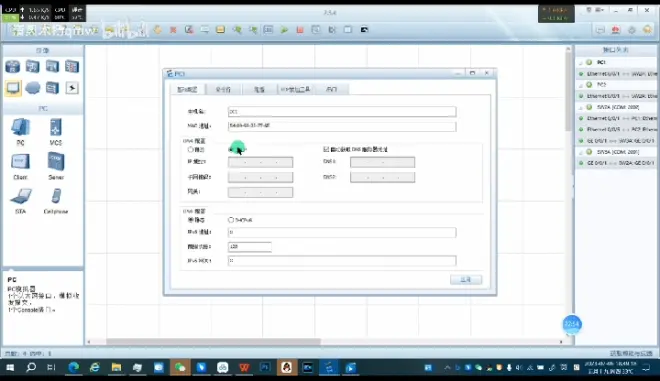

配置计算机采用DHCP方式获取IP地址

配置保留的IP地址
