同德Palit GeForce RTX 4090 GameRock OC 外观拆解 PCB分析

这张卡被戏称为显卡皇家戟，可惜不在国内卖，买日版回来也很贵

外包装

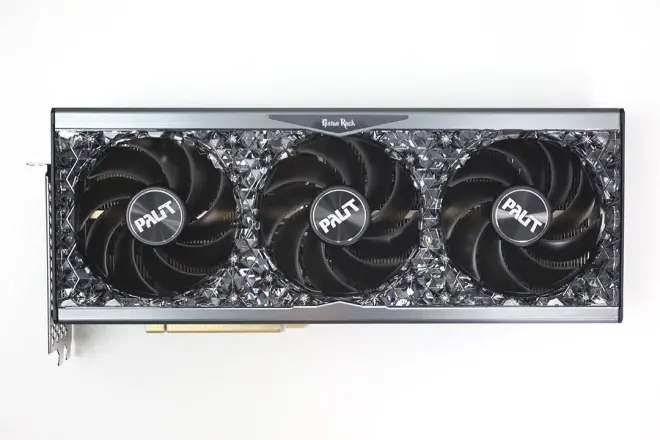

显卡本体

和皇家戟确实很像

RGB点亮更像皇家戟了

比公版略长

显卡的尺寸为 33.0 x 14.0 厘米，重 1999 克。

安装依然需要4槽

熟悉的3dp1.4a+hdmi2.1a

可以切换性能和安静bios

拆解

均热板+8热管

高清PCB板

PCB板分析

GPU 电容采用 16 相设计，由 uPI uP9512U 控制器管理。

安森美NCP302150 DrMOS 50A组件用于GPU电容

显存电容为三相设计，由 UPI uP9512R 控制器管理。

也使用额定电流为50A的OnSemi NCP50 DrMOS。

GDDR6X显存芯片由美光制造，型号为D8BZC，解码为MT61K512M32KPA-21：U。它们被指定为以 1313 MHz（21 Gbps 有效）运行。

NVIDIA的AD102显卡是该公司的旗舰产品Ada Lovelace GPU。这是世界上第一个5纳米GPU，在台积电制造，晶体管数量为76亿个，芯片尺寸为3 mm²。
