濒海战斗舰（3）—自由且独立
濒海战斗舰有自由级和独立级两种型号
1.船体设计
洛克希德·马丁公司设计的“自由”级采用传统的钢制单船体和铝制上层建筑的设计形式，船体细长，平稳性好，耐波性高。从LCS-3“沃斯堡”号开始，新的“自由”级加长了船尾横梁，并在船尾增加了浮力箱，以增强稳定性。

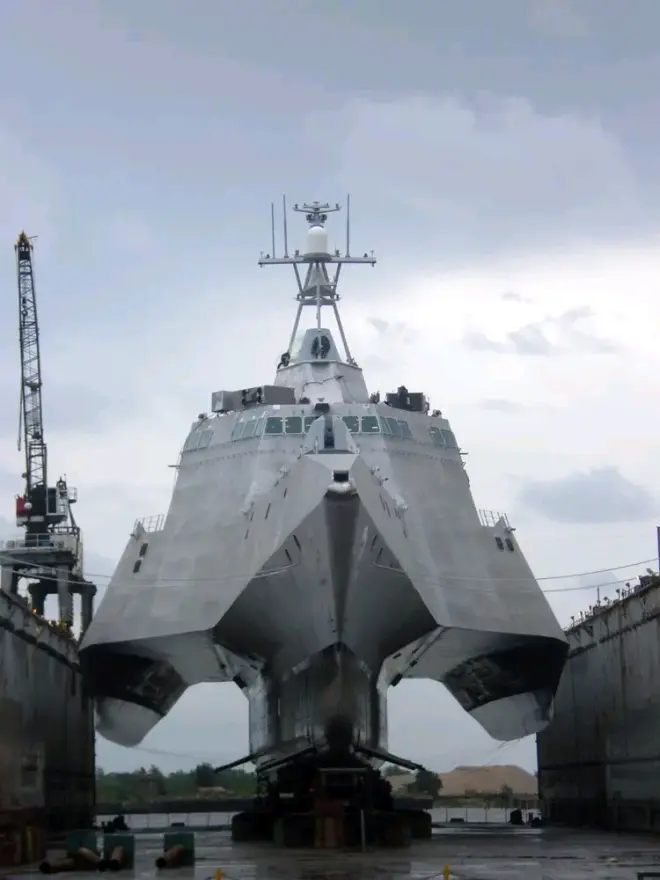

而通用动力公司巴斯钢铁厂设计的“独立”级则采用的是铝制复合型三体船型，由一个瘦长的中央船体和两个狭长的侧体组合而成。“独立”级是一种复合型高性能三体舰。从横剖面型线来看，其中央主船体为大长宽比的类似于半小水线面与深V型的复合组合，能改善该船艏部的水线面，降低兴波阻力，增大了甲板面积。同时“独立”级上层建筑采用了与主船体融合的内倾式设计，大部分武器装备内置，有利于电磁隐身。
“独立”级濒海战斗舰的船体采用厚度为8毫米的5083-H116 / H321 铝合金建造，整舰总用量为454吨，由美国铝业公司生产和提供。铝合金品种的选择主要是基于焊接性能，因为铝合金的船体结构要承受巨大的水下爆炸载荷而不损失船体的水密性能，具有良好的延展性，可承受巨大的塑性变形。铝合金力学的力学性能在温度达到150-80 °C时开始下降。 因此需要进行防火保护。（如带英某舰）
“自由”级和“独立”级和都设计了多个武器模块区和大型可重组空间。“自由”级“设计了3个任务舱，总面积约595平方米，安装了基于民用集装箱处理系统。飞行甲板面积为483平方米，机库面积435平方米，甲板高出水面约5.8米，船尾安装有坡道，供小艇直接进出。侧门系统装有1 台可伸缩起重机，可升降小艇。而“独立”级设计了1个大型任务舱，面积约1412平方米，能够存储2个以上完整的任务模块，而且高出水面10米以上，能保持较干燥的作业环境。飞行甲板面积678平方米，机库面积325平方米，方便任务模块作业。艉门开口在水面以上较高处，装有1台双吊臂可伸缩起重机。
2.动力系统
“自由”级采用柴燃动力方式，使用了2台英国罗尔斯·罗伊斯公司的MT-30燃气轮机。MT-30燃气轮机重量为30吨，在37摄氏度情况下额定功率为36-40MW，并在整个生命周期内具有 100% 的功率保持率。“自由”级使用2台MT-30燃气轮机，配合英国罗尔斯·罗伊斯公司喷水推进系统，最大航速超过40节。“自由”级的柴油动力为2台费尔班克斯莫尔斯公司的16缸Colt-Pielstick PA6B STC柴油发动机。
从LCS-5“密尔沃基”号开始，新的“自由”级使用了新的“空化性能”喷水推进器，和原型号相比高 10% 的燃油效率，同时降低噪音和振动，降低生命周期成本，提高可维护性。
“独立”级采用柴燃动力方式，使用了2台美国通用电气公司的LM2500型燃气轮机，搭配2台柴油机组成的柴燃联合动力装置。舰船巡航工况时，由柴油机驱动，加速工况时，由燃气轮机和柴油机联合驱动。单台LM2500发动机在39%的热效率条件下能提供33600轴马力（24.7MW）功率。“独立”级的最大航速超过40节，是美国海军水面舰艇中最快的型号之一。
LM2500发动机的燃气轮机发生器平均出舱维修时间(Meantime Between Removal, MTBR)已经达到24000小时，动力涡轮的MTBR已经达到约28000小时，同时出舱的维修周期从275天压缩到133天，提高了可靠性和维修经济性。
3.船电系统

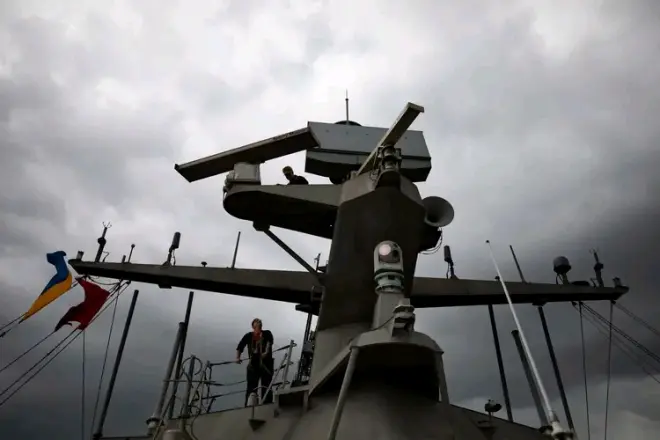

濒海战斗舰两型舰艇都有核心的武器控制和态势感知系统来应对导弹攻击和水面舰艇作战。其中“自由”级包括TRS-3D海空搜索雷达、DORNA光电红外系统，而“独立”级包括“海上长颈鹿AMB”海空搜索雷达和“Star SAFIRE”光电红外系统。
TRS-3D：是一种模块化、高度可靠、抗干扰和环境杂波的中程雷达监视系统。该雷达是一种全相干多模式相控阵C波段雷达，能够对各类目标进行全自动探测、跟踪启动和分类。即使在沿海遇到的严重杂波条件下，它也能检测和跟踪各种小型、快速和低空飞行的飞机、导弹、盘旋直升机和水面的非对称威胁目标，同时确保减轻操作员工作量并最大限度地提高操作效率。该雷达支持各种战斗管理系统，具备目标指定能力和火炮海面落点检测能力，能够支持直升机抵近着舰。该雷达最大搜索距离200公里，可同时探测200个目标。
“海上长颈鹿AMB”海空搜索雷达：是瑞典“萨博”公司推出的一种中程雷达，使用C波段，在沿海地区和远海均具有出色的性能，具有 360° 监控、高更新率和 1 秒目标重访时间。“海上长颈鹿AMB”雷达为监视空中和水面目标提供全自动操作，能自动消除陆地和天气驱动的杂波，对固定翼、直升机（移动和悬停）、小型无人机、干扰机和弹道目标进行分类和跟踪。该雷达能探测水面非常小的目标，例如小艇和潜望镜。“海上长颈鹿AMB”雷达通过超低天线旁瓣技术能拥有全面的电子战对抗功能。
“DORNA”光电红外系统：是一种紧凑、快速和高度准确的光电 (EO) 火控系统，包括电视摄像机、红外摄像机和人眼安全的激光测距仪，并提供可靠的防御任何威胁。DORNA光电红外系统控制“自由”级濒海战斗舰的舰载57毫米火炮完成防空战、反水面战和舰炮火力支援等任务。同时该系统具备监视、识别、跟踪、搜救支援、警告射击等功能。
数据链：美国L-3公司为濒海战斗舰建造“战术通用数据链海上舰载终端设备” (TCDL MST STE)。该系统包括甲板上安装的0.9米长的双轴天线和甲板下的可更换单元 (LRU) 组成。天线包含射频功率放大器、双工器和接收器低噪声放大器，使用Ku 波段，天线可以远程控制。甲板下的可更换单元包括微波调制解调器组件、MMA、CDL 接口和用于开放系统的以太网接口。通过添加单元和天线，可以将数据链路扩展为多链路配置。通过加装数字数据链，濒海战斗舰上的人员能够遥控操纵MQ-8“火力侦察兵”无人直升机，并从飞机接收传感器信息。
4.武器系统
濒海战斗舰的武器系统采用任务模块设计，舰艇由不同等级、不同用途的的模块组成。从总体作战任务上，有水面战争任务模块（SUW）、反潜战任务模块（ASW）、水雷战任务模块（MCM），而从分系统来说，又包括火炮模块（GMM）、海对面导弹模块（SSMM）、航空模块、无人扫雷系统模块（UISS）等。任务模块就是将舰载的传感器、武器和支援设备结合在一起，能够达到执行某种任务的程度。濒海战斗舰可以通过舰载的标准接口，来实现不同任务模块的搭载。如果任务模块达到可部署的成熟度，那么操纵人员和任务模块将构成可部署的“任务包”。美国海军正在为濒海战斗舰采购44个可部署的“任务包”，包括10个水面战争任务包、10个反潜战任务包和24个水雷战任务包。
水面战争任务包
火炮任务模块：加装2门MK 46型30毫米机关炮，每门炮塔内备弹400发，另外准备2个240发炮弹的弹匣
地对地导弹模块：包含“长弓地狱火”地对地导弹系统，带独立火控的发射器系统，需要加装垂直发射系统、支撑结构、模块服务面板、气体管理系统和模块化控制计算机
航空模块：包含1架MH-60R直升机和2架MQ-8B“火力侦察兵”无人直升机，MH-60R直升机可携带8枚“地狱火”导弹、1具GAU21型12.7毫米机枪和1挺M240型7.62 毫米机枪
海上安全模块：包含两个11米刚性船体充气艇 (RHIB)、登机、搜索和扣押 (VBSS) 装备和特种部队
任务包应用软件：包含支持规划和执行水面战争任务的特定应用软件。
反潜战争任务包
反潜护航模块：包含可变深度声纳 (VDS)、多功能拖曳阵列 (MFTA) 声纳、发射处理和回收设备、信号处理和控制系统
鱼雷防御模块：多功能拖曳阵列 (MFTA) 声纳水声拦截系统、轻型拖曳式鱼雷对抗系统（LWT）
航空模块：1架MH-60R直升机搭载机载低频声纳 (ALFS)、主被动声纳浮标、APS153 潜望镜探测雷达和MK46/50/54鱼雷，另搭配1架MQ-8B“火力侦察兵”无人直升机
反潜战任务管理/指挥与控制 (C2) 中心：包含任务包应用软件和任务包计算环境 。
水雷战任务包
远程猎雷模块：包含通用无人水面航行器（CUSV）、AQS-20猎雷声纳和水下感应系统
近程探测模块：1架MH-60S型直升机搭载AN/AES-1 机载激光水雷探测系统
水雷摧毁模块：1架MH-60S型直升机搭载AN/ASQ-235机载扫雷系统
沿海水雷侦察模块：AN/DVS-1沿海战场侦察与分析系统、任务后分析工作站和1架MQ-8B“火力侦察兵”无人直升机
无人扫雷模块：包含通用无人水面航行器（CUSV）、无人水面扫雷系统 (USSS)和支持集装箱
沉底水雷猎雷模块：包含水雷对抗无人水下航行器 (SMCM UUV)、发射和回收支架以及支持集装箱：
任务包应用软件：包含特定任务应用软件和地雷战和环境决策辅助库 。
同时濒海战斗舰两型舰艇都有核心的自卫系统来应对导弹攻击和水面舰艇作战。其中“自由”级包括21管“拉姆”系统、TERMA软杀伤自卫系统、Mk 110型57毫米舰炮，而“独立”级包括11管“海拉姆”系统、ALEX自卫系统和Mk 110型57毫米舰炮。
