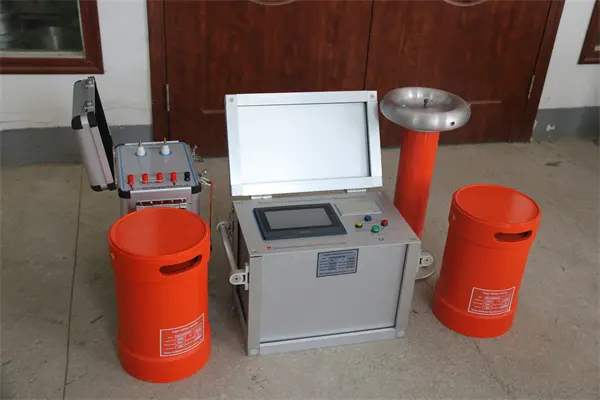

串联谐振耐压测试装置

一、介绍HMCXZ串联谐振耐压测试装置是用于测试电力系统中高压电缆、变压器、互感器、开关电器、隔离开关等设备的工频交流谐振电压耐受水平的专用测试仪器。

二、特点

1.采用先进的数字技术及高性能信号处理器，具有高精度、高稳定性等特点；

2.配备触摸屏操作界面，操作方便、直观；

3.采用高压半导体继电器及其它高性能元器件，具有安全可靠的特点；

4.具有自诊断、自保护、自校准功能；

5.具有数据存储与传输功能，方便后续数据分析。

三、技术参数

1.工作电压：交流0~220kV；

2.谐振电容：20uF、50uF、100uF；

3.谐振电感：5H、10H、20H；

4.耐压电流：0~2A；

5.耐压时间：0~999s。

四、试验步骤

1.将被测设备接入测试装置；

2.设置测试参数，包括测试电压、谐振电容、谐振电感等；

3.启动测试，测试时要监测被测设备的电压、电流等参数；

4.完成测试后，记录测试数据，保存测试结果。

五、注意事项

1.在进行测试前，应检查测试设备是否正常工作；

2.在测试过程中，应严格按照操作规程操作；

3.测试结束后，应及时清理和检查测试设备。

六、工作原理

HMCXZ串联谐振耐压测试装置采用串联谐振方式，通过谐振电容和谐振电感产生谐振电路，实现高电压的产生。同时，配备高压半导体继电器和电感器等元器件，保证电路的稳定性和安全性。

七、用途

HMCXZ串联谐振耐压测试装置广泛应用于电力系统中的高压电缆、变压器、互感器、开关电器、隔离开关等设备的工频交流谐振电压耐受水平测试。通过测试，可以科学、准确地评估设备的电气性能，为电力系统的运行管理提供重要依据。
