01. 旋转电视构造的构造原理分析

旋转电视构造，可以像这样来做公式化的理解：

旋转电视构造=成品支架（或装饰制作）+线管穿孔+预制件固定

dop一贯提倡从不同的构造做法中，总结出可以为设计师通用，并且可以轻易理解的示意，关于旋转电视也不例外。

如下图：

△旋转电视构造示意

通过上图的分解，不难发现旋转电视构造无非轴承，支架两种形式，顶地预制件固定等。通过这些部件+不同构造的组合，就可以演变成多种的旋转电视样式。

比如，下面这些旋转电视的设计“玩法”，在深化上考虑，都是这个思路

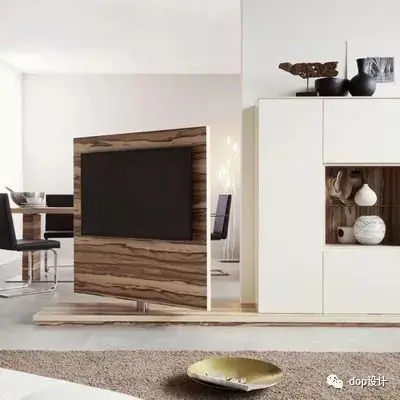

△移门内嵌电视

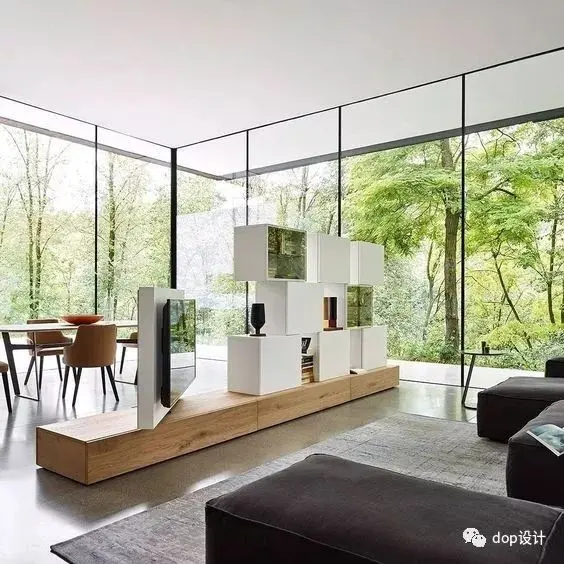

△组合旋转电视

通过分析不难发现，这些设计案例在安装上，基本上可以分成2类：

第一类：跟装饰设计直接挂钩，需要在施工过程中做好旋转基层，只管挂上最常规的电视就成；

第二类：需要厂家通过五金构造的配合，来进行二次深化，全程负责参与到施工过程中的方式。

那么，作为设计师，尤其是深化设计师，我们最需要了解的其实是第一种，即让设计师无法甩锅厂家的装饰类旋转电视构造。

接下来，我们来看看这类构造的深化，该怎么做：

02. 旋转电视构造，该怎么深化？

1、隔墙内嵌电视节点构造解读

节点细部构造（仅示意）：

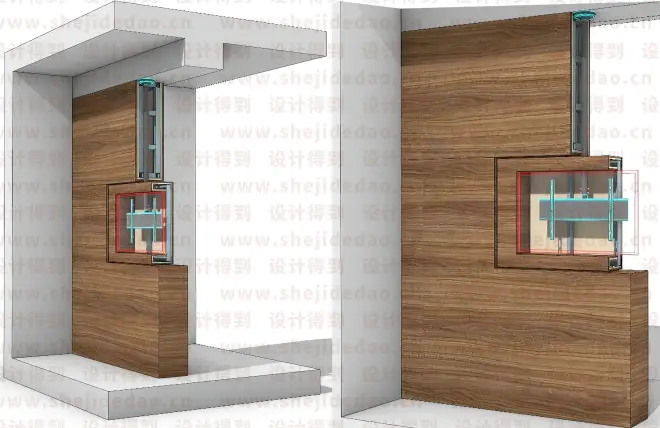

△顶部模型示意

装饰方制作轴承或者由厂家成品的轴承安装，与电视挂板卡件固定，线路隐藏在轴承内部。

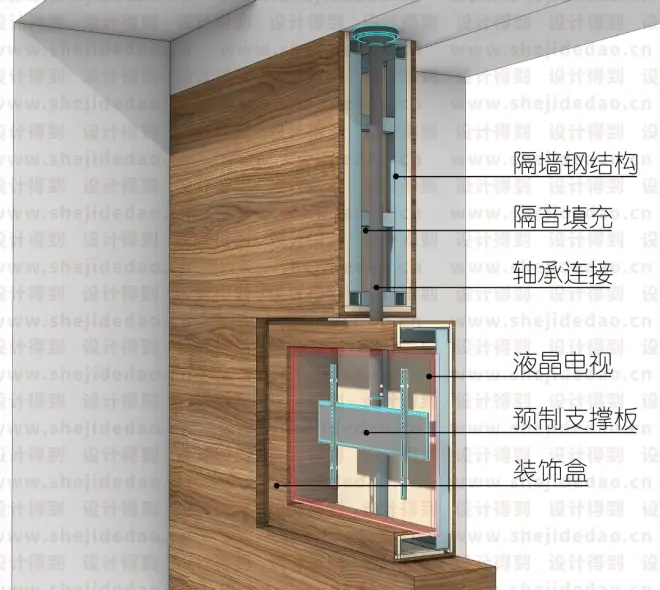

△电视装饰盒连接示意

电视装饰盒与一般的柜体构造差不多，只是装饰盒内部的骨架是与电视挂板焊接在一起达到同步旋转的效果。

△整体模型仅展示构造

这只是装饰类旋转电视的一种做法，结合不同预制件还可以有多种方式。

我们可以看到每个构造做法同其它“轴承”式支架电视安装差不多，重点需要预先确定轴承在隔墙开洞位置，将成品电视挂件焊接在轴承上，期间需要反复调整挂板平整度，和测试旋转平衡。

注意：本身隔墙类旋转电视构造并不难，技术稍好的工人即可以做出来，难点在于前期设计师的设计，选择开孔位置和旋转平衡的反复调试，才可以达到理想效果。

另外由于管线都是从轴承里面穿过，考虑到管线长期磨损问题，还需要在装饰盒上预留检修口，电视挂板与轴承使用卡件连接，方便拆卸。

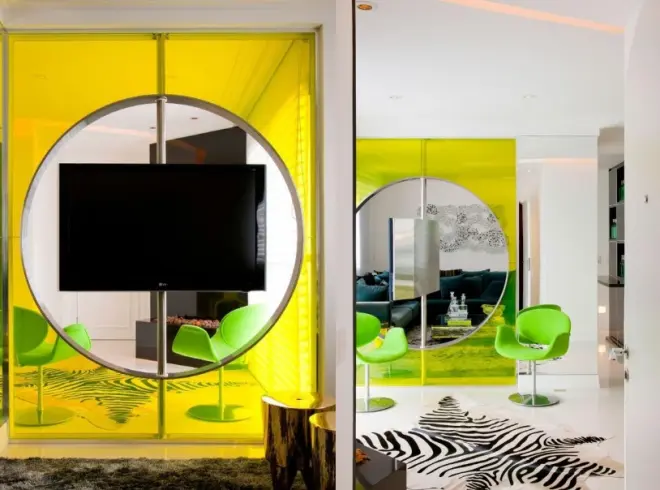

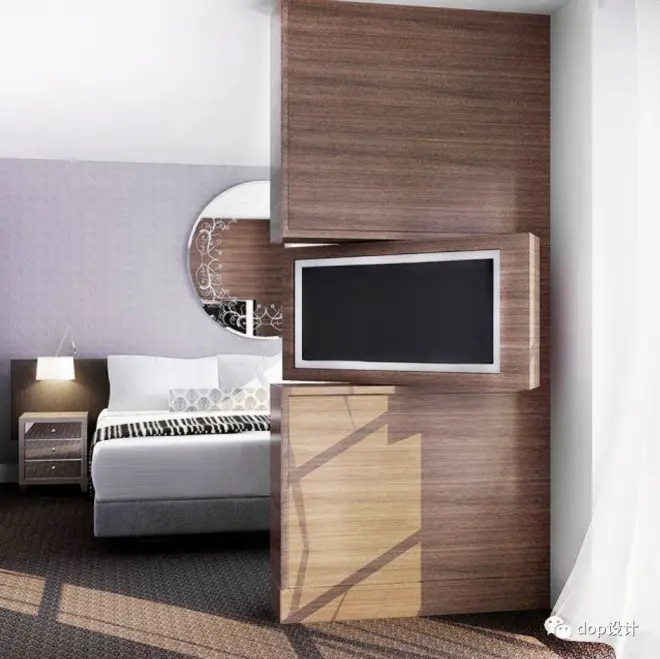

2、旋转隔墙内嵌电视

当我们清楚了上面的隔墙内嵌电视，再来看到这种旋转隔断安装电视或者移门内嵌电视的做法基本就大同小异了，需要注意的是前期管线的隐蔽设计和细节调试。

03. “花式”旋转电视做法

上面提到的旋转电视构造，还是需要设计师花很多心思参与深化设计。接下来，我们来看看那些需要厂家全权参与的旋转电视做法，能被厂家“玩出什么花样”？

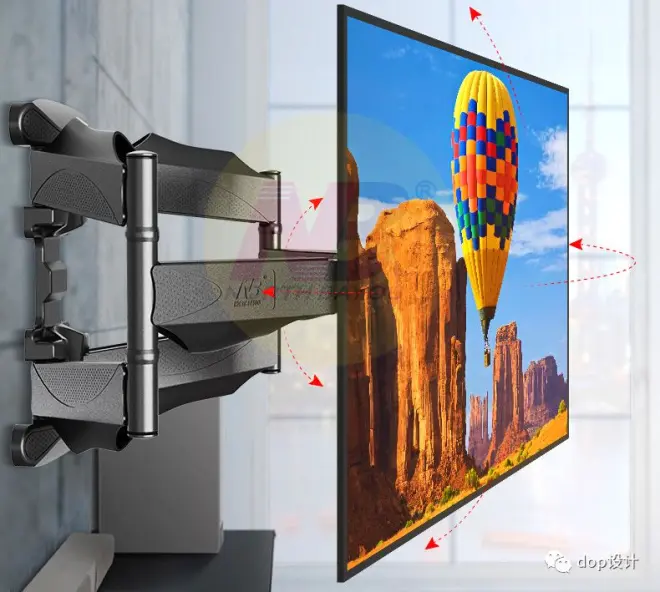

1、壁挂式支架电视

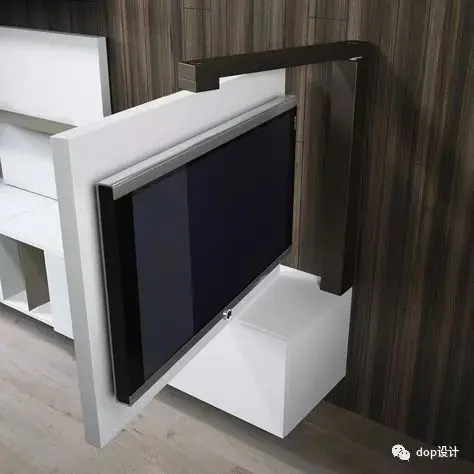

我们通常看到的成品旋转电视支架是这样的，通过特制伸缩壁挂支架将电视固定在墙面上，就可以实现伸缩和旋转功能，而且安装非常方便，只需要利用冲击钻在墙上打孔，打进特质螺栓，然后将壁挂式支架固定在墙面就可以。

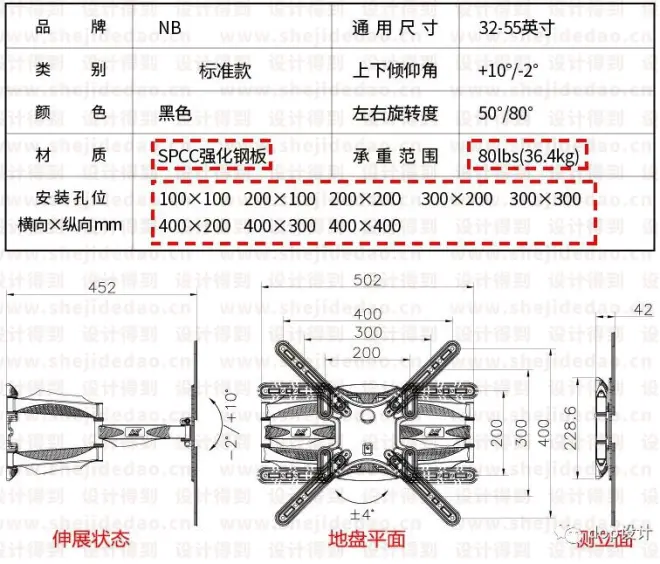

△壁挂式支架产品参数

壁挂式支架的可旋转角度和承重范围因产品而异，不同的产品还可以有更大的旋转角度和承重性能。

2、“抽屉式”（滑杆支架）电视支架

△工厂结合家具制作内部支架

通过滑杆与电视背板支架卡件固定，实现电视像抽屉一样可以抽出的功能，同时具备家具功能。

3、“折叠式”支架电视

△折叠式顶面支架

装饰方在顶面制作电视盒，结合厂家定制的翻转支架实现电视顶面的隐藏和折叠功能。

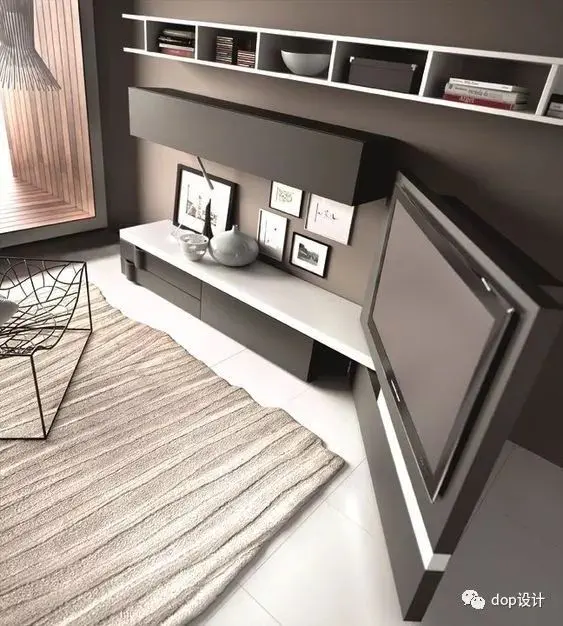

4、“轴承”旋转支架电视

△产品配件参数

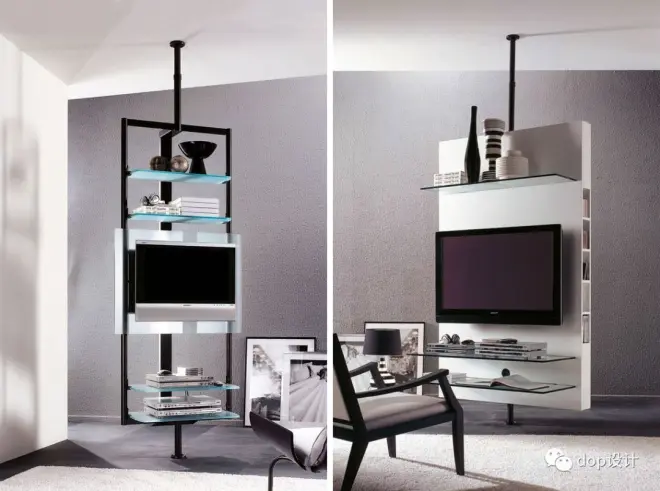

这种一体化由“轴”连接电视旋转的支架可以很方便的和室内家具，隔断组合在一起，并不局限于室内的空间，也是设计师普遍采用的形式，设计师只需要和厂家沟通好造型，材料，完成面尺度就可以了。

5、其它组合电视构造

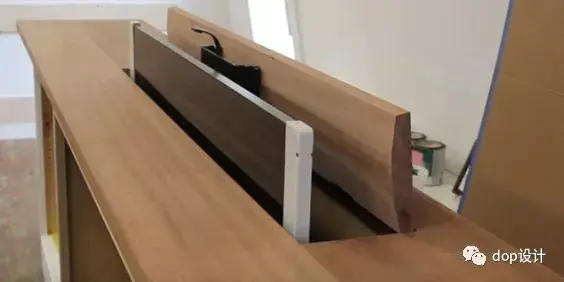

△source：google.cn

与家具组合的电视有多种可变的形式，一般由专门厂家生产，成品摆放即可。

小结.

好了，关于旋转电视的构造做法的分析就到这儿了。
