第六章无线电基础

【山话||  本系列专栏中的力单位达因等于10⁻⁵牛顿；功的单位尔格等于10⁻⁷焦耳；热量的单位卡路里等于4.186焦耳；电荷的单位静库（1库伦=3×10⁹静库）；电势的单位静伏等于300伏特。另外这套老教材中力的单位常用公斤、克等，但如今是不允许的，力是不能使用质量单位的。】

§6-3电磁波和电磁波的发送

【01】振荡电路里产生振荡电流的时候，在它周围空间产生不可分割的电场和磁场。电磁场理论指出：任何电场的变化都要在它周围空间产生变化的磁场，任何磁场的变化都要使它周围空间产生变化的电场。由此可见，电场和磁场有着极为密切的关系，所谓电场和磁场，原来是一种统一的客观物质——电磁场——的两个方面。

【02】如果在空间某处有一导线，如图6·4所示，当导线里有振荡电流时，它的周围就会产生变化的磁场，变化的磁场在附近空间又会产生变化的电场；这种变化的电场又产生变化的磁场。这种不断交变着的电场和磁场，越来越远地向周围空间传播，就形成了电磁波。所以我们说：电磁波就是在空间传播的电磁场。

【03】实验和理论指出：电磁波的传播速度是很大的，在真空中它等于光的速度 3×10¹º厘米/秒。在空气中很接近于这一数值。

【04】在电磁场传播过程中，电场强度和磁场强度彼此间永远互相垂直，并且它们都垂直于电磁波的前进方向。所以，电磁波是一种横波.图6·5所示是电磁波传播的示意图。

【05】什么是电磁波的波长呢？

【06】同机械振动相似，在电路中的振荡电流完成一次振荡的时间（周期）内，电磁场在空间传播的距离，就是电磁波的波长 λ  。电磁波的波长 λ 和频率 f 的乘积等于电磁波的传播速度 c，即  。

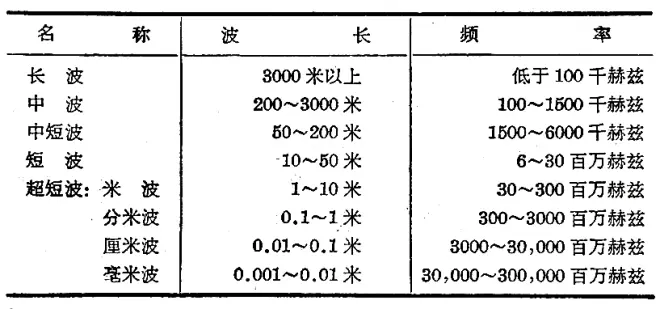

【07】无线电应用的电磁波的波长范围很广，从几毫米到 3000 米以上。通常根据波长的不同，把电磁波划分为许多波段：

【08】不同波长的无线电波具有不同的传播特性，我们按照电台的任务来选择波长。例如：国内广播一般使用中波，国外广播或通讯使用短波。中波基本上是沿着地面传播的（简称地波），而短波主要依靠电离层的反射来传播的（简称天波）。地波传送讯号比天波稳定，因此通讯也就可靠些；但地波由于地面的吸收作用，故没有天波传播得远。超短波是高频率的无线电波，它能穿透电离层而不被其反射，与光线的特性相似，主要的用途有短距离通信、雷达、电视等。

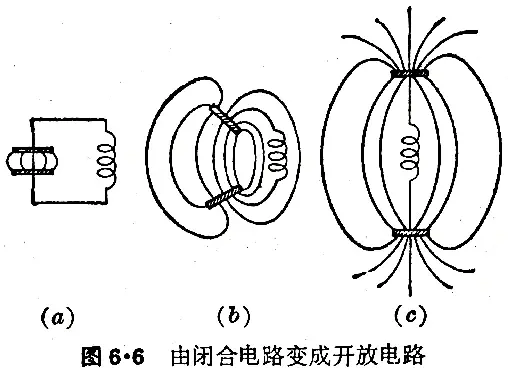

【09】现在来研究一下电磁波的发送，图6·6(a)所示的闭合振荡电路的发送本领是很差的，实际上它是不能把电磁波发送出去的。在这样的电路里，电场能几乎完全集中在电容器两块极板中间，磁场能几乎完全集中在自感线圈以内，辐射出去的能量极少，也就是说，几乎没有电磁波发送出去。我们把这种振荡电路叫做闭合振荡电路。如果把电路改成如图6·6(b)所示，它的辐射本领就要好些；但如果改成如图6·6(c)所示，它的辐射本领就更好了。在无线电技术上经常用图6·6(c)所示的电路，我们称它为开放振荡电路。

【10】图6·7表示一个开放振荡电路 AL₁B 和一个闭合振荡电路 CL₂ 相耦合。当闭合电路中存在振荡电流时，由于 L₁ 和 L₂，的感应作用，在开放电路中也有了同样频率的振荡电流。开放电路在空中的一部分导线 A 叫做天线，跟地连通的导线 B 叫做地线，这样，电磁波就通过天线和地线组成的开放电路发送出去。这是一种常用的发送方法，叫做感应耦合。

习题6-3

1、电磁场是怎样向外传播的？

2、电磁波的发送为什么要用开放振荡电路？

3、振荡电流、电磁振荡和电磁波三者之间有些什么不同？有什么联系？

4、在无线电讯发射机的振荡电路里，自感线圈的 L＝8 微亨利，电容器的 C＝200 微微法拉。求所发出电磁波的波长。【75.4米】
