在一套标准、体系完善的施工图中，节点图纸数量大约会占到整套图纸中20%。节点图一直都是设计师最感兴趣也是最想学习的内容，可以说没有之一。

今天就来和大家聊一聊地坪节点内容，主要解决以下问题：

1、什么是地坪节点？

2、施工图中常见需要绘制的地坪节点有哪些？

3、地坪复杂拼花在图纸中如何表达出来？

一、什么是地坪节点？

地坪节点是不同地面材料铺贴的工艺做法，涉及石材、木地板、地毯、水磨石等施工工艺。工艺构造基本可以概况为结构层、找平层、结合层、饰面层部分组成。

二、施工图中常见需要绘制的地坪节点有哪些?

施工图中常见地坪节点有大面积铺贴材料(石材、水磨石)、材料与金属收口(石材与石材、石材与木地板)、门槛石(石材和石材与石材、木地板和石材与石材)，接下来一起分析几个地坪节点：

1、石材地面

从SU模型可以看出来分为5个部分组成:

第1层建筑楼板:

原有建筑混凝土楼板，它的具体厚度根据结构图中的板图来决定(板图会明确说明板的厚度具体，现浇混凝土板厚与跨度、荷载和设计板的类别有关，

常规每个楼层之间的楼板厚有100mm、120mm等尺寸)；

第2层界面剂:

是一种高分子改性水泥基的界面处理材料，可以增强水泥砂浆与墙体（混凝土墙、砖墙、磨板墙等）的粘结，起到一种“桥架”的作用，防止水泥砂浆找平层空鼓、起壳、节约人工和机械拉毛的费用；

它的特点就是:抗拉强度高抗剪切性强杜绝空鼓、起壳节约人工；

第3层水泥砂浆找平层:

找平层就是在结构面上用水泥砂浆做30mm厚的一个面层，在结构面上一般先做结合层再做面层；

水泥砂浆找平层必须按照1:3水泥砂浆的质量标准，配置时严格按配比进行，所用原材料及配合比必须符合设计要求和施工规范的规定；

第4层黏接层:

它是具有粘结力高、抗流挂性强、耐久性等功能，可以提高施工质量以及施工效率,必不可少的环节；

第5层面层:

绘制出石材厚度，常规可以绘制20mm厚度；

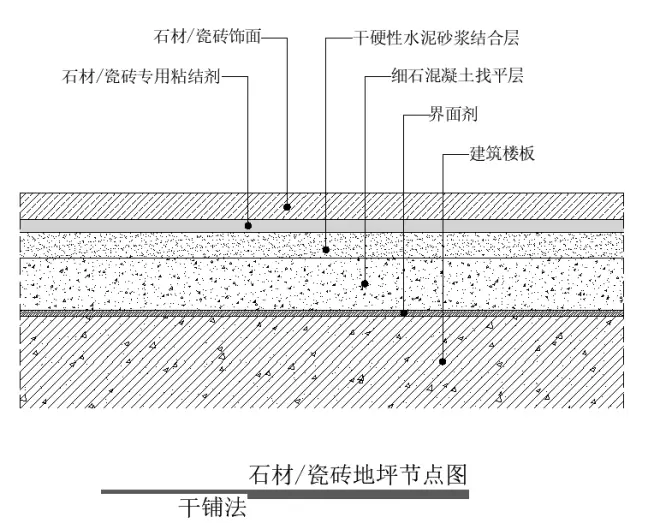

说了这么多,来一张最常规的石材地坪铺贴的节点CAD看一下

2、木地板地面

住宅空间最常见的木地板地面，常规可以分为4个部分组成:

第1层建筑楼板:

原有建筑混凝土楼板，它的具体厚度根据结构图中的板图来决定；

(现浇混凝土板厚与跨度、荷载和设计板的类别有关，现在每个楼层之间的楼板厚有100mm、120mm等尺寸)；

第2层30*40木龙骨(防火、防腐处理):

木龙骨与木龙骨间距要小于等于350mm，龙骨的架面必须保持平整；

木龙骨要防腐蚀、防潮、防真菌、防虫蚁、防霉变等特性；

第3层基层板(阻燃处理):

将基层板铺设在骨架上，将在木龙骨上面涂上耐水胶粘剂，使用气枪把无头钉钉入夹板与骨架上；

第4层面层:

绘制出木地板厚度，常规可以绘制12mm厚度；

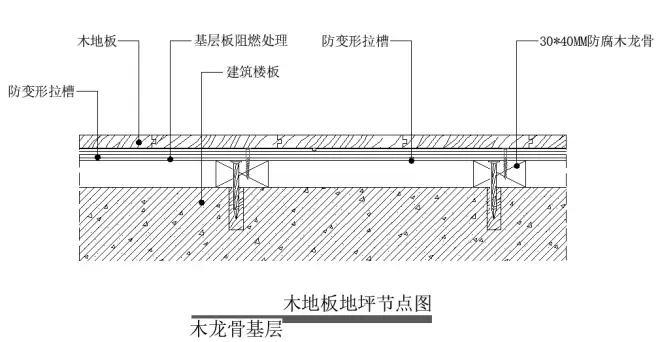

图中应该是这样表达出来:

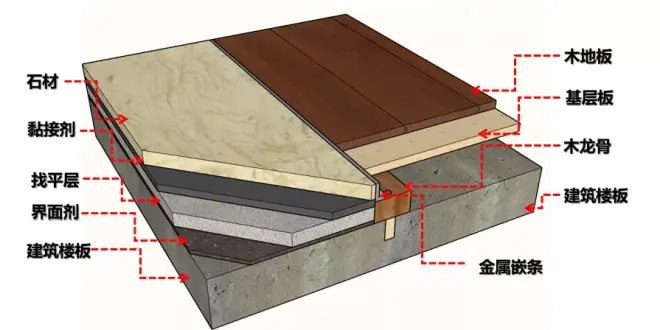

3、石材与木地板交接地面

不同材质之间使用金属嵌条过渡是比较常见的做法，当然也可以不使用嵌条方式，直接是硬碰接的形式，但是要求两种不同的材料对平，对工艺及收口要求会比较高；

这个工艺就是上面介绍的石材和木地板的工艺，与其不同的就是2种材质交接，使用不锈钢，用云石胶带点固定，AB胶安装的方式处理；

4、地毯地面

在酒店宴会厅、电梯厅地面铺贴满铺地毯较多，它区别于活动地毯，需要安装固定在地面上；

从SU模型可以看出来分为5个部分组成

第1层建筑楼板

第2层界面剂

第3层找平层

同上面节点做法一致，这边就不在一一介绍了；

第4层橡胶海绵衬垫

铺贴橡胶海绵衬垫将胶粒面朝下，四周与木卡条相接宜相距10mm左右，

拼缝处用纸胶带全部或局部粘合，防止衬垫滑移；

第5层地毯

将地毯铺平，一端固定在木卡条上，用压毯铲将毯边塞入木卡条与踢脚之间的缝隙内;

三、施工图中复杂地面拼花如何表达?

上面我们说了一些节点画法，下面来看一下困扰设计师的地坪拼花在图纸中该如何表达?

身为设计师的你，肯定会经常看到这样的地面拼花?

那施工图该如何表达这些地坪拼花造型?

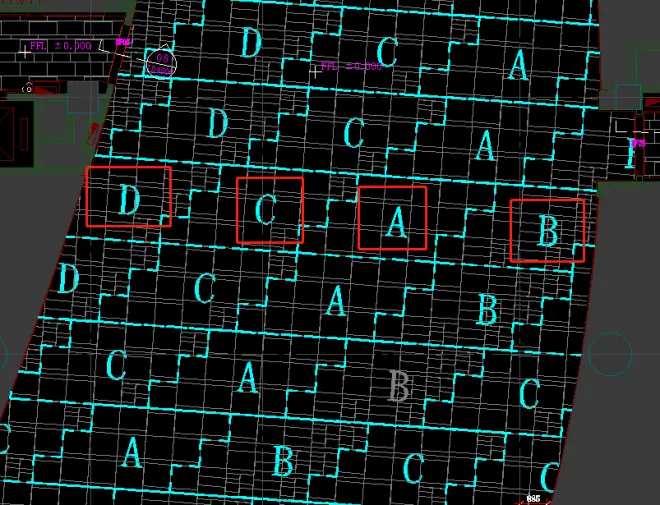

地坪图上按照设计师设计的模块给他绘制出来，但是由于图纸内容比例原因，在地坪图纸上会看的不是很清晰，表达会不全面。

一般我们会在地坪图或者节点图中把单独的模块拿出来给它进行放大，有几组模块就放大出来，进行单个尺寸标注及整体尺寸标注和材质标注说明。

接下来，看一下从上面这4组模块单独进行放大，在图纸上的表达:

以上4组模块单独绘制，就很明确的表达出每个模块的横向、竖向具体尺寸、每一个小块的具体尺寸、

每一个小块怎么组成的。

这样做的原因是让施工方在施工的时候，更方便找到模块匹配图纸进行现场铺贴工作，同时也更好的还原设计的效果。

今天关于地坪节点方面的内容就讲到这样了，大家还有什么疑问或者想要了解的内容，都可以在下发留言告诉我们~

最后，咱们来总结一下今天的重点内容:

相关干货知识，请登陆设计得到官网（www.shejidedao.com）搜索“施工图”查看。
