罗技M570轨迹球鼠标按键改造。

轨迹球鼠标由于不同于其他鼠标的操作方式，它的操作速度虽然快不起来，多数人也接受不了使用拇指控制指针移动的这种方式，但它的精度很高，而且不挑环境，一直受到而工程师的喜爱，多数工程师会2D或者3D建模软件时使用这款鼠标，软件里中键的功能一般都是旋转拖动模型，使用的频率比较高

而今天我要改造罗技M570。就是这么一款轨迹球鼠标。准备把按键的手感再调调，让它变得更加舒适好用

首先是外观，这个鼠标的造型还是挺夸张的。很大，也很重，如果在一般的鼠标那，这些可能都是缺点，但对于轨迹球鼠标来说，大就意味着贴手，重就意味使用它的时候不会在桌子上乱跑

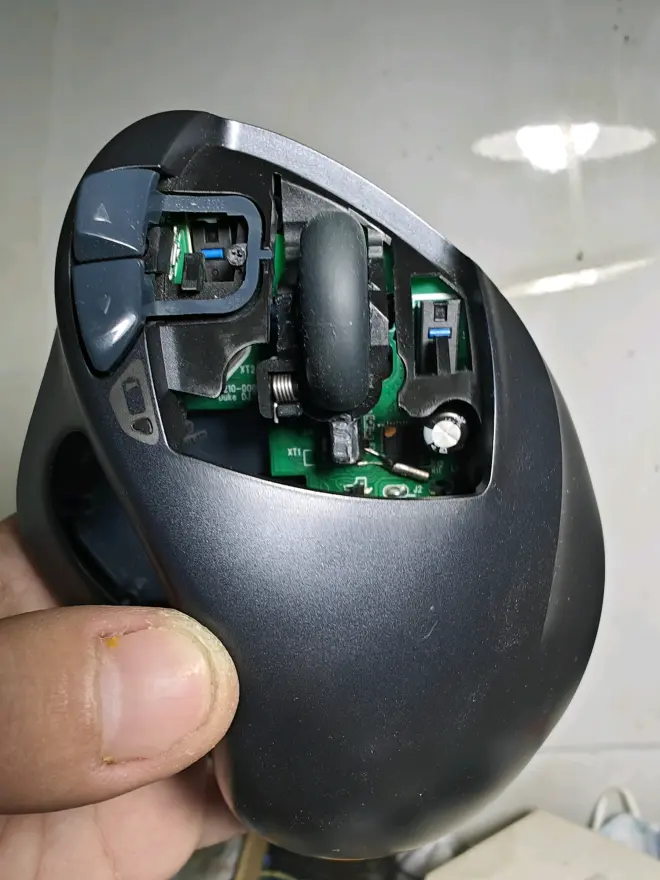

然后就是把鼠标拆开了（拆解的过程略过） 原装的按键配置大概是这样，左右键是欧姆龙的D2FC-F-7N，而罗技的M570就跟工程师开了一个玩笑，它始用的中键是来自松下的一颗轻触开关，虽然寿命还不错，但偏硬的手感，键程太短，致使手指按着比较吃力。中键自然而然的就成了这次改造的重点

前进后退键是由贴片式轻触开关组成，品牌大概率也是欧姆龙的，跟G500s上的那个很像，不过这个轻触开关的手感以及寿命也不算特别好，所以这次也打算改改

拆掉左右键的微动

新换的左右键微动欧姆龙 蓝点D2FC-F-7N 50m。

中键我打算装0.74N 版本的松下褐点代替，暂时插了上去试试，还行。可能有些人会好奇，旁边那么宽，为什么不装个长放形的微动呢。是因为孔距的原因，正方形的这种是两脚，可以轻微掰一掰调节好再插进去，而且周围四个角有个落差，不会挡住主控部分的晶振焊盘。而长方形的是三脚，先得去掉最后面的那个脚，而前面两个还得掰的很弯才能塞进去，装上去后，晶振的焊盘完全就被挡住了……

个人感觉这个手感刚刚好，如果还觉得重了，可以换0.65N的松下黑点。更软的我就不太推荐了，因为会出现拨动滚轮误触发中键的问题了。

滚轮原始状态（顺便清理下杂物）

加长降低高度后支架尾端后的状态。我是找了个同样材质的塑料壳，用烙铁熔接上去的，虽然没那么精致，但强度还不错。这个在里面，不拆开看是看不到的

（↗如果没加长的话就是这样，虽然也能按下去，但回弹的手感不好）

主控的晶振需要改变方向焊接。另外微动是装在轻触开关后两个孔上的，需要飞两根线到前面两个孔上才能实现中键的功能。

差不多是这个样子。然而，这些还不是最难的，最难的是前进后退键的改装

找了一圈，手感令我满意的并不多，最后选了这种两脚的长方形小微动，一是手感和寿命都还可以，二是比较常见，GPW、G502的侧键就是用的这种，配件容易找。

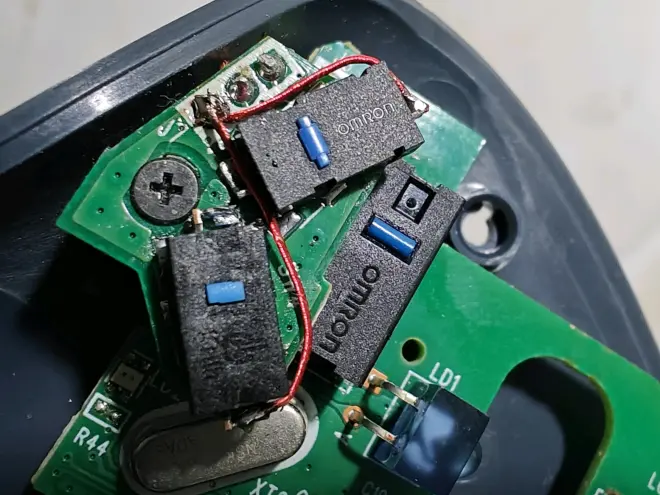

改装的方式就需要用到一些巧劲了，首先，微动后面凸起的定位点要切除，偏向按键凸点的那头，对准原来按键正极的地方焊上，因为这样焊接，凸点刚好能对上原来的位置。再把两个按键的另一头飞线到共地点。处理完按键部分，顶盖的按键柱导槽要切掉一部分，这样装外壳的时候就不会干涉，按键柱把前面的那个小尖尖切掉，高度就正好合适了

由于前进后退键的高度是不一样，为了手感考虑，我选了欧姆龙和凯华的这两款。焊接完成后再在周围打胶固定下，我选的这种胶是比较硬的那种，平时比较牢固，下次想拆掉，用热风枪吹吹就软了，很容易地就能拆下来。

最后再装回去，改造就算完成了。外观上基本还是原装的状态。 相对之前硬邦邦手感，改造过后的M570要好用很多。特别是中键和前进后退键，没那么硬了。回弹的手感也更加好，声音也清脆了不少。当然最主要的是寿命也有所提升，耐用性相对会好不少。 （完）
