三菱结构化编程手册学习笔记二

三菱结构化编程手册地址：

链接：https://pan.baidu.com/s/1S2tlw_X1S1iru3MnMRQvMg?pwd=2233

提取码：2233

一 BCD码指令的使用

如何将数字0到9用七段数码管显示

用BCD码的目的是要点亮七段数码管

如果直接用PLC点 亮七段数码管该怎么做

先看一下七段数码管的布局图

画出真值表，理清关系就能点亮数码管了，这样控制的缺点时过多占用了输出点数

这时用下面的数码管

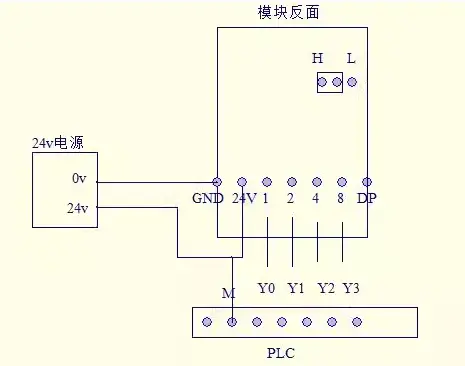

这个数码管本身含有BCD译码器，只占用4个PLC的输出点。与上一个控制方案相比节省了4个plc的输出点。这种BCD数码管可在X宝上搜到，上面有相关资料的介绍。

当控制多个数码管时优势更加明显。

下面显示一下控制程序

对输出点位进行监视

data 中的数值66经过BCD指令后（编码）放入到K2Y0中，最终通过数码管显示出66

下降沿指令和上升沿指令
