什么是压力管道，压力管道应该如何施工与验收。
首先我们要明确知道什么是压力管道，根据以下摘自百度的一句话给各位介绍一下。
压力管道
所有承受内压或外压的管道
从广义上理解，压力管道是指所有承受
内压
或外压的管道，无论其管内介质如何。压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、
法兰
、螺栓连接、
垫片

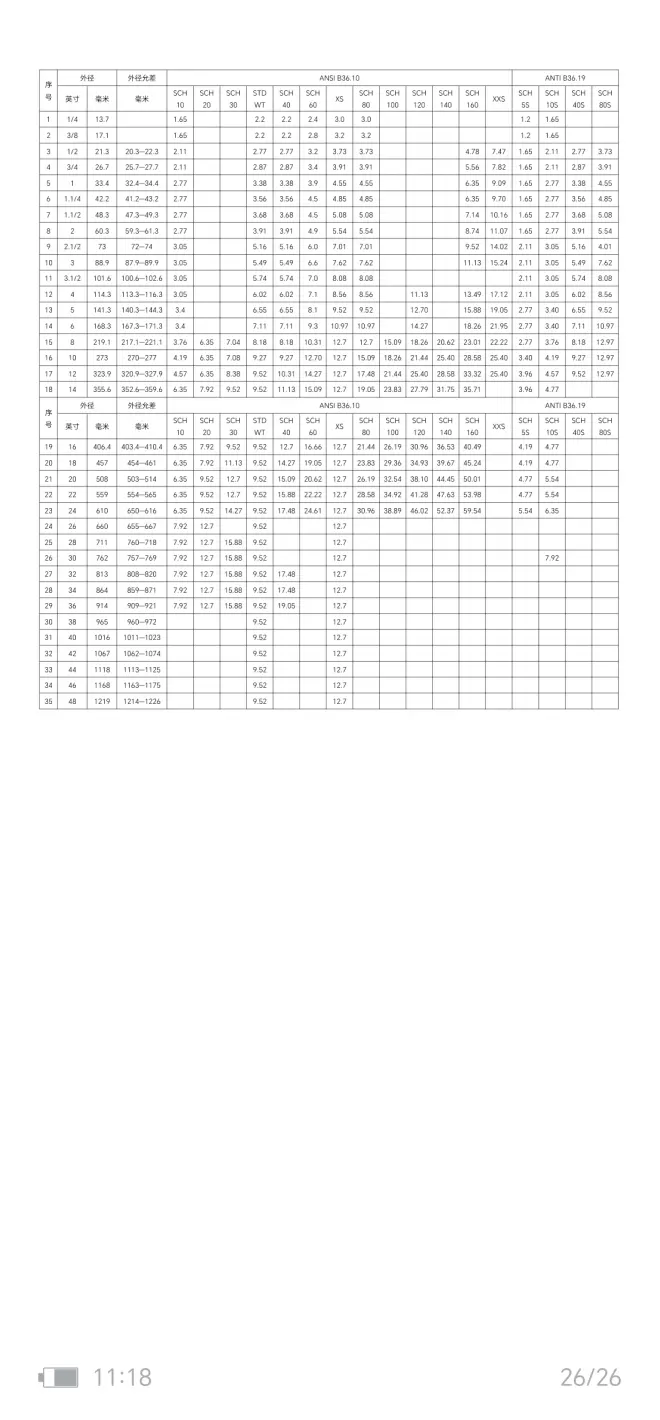

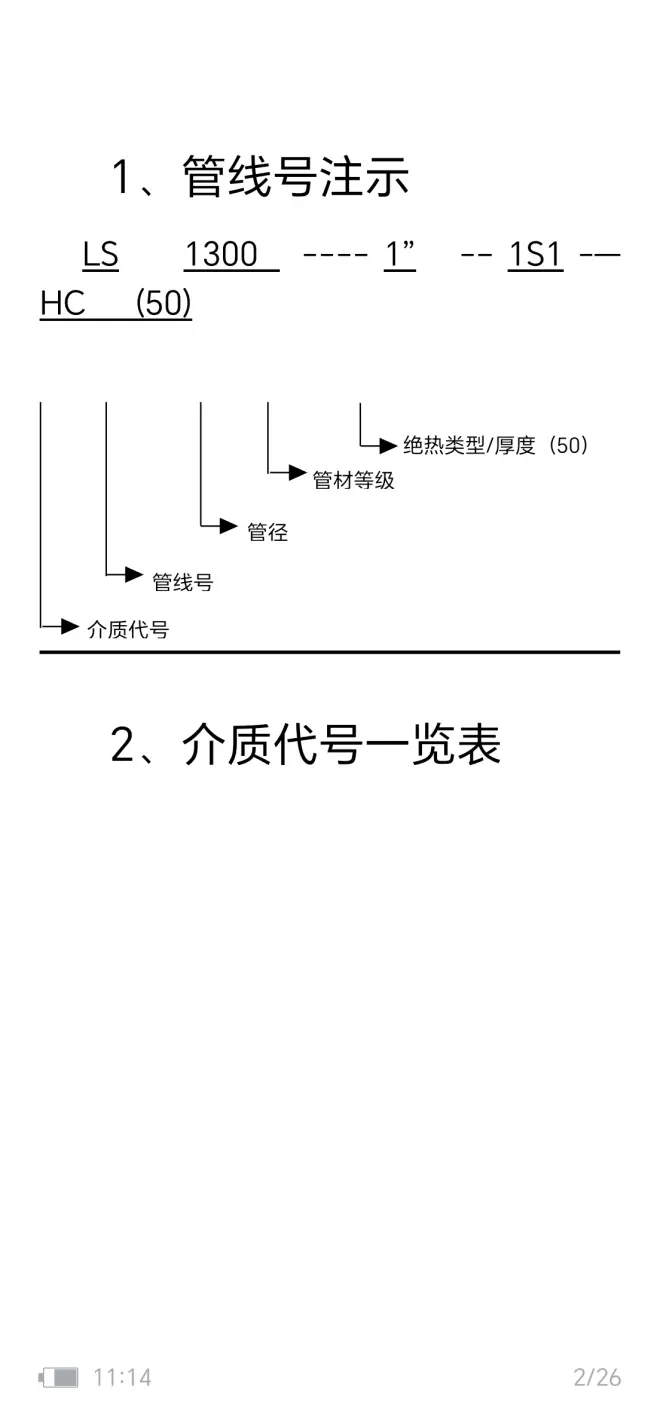

、阀门、其他组成件或受压部件和支承件组成的装配总成。 在知道何为压力管道之后我们要怎么施工。 首先当然要知道施工所试用的国家规范标准。 如GBT50235工业金属管道工程施工规范 GBT50184工业金属管道工程施工质量验收规范 Sh3501石油化工有毒可燃介质钢制管道工程施工及验收规范 GBT20801.5压力管道验收规范检验与试验 等国家标准及规范 人机料法环这些暂且不考虑的情况下。 对单线图的识别我这边提供如下手册便于各位观看；
再者是如下这些单线图内所涉及到的材料中英文对照表格，因为很多图纸都是以英文为主。 石油化工企业配管工程常用词缩写 1 管子及管件 中文名称 英文名称 缩写 管子 pipe p 快速接头 quick joint qj 弯头 elbow el 翻边短节 stub end se 长半径弯头 long radius elbow ell 加强管接头 o-let ol 短半径弯头 short radius elbow els 螺纹加强管接头 threadolet tol 斜接弯头（虾米腰弯头） milre elbow mel 焊接加强管接头 weldolet wol 异径弯头 reducing elbow rel 承插焊加强管接头 socket weldolet swcl 三通 tee t 弯头加强管接头 elbolet elol 斜三通 lateral tee lt 斜接加强管接头 latrolet lol 异径三通 reducing tee rt 鞍型加强管接头 sweepolet sol 异径管接头（大小头） reducer r 螺纹短节 nipple nip 同心异径管接头（同心大小头） concentric reducer cr 双头螺纹短节 threaded both end nipple fnip 偏心异径管接头（偏心大小头） eccentric reducer er 单头螺纹短节 threaded one end nipple hnip 管箍 coupling cpl 型锻螺纹短节 swaged threaded nipple snip 双头管箍 full coupling fcpl 管帽（封头） cap cp 单头管箍 half coupling hcpl 焊接管帽 welded cap wc 异径管箍 reducing coupling rcpl 螺纹管帽 thread cap tc 内外螺纹接头 bushing bu 承插焊管帽 socket welded cap swc 活接头 union un 椭圆形封头（管帽） ellipsoid cap ec 管堵（丝堵） plug pg 盲板 blank blk 8字盲板 spectacle blind (blank) sb 2 法兰 中文名称 英文名称 缩写 中文名称 英文名称 缩写 法兰 flange flg 法兰密封面 flange sealing face fsf 对焊法兰 welding meck flange wnf 平面 flat face ff 平焊法兰 slip-on flange sof 凸台面（光滑面） raised face rf 承插焊法兰 socket-wclding flange swf 凹凸面 male and female face mff 螺纹法兰 threaded flange tf 凹面 female face fmf 松套法兰 lapped joint flange ljf 凸面 male face mf 大小法兰 reducing flange redf 环连接面 ring jcin face rjf 特殊法兰 special flange spf 透镜面 lens face lf 法兰盖（盲法兰） blind flange bf 榫槽面 tongue and grcove face tgf 3 垫片 中文名称 英文名称 缩写 中文名称 英文名称 缩写 垫片 gasket g 聚四氟乙烯包 PTFE envelope teg 非金属垫片 non-metallic gasket nmg 半金属垫片 semimetallic gasket smg 石棉垫片 asbestos gasket ag 金属包垫片 meta-jacket gasket mjg 橡胶垫片 rubber gasket rg 透镜式金属环 lens ring gasket ler 缠绕式垫片 spiral wound gasket smg 八角形金属环 octagonal ring gasket ocr 金属垫片 metallic gasket mg 椭圆形金属环 oval ring gasket ovr 金属平垫片 flat metallic gasket fmg 齿形金属垫片 solid metal scrrated gasket smsg 4 紧固件 中文名称 英文名称 缩写 中文名称 英文名称 缩写 螺栓 bolt b 花篮螺母 turnbuckle tb 双头螺柱 stud bolt sb 垫圈 washer wsr 螺母 nut nu 弹簧垫圈 spring washer swsr 5 阀门 中文名称 英文名称 缩写 中文名称 英文名称 缩写 闸阀 gate valve gv 旋塞阀 plug valve(ccck) pv 截止阀 globe valve glv 调节阀 control valve cv 止回阀 check valve ghv 安全阀 safcty calve sv 蝶阀 butterfly valve buv 减压阀 pressure reducing valve prv 球阀 ball valve bav 蒸汽疏水阀 steam trap st 6 管道上用的设备 中文名称 英文名称 缩写 中文名称 英文名称 缩写 气液分离器 separator spr 取样冷却器 sample cooler sc 阻火器 flame arrester fa 排液漏斗 drain funnel df 固定过滤器 permanent strainer psr 管道混合器 line mixer lm Y型过滤器 y-type strainer sry 限流孔板 restriction orifice ro T型过滤器 t-type strainer srt 混合孔板 mixing orifice mo 临时过滤器 temporary strainer tsr 爆破片（爆破膜） rupture disk rd 消声器 silencer sil 补偿器 expansion joint ej 视镜 sight flow indicator sfi 7 隔热、伴热 中文名称 英文名称 缩写 中文名称 英文名称 缩写 隔热 thermal insulation ins 蒸汽外伴热 external steam tracing est 保温 hot insulation hi 蒸汽内伴热 internal steam tracing ist 保冷 cold insulation ci 蒸汽夹套伴热 steam-jacket tracing sjt 防烫伤隔热 personnel protection insulation ppi 电伴热 electric tracing et 伴热和保温 tracing and insulation t & I 伴热管 tracing piping trp 管道伴热 piping tracing pt 8 配管材料和等级 中文名称 英文名称 缩写 中文名称 英文名称 缩写 金属材料 metallic material m 合金钢 alloy steel alys 碳钢 carbon steel cs 不锈钢 stainless steel ss 铸钢 cast steel cas 奥氏体不锈钢 austenitic stainlesssteel ass 锻钢 forged steel fs 铸铁 gast iron ci 镀锌钢 galvanized steel gs 可锻铸铁 mallcable iron mi 渗铝钢 aluminum-impregnated steel als 铝 aluminum al 黄铜 brass 表号 schedule number sch 青铜 bronze 标准 standard std 紫铜 copper 加强 extra strong xs 壁厚 thickness 特强 double extra strong xxs 9 装置布置 中文名称 英文名称 缩写 中文名称 英文名称 缩写 建北 construction north cn 地下 underground jg 东 east e 装置边界线 battery limit line bl 西 west w 事故淋浴洗眼器 emergency shower eye eses 南 south s 软管站 hose station hs 北 north n 接续分界线 match line ml 水平 horizontal h 管道支架（管架） piping support ps 竖直、铅直、直立 vertical v 地坪 ground grd 10 图表 中文名称 英文名称 缩写 中文名称 英文名称 缩写 工艺流程图 process flow diagram pfd 管段图 spool drawing spdwg 管道和仪表流程图 piping & instrument diagram pid 图号 drawing number dwgno 接续图 continucd on drawing cod 所在图号 drawing identification dwgl 详图 detail dtl 材料表 list of material lom 11 尺寸标注 中文名称 英文名称 缩写 中文名称 英文名称 缩写 标高 elevation el 中心至端部 center to end cte 管底 bottom of pipe bop 端到端 end to end ete 管中心 center of pipe cop 法兰端面 flange and face fef 管顶 top of pipe top 面到面 face to face ftf 底平 flat on bottom fob 直径 diameter d 顶平 flat on top fot 公称直径 nominal diameter dn 中心线 center line cl 内径 inside diameter id 切线 tangent line tl 外径 outnide diameter od 对称的 symmetrical sym 尺寸 dimension dim 支架底 bottom of support bos 最大 maximum max 支架顶 top of support tos 最小 minimum min 净距（净空） clearance cl 平均 average avg 中心至中心 center to center ctc 约，近似 appoximate app 中心至面 center to face ctf 12 操作方式及工作参数 中文名称 英文名称 缩写 中文名称 英文名称 缩写 自动 automatic aut 锁开 lock open lo 手控 manual control mc 正常关 normally close nc 链条操作 chain operated chop 正常开 normally open no 铅封关门 car seal close csc 大气压 atmosphere atm 铅封开 car seal open cso 公称压力 nominal pressure pn 闭锁 lock closed lc 13 施工 中文名称 英文名称 缩写 中文名称 英文名称 缩写 焊接 welding w 外观检查 visual examination ve 电弧焊 arc welding aw 超声探伤 ultrasonic inspection ui 气体保护电弧焊 gas shielded-arc welding gsaw 射线探伤 radiographic inspection ri 电熔焊 electric fusion welding efw 磁粉探伤 magnetic particle inspection mpi 电阻焊 electric resistance welding erw 液体渗透检验 liquid penetrant inspection lpi 气焊 gas welding gw 硬度试验 hardness testing hadt 搭接焊 lap welding lw 水压试验 hydraulic testing hydt 对焊 butt welding bw 气压试验 pneumatic testing pnet 定位焊 tack welding tw 焊条 covered electrode ce 承插焊 socket welding sw 焊丝 welding wire ww 连续焊 continuous welding cw 装配、组合 assembly asy 密封焊 seal welding sew 现场 field f 堆焊 surfacing sfg 现场制造 field fabricated f/f 工地焊接 field welding fw 现场决定 suit in field sf 热处理 heat treatment ht 冷紧 cold spring csp 预热 preheating ph 螺栓冷紧 bolt cold tightening pct 应力消除 stress relief sr 螺栓热紧 bolt hot tightening bht 焊后热处理 post weld heat treatment pwht 清洗 clean out co 检查、探伤和试验 examination inspection & testing eit 14 其他 中文名称 英文名称 缩写 中文名称 英文名称 缩写 基础 foundation fdn 工时 man hour mhr 信息（资料） information inf 螺栓分布圆 bolt circle bc 参考 reference ref 加强的 reinforced rf 修改 revision rev 低点 low point lp 序号（顺序） sequence seq 吸入 suction suc 设备带来 with equipment w/e 排出 discharge dis 仪表带来 with instrument w/I 蒸汽吹扫 steam out so 色标 colour mark cm 美国标准锥管螺纹 national standard taperpipe thread npt 腐蚀裕度 corrosion allowance ca 美国标准直管螺纹 national standard straight pipe thread nps 公用系统 utility utl 数量 quantity qty 重量 weight wt
