电子电路入门：电感线圈的相关电路知识，什么是通直隔交？什么是通低频阻高频？

电感在电路中的作用：

电流→磁场 储能

阻碍电流变化 滤波

震荡、延迟、陷波

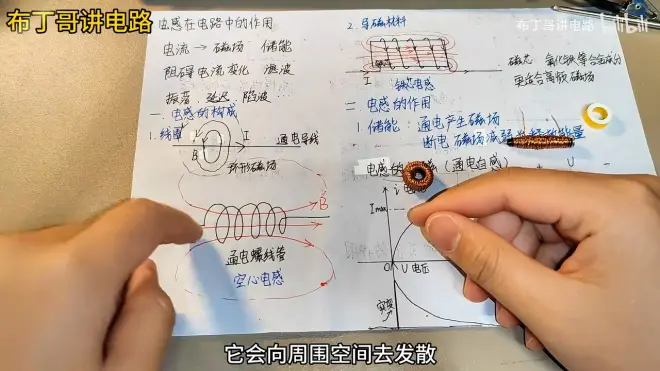

一.电感的构成

1.线圈

2.导磁材料

铁芯：如螺丝刀加磁场，断电后会保留一部分磁场，只使用与如50hz低频变压器

磁芯：氧化铁等合金成分，更适合高频磁场

二.电感的作用

1.储能：通电产生磁场，断电磁场减弱并释放

①充电：充电瞬间电流图形，先缓慢上升，先快后慢，再达到最大值平衡

原理：在导线通电瞬间会产生磁场，在磁场放大的过程中，磁场是在变化的，和线圈产生了相对运动，根据法拉第电磁感应定律以及楞次定律，这个磁场和线圈的相对运动会发发电，发出左正右负的感应电压，感应电压想要产生一个逆时针旋转的电流，，即阻碍了原来电流增大的一个过程

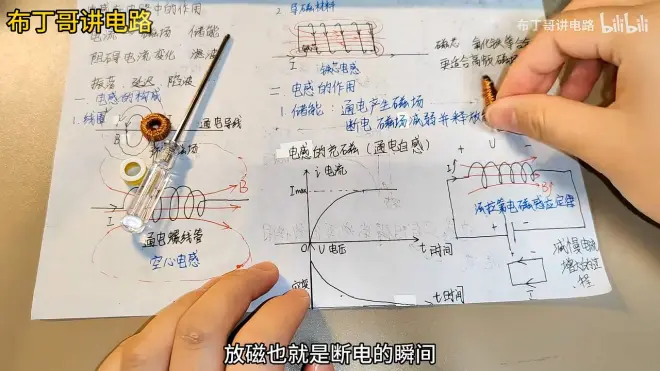

②放电：

电感的放磁过程（断电自感）

原理：开关由1拨到2时，线圈通电产生的磁场收缩，磁场和线圈又产生了相对运动，此时产生的电压右正左负的电压，即和原来电路的电流相互叠加，减慢电流减小的速度

电流减小的图例

③电感具有阻碍电流变化的作用

3.滤波

当电路中的电流发生一个突变的时候，电感就可以过滤波形，让电流变得平缓

❤通直隔交

通的是一个稳定不变的电流信号

阻的是变化的电流信号

❤通低频阻高频

对高频信号的阻碍能力会更强

感抗公式
