STM32F103学习笔记 day14

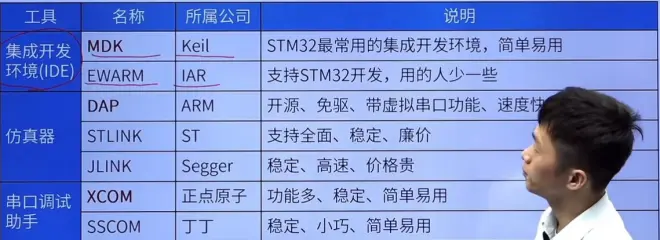

常用开发工具：

MDK分成两个部分：软件安装包和器件支持包

软件下载地址：https://www.keil.com/download/product/

器件支持包下载地址：https://www.keil.com/dd2/pack

感觉具体的安装流程就有需求的话现学就行了

仿真器驱动的安装

DAP仿真器是不需要驱动的，免驱。

如果是STLINK就需要安装仿真器驱动

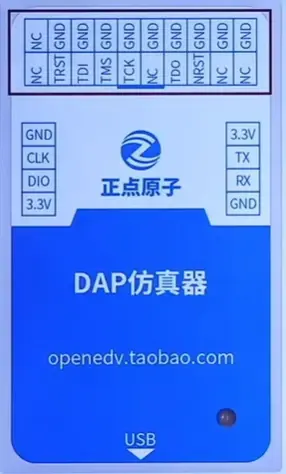

DAP仿真器

上面是JTAG接口，右边是虚拟串口，左边是SWD接口

下面是USB转TTL口，右下角是工作指示灯

CH340虚拟串口的驱动安装

具体的安装过程倒是没什么，就搞搞明白为啥要安装，安装完有什么用就行。

装完了之后成功的话是这么个效果：

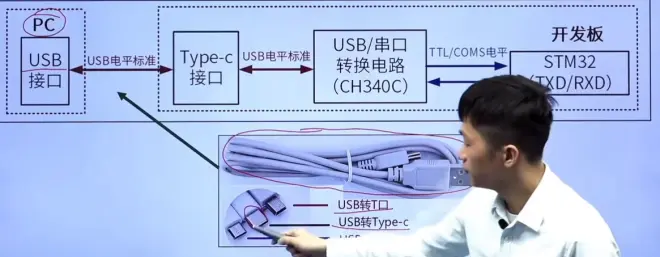

连接的原理和目的如下：

电脑PC有电脑的电平标准，上午学过，应该是5v左右，通过USB转TTL电平，同时转换接口。CH340是个芯片，所以使用的时候需要装驱动。

USB虚拟串口的作用：如果USB连接的是串口1，则USB口还可以用来下载程序，如果是串口2，就只能充当串口。

（USB可以当供电口）

MDK5编译例程：

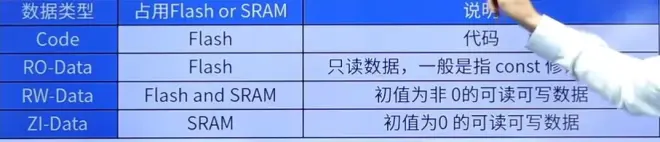

这个是编译完了之后的一个结果，那个code，ROdata，RWdata和ZIdata是不一样的东西：

通过累加，可以知道，FLASH占用了多少（前三行都是占用FLASH）单位是字节

后两行占用的是SRAM

FLASH和RAM的本质区别：深入分析STM32单片机的RAM和FLASH - 哔哩哔哩 (bilibili.com)

跑完程序之后生成的.hex文件，会存储在project根目录下的“output”文件夹

这个hex文件就是后续要拷贝到开发板中运行的软件。

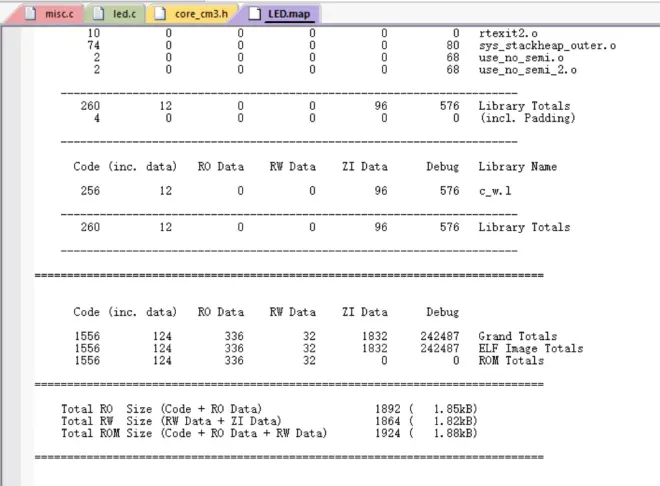

双击project的“文件夹”图标，会出现一个.map文件

拉到最后可以看到内存占用情况

串口下载程序须知

1、STM32的ISP下载，常用串口1下载程序

ISP名为在线系统编程，与之类似的还有IAP和ICP

这三个P是单片机烧录程序的三种主要形式

单片机三种烧录方式ICP、IAP和ISP详解 - 知乎 (zhihu.com)

2、观察电路板，可以看到PA9和PA10这两个是这样连接的：

这样连接的主要原因是这个：

PA9是单片机的TX引脚，PA10是单片机的RX引脚，所以PA9要和RXD连接，PA10要和TED连接。

然后的一项工作就是要配置FLYMCU

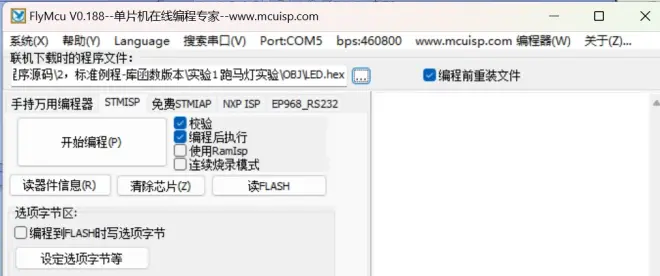

首先找到软件资料里面的FLYMCU的可执行文件，打开之后长这样：

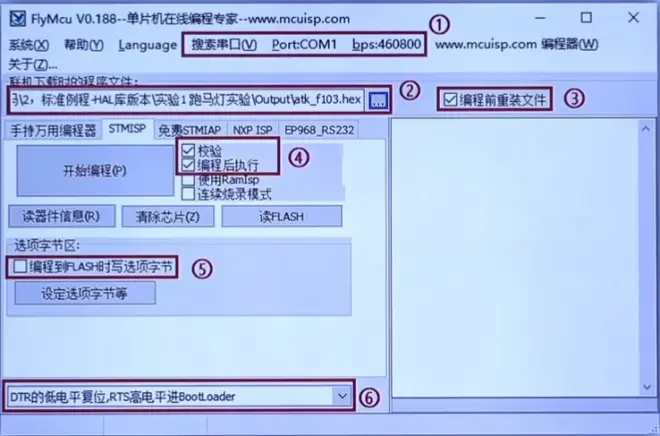

对其进行配置的主要步骤如下：

第一步是搜索串口，找到可用的串口，找到CH340

波特率可以设置为最高的460800

问题：这里根据什么来确定串口的波特率

我感觉应该还是看数据手册，确定芯片可以接受的最高的波特率是多少

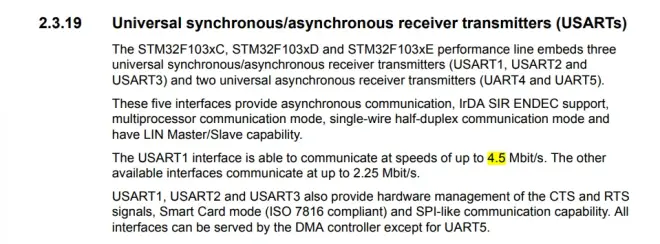

在这里找了好久，以后可以记住，在数据手册里面搜索（USART）就可以找到一个最高波特率的东西。不过通过跟贾总交流，得知，这个波特率如果很高，就有可能产生误差和错误，这时候就会对连接线有要求。比如常用的杜邦线，通常就只能设置为115200，再高就可能出错了。

第二步就是去工程目录的output文件夹下面找到.hex文件，有的时候也会放在obj文件下面

第三步选中“编程前重装文件”

然后第四步就是选择“校验”和“编程后执行”

第五步“编程到FLASH时写选项字节”不可以勾选

最后一步，在最后一行选择：“DTR的低电平复位，RTS高电平进BOOTloader”

就算配置完了

然后点击开始编程就完事了

哇好牛逼！

好，今天差不多算入门了，下午再学学DAP

CH340的电路不想学了，这他妈有啥学的

工具，会用就行哇
