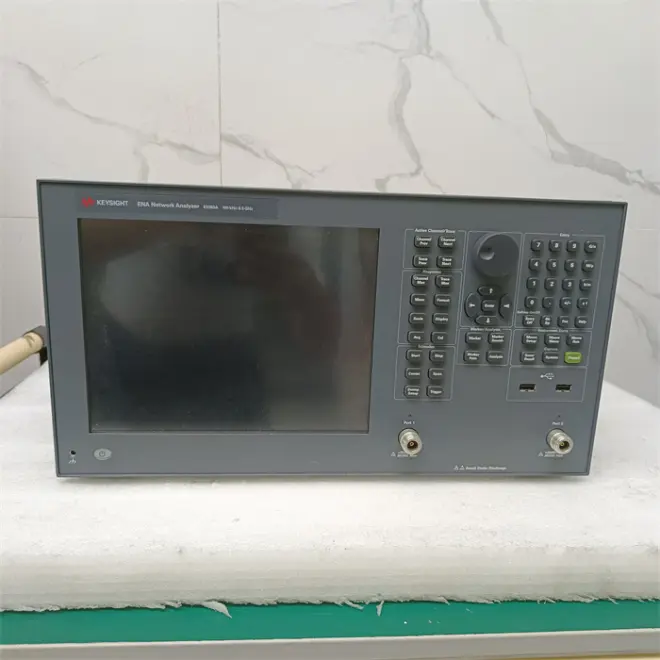

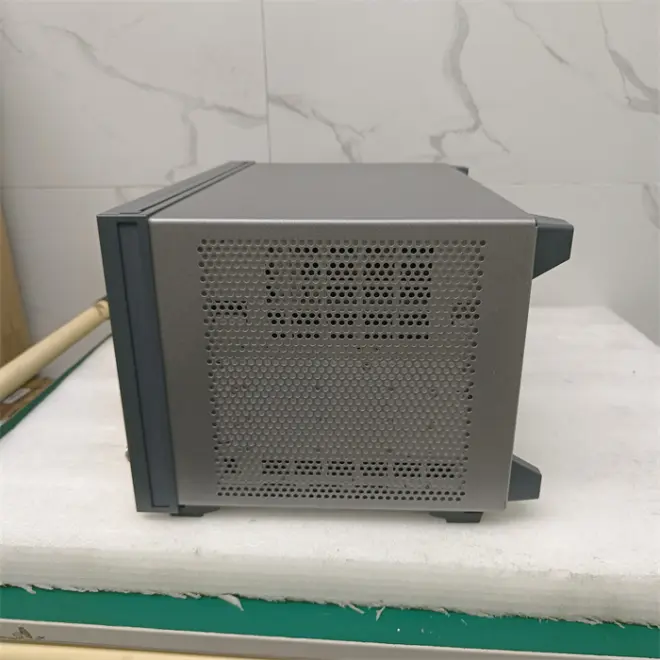

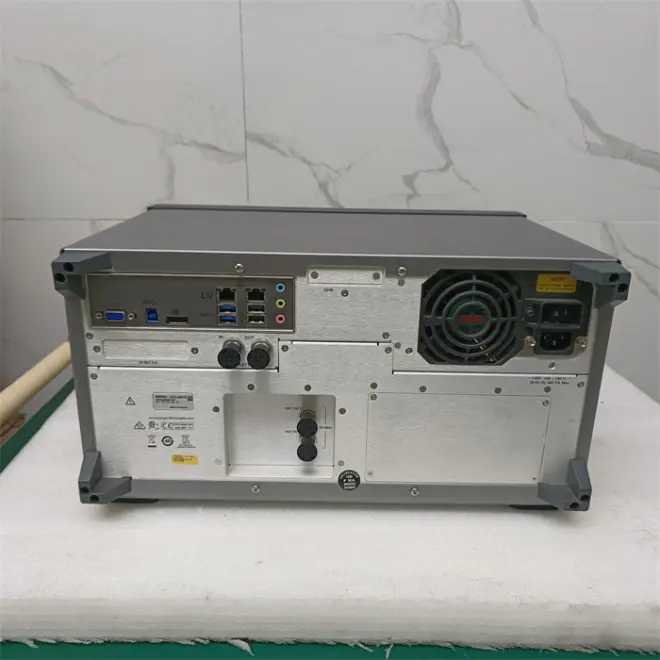

E5063A是德矢量网络分析仪18 GHz

Keysight E5063A完全支持与E5071C兼容的主要校准和数据分析能力，并需要测试射频无源组件。通过这些经过验证的能力，E5063A提供了与行业标准E5071C一致的测量值。

校准能力

-SOLT卡（已知通过或未知通过）

-适配器拆卸/插入

-SOLT卡（电子校准）

-TRL卡

-设备模拟器

-虚拟匹配电路嵌入

-去嵌入

-端口Z转换

-1端口混合模式S参数

-数据分析

-方程编辑器

-点限制（用于天线）

-纹波器和带宽限制（用于滤波器）

-最大、最小、峰值或目标值的单个标记搜索

-峰值或目标值的多重标记搜索

E5063A是ENA 系列台式矢量网络分析仪，E5063A可用于测试简单的无源元器件，例如频率最高达到 18 GHz 的天线、滤波器、电缆或连接器。 作为业界闻名的 ENA 系列中的一员，它运用了行业标准ENA系列的一致性测量框架来提高效率和生产率，并且是未来的证明，并准备随着技术的变化而发展。

Keysight E5063A特点

配有多功能的 2 端口、50 Ω S 参数测试仪，可以测量各种元器件

选件 010 提供时域分析功能，提升您的测量能力

选件 011 提供专用的图形用户界面，让 PCB 设计和测试变得轻松异常

一致的测量框架有助于提高效率和生产率

选件可随时升级

DUT示例

-用于智能手机、蜂窝基站、WLAN和其他无线通信设备的天线

-其他简单的射频无源组件，如滤波器、电缆、连接器、衰减器、耦合器、隔离器和分压器

-PC板（PCB）阻抗试验

-无线功率传输线圈/谐振器

-介电材料

是德E5063A提供了准确性和可重复性

-微量噪声（0.002 dBrms1）和稳定性（0.01dB/°C2）

-可与高端ENA模型相媲美的最佳同类性能

-可实现对低损耗设备的精确测量

-动态范围（最大值为122 dB3)

-满足简单射频无源组件的测试要求。

您可以根据您的测试需求和预算，从8个不同的频率选项

（500M/1.5G/3G/4.5G/6.5G/6.5G/8.5G/14G/18 GHz）中选择最适合的频率范围。此外，频率升级，然后在必要时升级到更高的频率选项高达18 GHz选项。
