安信可小安派-Remote红外遥控器

夏天三件宝——西瓜、Wi-Fi、空调，常伴身旁。尤其是空调，没有空调的夏天，小安简直无法想象

然后日常生活中，您是否碰到过按了几次遥控器，空调都没反应？

或者是躺床上不想去拿遥控器？

来了解下小安派-Remote红外遥控开源硬件，快速方便控制你的空调~

01

概述

小安派-Remote具有2.4寸液晶显示模块、电池电量检测模块、离线语音模块、红外发射模块、8个按键组合模块、锂电池充电模块、DC-DC电压转换模块。

小安派-Remote 出厂固件对美的空调做了红外适配，可以通过按键、触摸屏及离线语音控制空调。

采用安信可M61无线模组为控制核心，通过M61芯片驱动2.4寸液晶屏，每个按键都有独立的IO输入口，离线语音通过串口与M61进行数据通信，电池电量通过ADC进行电压采样检测。

02

系统框图

03

电路说明

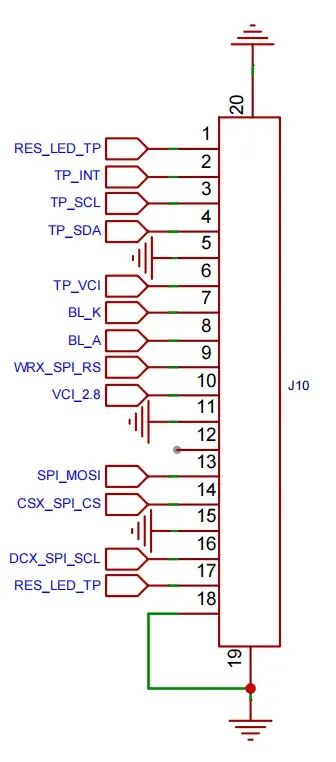

2.4寸触控液晶显示屏

2.4寸屏接口，使用的也是显示屏+触摸屏一体的FPC 排线，但是它使用的18Pin 的接口。

VC语音芯片

VC-02离线语音模块，使用5V供电，通过串口与M61模组进行通讯，外接出喇叭和咪头。

红外发射头

配备红外发射模块，发射红外信号对设备进行控制。

充电电路

使用USB接口给电池充电。

8个独立按键

配备了8个独立按键，这里不一一展示。

04

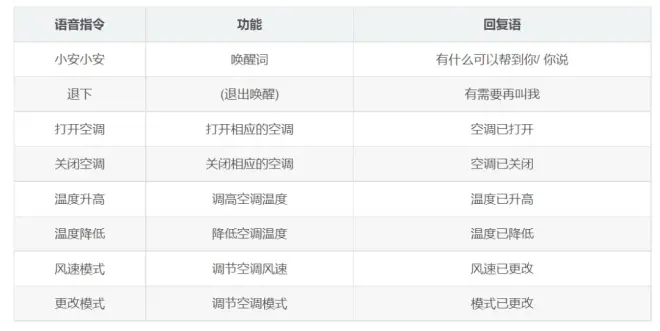

离线语音列表

05

更多资料

●安信可官网docs：

https://docs.ai-thinker.com/remote

●嘉立创开源工程：

https://oshwhub.com/ai-thiner_openteam/aipi-remote

●原博文地址：【完全开源】小安派-Remote红外遥控器https://blog.csdn.net/Boantong_/article/details/132456102?spm=1001.2014.3001.5501
