印刷机的整体结构以两块墙板为支撑基础件，在两块墙板之间安装大量轴辊类零件，使连连的承印品从排列有序的轴、辊、滚筒间穿过，在承印物进行张力控制、送纸、调偏、给水、给墨、印刷、剪切、输纸、纸张交接、打码、烘干、冷却、上光及各种保证印刷自动 完成的前提下，墙板装配质量和精度保持稳定。作为印刷机的主要基础件，它影响着印刷过程各种功能零件的质量和寿命。

传统的基础件同轴度精度和定位方法采用芯轴定位。由于墙板定位孔存在形状、位置和尺寸误差，芯轴的定位部分也给定公差值 ，两墙板在用芯轴定位时，间隙的存在也会产生同轴度误差，随着两块墙板距离的拉大，同轴度误差值和墙板间距成正比，大跨度的印刷机墙板由于间隙存在，产生的同轴度误差不容视。

印刷机墙板是机器上印刷滚筒及水墨辊两边的墙壁，作用是支撑及固定作用。是印刷机的主要部件之一，它的设计、加工和装配都直接影响到整台印刷机的精度和印刷性能，对印刷机的平稳性和可靠性都会产生较大的影响，良好的墙板设计、加工与正确高效的装配方式对保证印刷机性能及安全，提高印刷机寿命将起到重要的作用。

印刷机墙板长期使用后，存在主轴孔磨损状况，磨损严重的会造成安装在墙板孔上的滚筒大幅振动，滚筒是印刷机的重要部件，滚筒振动过大则会导致印版耐印力下降、 印刷品质变差等问题。因此，本领域技术人员提供了多功能印刷机墙板，以解决上述背景技术中提出的问题。

因此印刷机墙板的垂直度和直线度要求至关重要

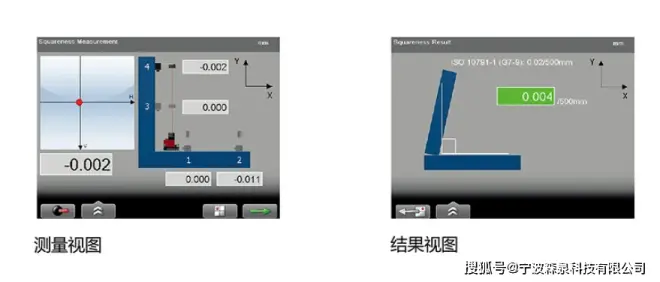

当测量直角时，首先在X方向上测量两点并记录，然后使用激光发射器D22内置的棱镜，使激光束偏转90度,在Y方向上测量两点并记录，测量值转换为角度值，显示为X与Y方向上的偏差。
