ASL CS5466是Type-C/DP1.4转HDMI2.1的显示协议转换芯片, 内部集成了PD3.0及DSC decoder，可支持DP 2Lane 8K30或4K144, 并能按客户需求配置成不同的功能组合。
现很多手机Typec接口都是全功能的，支持MHL投屏功能，同时大多都会用手机玩游戏，但若是用Typec投屏的话，HDMI4k30hz就没有那么清晰，所以玩游戏更需要的是更高的分辨率如：4K60HZ/8K30/8K60HZ ，而CS5466 typec转hdmi8K30HZ（4K144HZ）

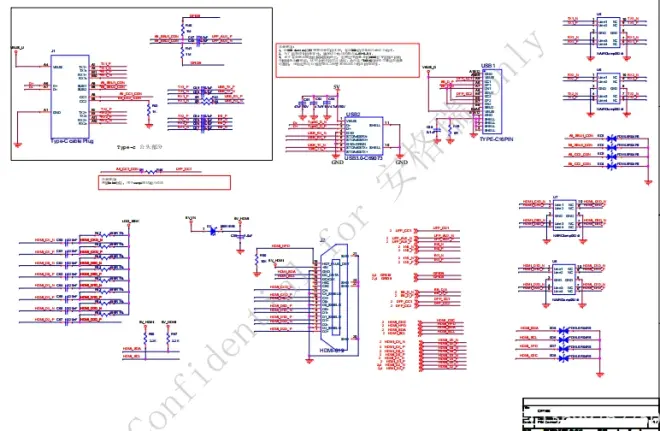

芯片方案原理图：
CS5466内部集成了PD3.0及DSC decoder，可支持DP 2Lane最高8K30或4K144, 并能按客户需求配置成不同的功能组合。产品主要特性
1. Type-C/DP（2lanes）to HDMI2.1 8K30或者4K144产品。
2. 支持HDMI2.1 FRL。
3. 集成DSC1.2a decoder。
4. DSC支持RGB, YCbCr4:4:4, YCbCr4:2:2, NativeYCbCr4:2:2, YCbCr4:2:0。
5. 支持在线更新程序。
CS5466是一款将雷电3/4或者USB4的Type-C/DP1.4转接成HDMI2.0+USB 3.1+PD3.0的芯片,有多3组配置通道，用于一个USB Type-C插头和一个USB Type-C插座
显示端口 接受者
VESA显示端口 1.4合规性
每通道8.1（HBR3）、5.4（HBR2）、2.7（HBR）和1.62（RBR）Gbps的1、2或4通道配置
支持4096x2160p/60Hz高分辨率
支持4096x2160/60Hz分辨率
采样率为32kHz、44.1kHz和48kHz的线性
