拆解：索尼Sony PlayStation 5 PULSE 3D 无线耳机组，采用恩智浦、思佳讯、旭化成、A

2023-03-21 18:34 作者:蔡子尤  | 我要投稿

索尼Sony PlayStation 5 PULSE 3D 无线耳机组无线接收器采用USB-A接口，内部主板上采用了思佳讯 AV6351无线音频发送IC和一颗储存器；耳机内部配备40mm驱动单元；右耳内是电池单元，容量1000mAh；左耳主板采用了思佳讯 AV6202无线音频接收器，用以接收发射器无线音频信号。由旭化成 AK4961音频芯片对信号进行处理，集成24位ADC、32位DAC，内置多种放大器和DSP，采用AKM的DSP内核，支持各种语音处理。以及恩智浦 LPC804 MCU，微源LP5305过压过流保护IC等。下面来看看这款产品的详细拆解报告吧~索尼Sony PlayStation 5 PULSE 3D 无线耳机组无线接收器采用USB-A接口，内部主板上采用了思佳讯 AV6351无线音频发送IC和一颗储存器；耳机内部配备40mm驱动单元；右耳内是电池单元，容量1000mAh；左耳主板采用了思佳讯 AV6202无线音频接收器，用以接收发射器无线音频信号。由旭化成 AK4961音频芯片对信号进行处理，集成24位ADC、32位DAC，内置多种放大器和DSP，采用AKM的DSP内核，支持各种语音处理。以及恩智浦 LPC804 MCU，微源LP5305过压过流保护IC等。下面来看看这款产品的详细拆解报告吧~

索尼Sony PlayStation 5家用电子游戏机于2020年11月正式上市，在硬件上迎来的大幅度提升。在后续索尼又相继推出了多款配件产品，其中包括PULSE 3D无线耳机组，用以为用户提供PS5的新一代游戏音效。

PULSE 3D 无线耳机组在外观上与索尼旗下头戴式耳机完全不同，整体设计风格与PS5非常融合，同样采用了黑白两种配色。耳机头梁曲线独特，内侧设置悬挂式弹性软垫提升佩戴舒适性。耳机支持无线适配器和3.5mm音频线两种使用方式，支持12小时续航。

PS5主机针对PULSE 3D无线耳机组做了针对性优化，使其能够呈现PS5主机所实现的3D音效，为玩家提供沉浸式的游戏音频体验。PULSE 3D还配备了双降噪麦克风，确保游戏过程中与队友的清晰交流。便捷的控制功能支持麦克风静音，音量、音效调整，以及测试自己的声音是否传达到了队友的麦克风监测等。

一、索尼 PULSE 3D 无线耳机组开箱

包装盒正面展示有产品一侧的耳机外观，上方有PlayStation品牌标志，下方产品名称PULSE 3D 无线耳机组。

侧边是产品的主要特点介绍，为PS5主机的3D音效精心调校，让你仿佛置身3D音场，提供全方位环绕音效。
另外一侧是产品兼容硬件，包括PS5、PS4和PS VR。
包装盒内配件有无线适配器、USB充电线、音频连接线和产品说明书。
3.5mm to 3.5mm音频线特写，一侧为“L”型插头。
USB-A to USB Type-C充电线。
无线适配器。
无线适配器侧边设置了复位按键开孔
无线适配器印制信息：型号CFI-ZWD1，5V-100mA，生产日期2021年4月，中国制造。
索尼 PULSE 3D 头戴无线耳机整体外观一览。
索尼 PULSE 3D 头戴无线耳机右侧展示，头梁与耳壳交界处曲线设计优雅精致。
耳机另外一侧展示。
头梁内侧采用了悬挂式头垫设计，橡胶材质。
悬挂式头垫根据不同用户人群呈现不同的弯曲状态，实现个性化的最舒适佩戴效果。
头垫与头梁衔接处特写，雕刻有L/R左右表示。
头梁末端PlayStation品牌LOGO。
耳机泄压孔特写。
耳罩内侧倾斜设置，更加符合人体头部耳朵结构。
麦克风开孔特写。
聊天/游戏模式切换按键，游戏模式提供3D音效
耳机麦克风监听开关
音量大小调节按键，加号键有盲点，更加便于盲操作
麦克风静音开关
麦克风开/关通过两种状态反馈，此图为开启状态
关闭时键帽更加凸出，下方采用橘色配色区分
Type-C电源输入接口
3.5mm音频输入接口
电源开关键
通话麦克风拾音孔，同时也是指示灯开孔

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对索尼 PULSE 3D 无线耳机组进行有线充电测试，充电功率约为2.8W。


二、索尼 PULSE 3D 无线耳机组拆解

看完了外观，我们详细了解了这款产品的外观设计，也获悉了内部结构的大致位置，下面进入拆解部分~

无线适配器拆解

取掉适配器底部盖板。
底部盖板采用卡扣式结构，黑色半透明设计，兼具工作指示灯的导光作用。
腔体内部结构一览，主板卡槽固定，可以轻松取出。
抽出内部主板，复位孔与对应的复位微动开关。
主板正面电路一览。
主板背面电路一览，没有设置元器件。Type-C母座沉板焊接。
主板末端印刷LDS镭射天线和指示灯。
主板上复位按键特写。
丝印24C128A存储器，用于存储配置信息。
Skyworks思佳讯 AV6351无线音频传输IC。

耳机拆解

取掉右侧耳机卡扣式固定的耳罩。

右侧耳罩内侧特写，适应音腔的倾斜结构。雕刻有R/右标识，便于组装区分。

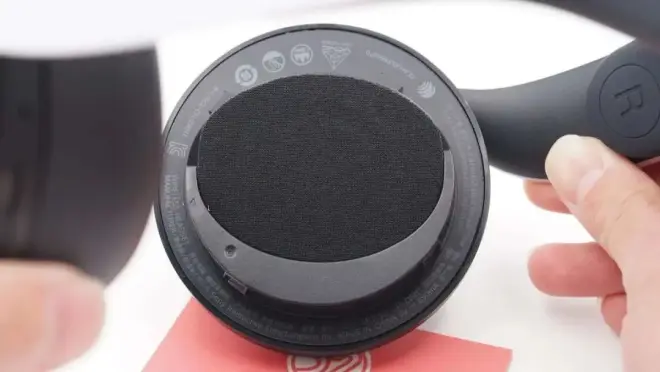

音腔盖板上设置有防尘网布。
耳机音腔出音孔倾斜角度设置，更加符合人的耳廓结构，使声音能够更有效的被耳朵接收。
撕开产品信息标签，下方是隐藏的固定螺丝。
卸掉螺丝，打开腔体，前后腔之间有导线连接。
右耳拆解一览。
耳机扬声器单元背部特写，四周设置有多个调音孔，贴有阻尼纸。
经我爱音频网实测，扬声器单元尺寸约为40mm。
右耳后腔内是电池电源和一个转接板，便于耳机组装。
电池上固定有热敏电阻，用于检测电池温度。
电池与腔体固定处设置海绵垫防护。
锂离子电池组背面特写。
锂离子电池组额定容量：1000mAh，型号：LIP1522，充电限制电压：4.V，制造商：索尼公司。
耳机头梁与耳壳衔接结构内侧特写。
转接板上有两个导线插座连接扬声器和电池，通过5根导线连接到左耳主板。
拆解左耳。
左耳耳罩内侧特写，雕刻有L/左标识。
左耳扬声器通过导线和插座连接到主板。
卸掉插座，打开腔体。
右耳腔体内部结构一览。
麦克风开关键结构特写。
麦克风开关键帽特写，黑橙两种颜色。
音量调节按键结构特写，功能按键设置在小板上，通过排线连接到主板。
驻极体麦克风特写，用于语音通话拾音。下方是电源指示灯导光柱。
另外一颗驻极体降噪麦克风特写。
麦克风上设置有密封橡胶套，提升收音性能。
麦克风收音孔上还贴有防尘网，防止异物进入。
主板正面电路一览。
主板背面电路一览。
板载天线特写，主板上设置有两条天线。
主板上耳机电源开关。
3.5mm音频输入接口母座特写。
Type-C充电接口母座。
麦克风开关键。
LED指示灯特写。
丝印61 A1的切换开关IC。
丝印ADy11的IC。
LPSemi微源 LP5305过压过流保护IC，同时支持锂电池充电器前端保护，在电池过压时断开充电器输入，提供完整全面的保护功能。

据我爱音频网拆解了解到，目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

丝印P24C512的储存器。

丝印WE18 2045的稳压器。
AKM旭化成 AK4961音频芯片，是四通道24位ADC、立体声高级32位高音质音频DAC和立体声24位DAC，内置麦克风放大器、单声道接收器放大器、耳机放大器、线路输出和高功能音频/语音DSP。

AK4961采用AKM的DSP内核，支持各种语音处理，如语音唤醒、双麦克风Tx噪声抑制、Rx噪声抑制、回声消除和免提功能。AK4961具有五个音频I/F和SLIMbus I/F，可同时与应用处理器、最多两个基带处理器、蓝牙模块和数字输入D类放大器进行通信，并将异步信号与内置SRC进行混合。

AKM旭化成 AK4961详细资料图。

NXP恩智浦 LPC804 基于Arm Cortex-m0+的低成本32位MCU，工作频率高达15 MHZ。支持高达 32 KB 的闪存和高达 4 KB 的 SRAM。
丝印SP2的IC。
Skyworks思佳讯 AV6202无线音频接收器。
索尼 PULSE 3D 无线耳机组拆解全家福。

我爱音频网总结

索尼PULSE 3D头戴式无线耳机是一款专为PS5游戏机打造的产品，在外观设计上与游戏机非常融合。机身整体重量较轻，搭配柔软的耳罩和最新设计的悬挂式橡胶头垫，佩戴也较为舒适。有线无线两种连接方式用于适应不同游戏的使用要求，功能按键也非常丰富，使用上非常便捷。

索尼PULSE 3D无线耳机组无线接收器采用USB-A接口，内部主板上采用了思佳讯 AV6351无线音频发送IC和一颗储存器，以及一个复位按键便于无法连接时恢复出厂设置。

耳机内部配备40mm驱动单元，采用了更加符合人耳结构的倾斜设计。右耳内是电池单元，容量1000mAh，采用了独特的塑料壳封装。扬声器、电池连接到一块小的转接板上，再连接到左耳主板单元。

左耳主板上，采用了思佳讯 AV6202无线音频接收器，用以接收发射器无线音频信号。由旭化成 AK4961音频芯片对信号进行处理，集成24位ADC、32位DAC，内置多种放大器和DSP，采用AKM的DSP内核，支持各种语音处理。以及恩智浦 LPC804 MCU，微源LP5305过压过流保护IC等。
