FLUKA主要是意大利核物理研究所(INFN)和欧洲核子中心(CERN)的科学家合作开发的结晶，2019年9月1日，两家宣布结束在FLUKA方面的合作。INFN拥有老的网站http://www.fluka.org/。与此同时CERN建设了自己的FLUKA网站https://fluka.cern/。

对于普通用户而言，是选择追随INFN还是CERN呢？作者选择了CERN的新版本，理由如下：1.Flair不仅仅是GUI，更是前处理和后处理的重要工具，无法舍弃；2.CERN作为全球最大的研究中心，他们维护的FLUKA版本想必值得信赖。因此本文用CERN的版本进行安装调试。

 1.Ubuntu 20.10安装

Ubuntu最新版本是20.10，安装Ubuntu的常规操作本文不再赘述。Ubuntu下载地址：https://cn.ubuntu.com/download。

2 .FLUKA安装

 2.1 卸载老版本

如果是老系统，里面安装了原来版本的FLUKA，建议先将其删除。如果是tar安装，用命令：

rm -Rf $FLUPRO

如果是rpm安装的，用命令：

rpm -e fluka2011

 2.2 gfortran安装

根据CERN网页https://fluka.cern/documentation/installation/fluka-linux-macos提供的安装步骤，第一步还是应该安装对应的编译器。

在Ubuntu系统中安装gfortran

用命令：sudo apt install gfortran

检查是gfrotran否安装成功，可以用这样几个命令：

gfortran -v或者gcc -v查询版本

which gcc 和 whichgfortran 查询安装路径

如果是苹果macOS系统，操作相对更多一些。这里不多赘述，使用Mac的用户参见官网。

 2.3 解压tgz文件

把下载好的FLUKA安装包复制到Ubuntu系统下的新建文件夹home/FLUKA2011.3.0。文件夹命名可以随意，但不能有空格。

然后在终端上用命令tar -xvf fluka-2011-3.0.Linux-gfor9.tgz进行解压。

解压后的文件存放在路径home/FLUKA2011.3.0/fluka2011-3.0下。这个版本解压后的文件分类比较清晰简洁。

这个时候打开bin目录查看发现，还没有可执行文件。

 2.4安装

由于makefile 在src目录下，终端用cd命令进入src目录，执行make命令。也可以按照官网说的用make -j 8来加速执行。

Make执行完成后就会发现在bin目录下游多个可执行文件生成，这其中就包括fluka 和 flukadpm。

 2.5 环境变量

CERN的新版本不需要在make之前设置环境变量。Make完成之后实际上也不需要，这里的环境变量设置只是为了使用方便，避免每次调用执行文件时都要输入全部路径。命令行是：

export PATH=$PATH:/home/jinling/FLUKA2011.3.0/fluka2011-3.0/bin

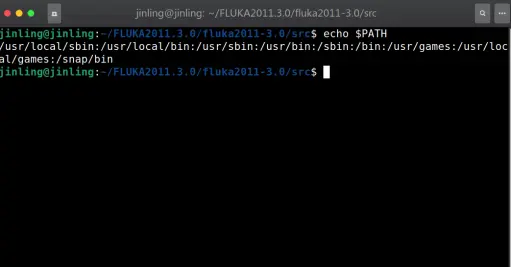

source ~/.bashrc 这个命令的作用是当打开新的终端的时候，环境变量仍然有效。也可以用echo $PATH命令查看一下PATH。

2.6  检验FLUKA是否安装成功

新建测试文件example.inp

代码如下：

TITLE

Charged pion fluence inside and around a proton-irradiated Be target

BEAM         50.E+00                                                  PROTON

BEAMPOS          0.0       0.0     -50.0



GEOBEGIN                                                              COMBNAME

    0    0          A simple Be target inside vacuum

RPP body1      -5000000.0 +5000000.0 -5000000.0 +5000000.0 -5000000.0 +5000000.0

RPP body2      -1000000.0 +1000000.0 -1000000.0 +1000000.0 -100.0 +1000000.0

RPP body3      -10.0 +10.0 -10.0 +10.0 0.0 +5.0

XYP body4      2.5

END

regBH1       5 +body1 -body2

regVA2       5 +body2 -body3

regBE3       5 +body3 +body4

regBE4       5 +body3 -body4

END

GEOEND

MATERIAL         4.0               1.848       5.0                    BERYLLIU



ASSIGNMA    BERYLLIU    regBE3    regBE4

ASSIGNMA    BLCKHOLE    regBH1

ASSIGNMA      VACUUM    regVA2

EMFCUT        -0.010     0.010       1.0  BERYLLIU                    PROD-CUT

scoRE         ENERGY  BEAMPART

USRBDX          99.0   PIONS+-     -47.0    regBE3    regBE4      400.piFluenUD

USRBDX         +50.0               +50.0                 0.0      10.0 &

USRBDX          -1.0   PIONS+-     -47.0    regBE3    regBE4      400.piCurrUD

USRBDX         +50.0               +50.0                 0.0      10.0 &



USRTRACK        -1.0   PIONS+-     -48.0    regBE3    1000.0       20.piFluenU

USRTRACK        50.0     0.001                                         &

USRTRACK        -1.0   PIONS+-     -49.0    regBE4    1000.0       20.piFluenD

USRTRACK        50.0     0.001                                         &



USRBIN          10.0   PIONS+-     -50.0      50.0      50.0       50.piFluBin

USRBIN         -50.0     -50.0     -10.0     100.0     100.0      60.0 &

USRBIN          10.0    ENERGY     -51.0      50.0      50.0       50.Edeposit

USRBIN         -50.0     -50.0     -10.0     100.0      20.0      60.0 &



RANDOMIZ         1.0



START       100000.0

STOP

将测试模型文件inp复制到工作文件夹FLUKAwork。

启动FLUKA运行的命令是：

/home/jinling/FLUKA2011.3.0/fluka2011-3.0/bin/rfluka -M 5 example.inp

也可以是：

/home/jinling/FLUKA2011.3.0/fluka2011-3.0/bin/rfluka -N0 -M 5 example.inp

对比原来的启动运行命令FLUPRO/flutil/rfluka-N 0 -M 5 example.inp，除了路径不同，其他都是一样的。

表示进行5个cycle的计算，-N表示起始cycle,-M表示结束的cycle。

运行成功的标志是有临时文件夹生成：此例中为fluka_xxxx；

如果模型正确，会得到score的fort文件：如input001_fort.49；

由于单机上只能串行完成计算，因此依次得到cycle #1-#5的结果。

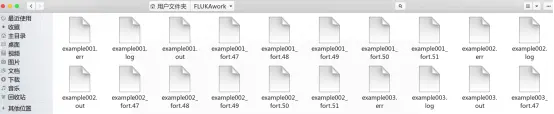

运行结束后在工作目录下会有很多fort文件，说明CERN的新版本FLUKA安装成功！

3 .FLAIR安装

随着CERN 和INFN的分家，FLAIR也有了新的网址：

http://flair.web.cern.ch/flair/

Flair是FLUKA的GUI。由于其友好的用户界面，推荐大家都安装使用。本文提供传统的手动逐步安装。CERN的网页安装指南推荐使用最新的repository库安装，更加方便快捷，不容易出差错。

3.1 手动逐步安装

许多老用户可能更加习惯手动逐步安装，通过这样一个安装过程更加理解Flair设计背后的一些逻辑，对用户使用也是有帮助的。

3.1.1 安装环境准备

同样的建议是，在装新版本前将老版本卸载，包括几何模块也卸载，命令行是：sudo apt remove flair flair-geoviewer。和之前一样， CERN新的网址上也列举了许多前置要求，最好一项一项准备。

这部分是Flair的强制要求，都必须要安装：

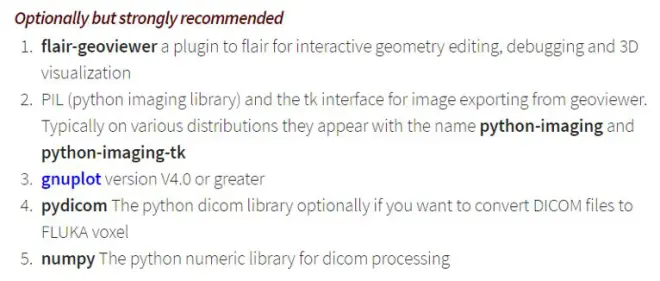

这部分是强烈推荐安装的依赖包：

这部分是编译需要的依赖包：

3.1.2 Python3安装

如果系统里Python2和3都已经安装，但Python指向的是python2，由于现在需要python3版本，用alias命令重新定向。为了以后方便也需要source一下。命令行：

echo alias python=python3 >> ~/.bashrc

Source ~/.bashrc

3.1.3 Tkinter Tcl/Tk安装

Tkinter和 Tcl/Tk还是按照之前的调试报告安装。

Tkinter是Tcl/Tk的界面，只装Tcl/Tk即可。

The Tkinter module (“Tk interface”) is thestandard Python interface to the Tk GUI toolkit.

命令为：sudo apt-get install python3-tk

3.1.4 Python Image Library安装

先安装pip，命令行:

sudo apt-get install python3-pip

然后安装其他依赖包

sudo apt-get install python3-dev libjpeg-dev libfreetype6-dev zlib1g-dev

3.1.5 Gnuplot安装

Ubuntu下安装Gnuplot参考

命令行：sudo apt-get install gnuplot

画sin(x)曲线，安装成功！

 命令行：

sudo apt-get install python3-pydicom

安装成功的标志是在python3下导入pydicom和numpy不报错。

3.1.6 Numpy安装

在安装pydicom 的时候已经依赖安装。独立安装的命令为：

sudo apt-get install python3-numpy

3.1.7 rpm格式安装

将下载好的rpm版本flair和flair-geoviewe复制到FLAIR目录下:

先安装alien:

sudo apt-get install alien

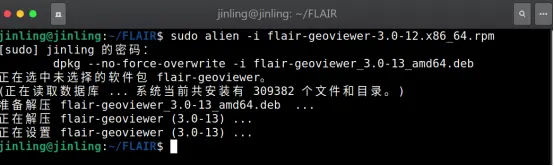

再安装flair-geoviewe，命令如下

sudo alien -i flair-geoviewer-3.0-12.x86_64.rpm

安装FLAIR主程序: sudo alien -i flair-3.0-12.noarch.rpm

3.1.8 运行测试

用命令行打开flair,打开文件example.ini,如果出现报错提示：Set Fluka Directory。这里就需要最后做一个简单的手动操作：进入Flair的配置界面Config，将安装路径/home/jinling/FLUKA2011.3.0/fluka2011-3.0/bin复制到Fluka Directory中，其他不变。设置好之后点击Ok。

再进入运行Run界面，点击Start。发现可以正常运行了。同样设置5个cycle。

运行完成后，点击Process，合并fort文件得到.bnn文件就可以画图了。我们这里的测试用例为一个简单的模型，几何没有报错，运行也没有报错，说明安装成功。

用上述手动逐步安装完成后还可能出现了一个警示warning: PIL.Image and PIL.ImageTk not found. 如下图：

Vasilis教授的针对这个问题的回复是用命令行进行修补：

sudo apt install python3-pil.Imagetk

修补完成后就不会有错误提示了。

3.2 repository库安装

 （略）

4.小结

意大利核物理研究所(INFN)和欧洲核子中心(CERN)的分家，为用户提供了多个FLUKA版本以供选择，虽然选择更多了，但也增加了选择的难度。我们这里选择了CERN维护的新版本主要还是出于对Flair的喜爱和依赖。尤其是物理师用惯了商业TPS，如果没有GUI是不可想象的。
