焊接，也称作熔接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。

现代焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。

焊接生产的特点：

（1）节省金属材料，结构重量轻。

（2）以小拼大、化大为小，制造重型、复杂的机器零部件，简化铸造、锻造及切削加工工艺，获得最佳技术经济效果。

（3）焊接接头具有良好的力学性能和密封性。

（4）能够制造双金属结构，使材料的性能得到充分利用

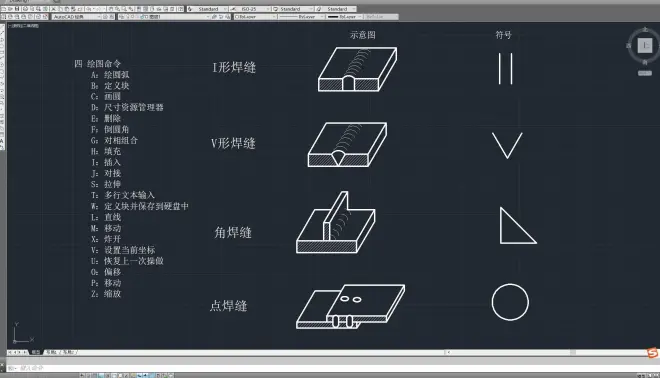

I 形焊缝，是不开坡口，直接在接缝上施焊，焊缝在箭头侧，一般I 型坡口肯定不是厚板，焊完后可能焊道背面也会有微微的凸起。

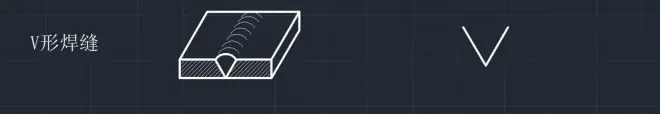

V 形焊缝，在钢板厚度为7～40mm时，可用V形坡口。

角焊缝指的是沿两直交或近直交零件的交线所焊接的焊缝。

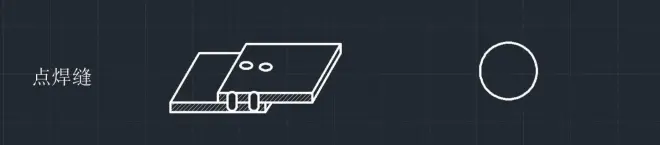

点焊后形成的连接焊件的点状焊缝。点的焊接，简称点焊。是指焊接时利用柱状电极，在两块搭接工件接触面之间形成焊点的焊接方法。
