电路学习笔记98——回转器和负阻抗变换器

16.6 回转器和负阻抗变换器

1. 回转器

(1) 回转器的基本特性

①　回转器是一种线性非互易的多端元件，而理想回转器可视为一个二端口，它的端口电压、电流关系可用下列方程表示.，其中r(回转电阻)、g(回转电导)简称回转常数，它们的关系为r=1/g

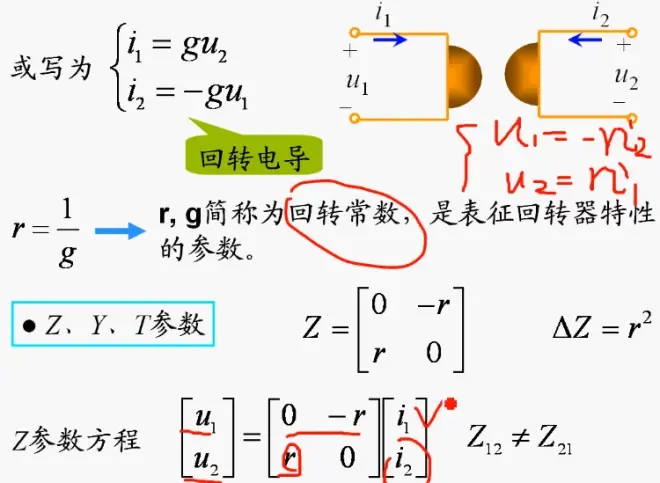

②　回转器的Z参数矩阵、Y参数矩阵、T参数矩阵如图。

 ③　任一瞬间输入理想回转器的功率为0，表示它既不消耗功率又不发出功率，是一个无源线性元件。

(2) 回转器的等效电路如图（左边为回转电阻模式,右边是回转电导模式）

(3) 回转器的应用

①　回转器具有把一个电容回转成一个电感的能力，实现没有磁场的电感，这为实现难于集成的电感提供可能性。

②　两个回转器的级联相当于一个变比为n=g2/g1的理想变压器。

 2. 负阻抗变换器

(1) 负阻抗变换器（NIC）是一个将阻抗按一定比例进行变换并改变其符号的二端口元件，它的符号如图。

(2) 负阻抗变换器的基本特性

①　电流反向型NIC的端口特性方程如图，表面其电压的大小和方向不变，而电流经传输后改变了方向。

②　电压反向型NIC的端口特性为方程如图，表面其电流的大小和方向不变，而电压经传输后改变了方向。

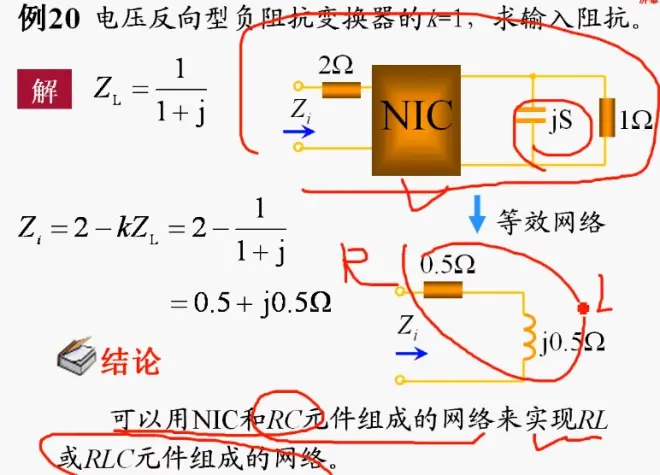

(3) 正阻抗变为负阻抗的性质：对于电流反向型的NIC有Z1=-Z2/k，对于电压反向型的NIC有Z1=-kZ2，表面NIC有把一个正阻抗变为负阻抗的本领。

 (4) 可以用NIC和RC元件组成的网络来实现RL或RLC元件组成的网络。
