1、前期工作

从FATFS网站上下载相关软件包（http://elm-chan.org/fsw/ff/archives.html）

准备正点原子战舰板SD卡实验例程代码

2、拷贝ff14b到Middlewares文件夹下，并修改文件夹名字为FATFS

3、把FATFS文件夹中的diskio.c和ff.c两个文件加入到新建的Middlewares/FATFS分组下

编译，等看编译结构，修改错误

简单来说，就是diskio.c文件中原来存放的函数在我们程序中不存在。简单粗暴，就是删除这部分代码，后面我们根据自己写的驱动代码再进行添加。

编译，等看编译结构，修改错误

FATFS默认是使能RTC功能的，这里需要用到get_fattime函数，但是该函数没有定义，这里有两个解决办法：① 编写一下这个函数 ② 通过ffconf.h把这个功能关掉

这里演示一下第二个办法：

编译，等看编译结构，修改错误

现在只有warning，因为我们把diskio.c里面的函数内部实现都删除了，也没有返回值，所以提示这个warning。

4、修改ffconf.h文件

从ffconf.h前面往后看配置项，有很多配置项，这里我们明确一下是最简移植，所以简单修改3个配置项即可，FF_USE_STRFUNC、FF_CODE_PAGE和FF_VOLUMES

#define FF_USE_STRFUNC 1

看注释就很清楚，开启这个宏就可以使用字符串辅助函数，如f_gets()，f_putc()，f_printf()。这些函数在进行文件读写操作有用到。

(注：有比较多的配置项都是配置是否可以使用相关函数)

#define FF_CODE_PAGE 936

由于作者是日本人，所以原先这个宏的值是932，而我们要设置成936即为简体中文编码，当不正确设置会导致打开文件失败

#define FF_VOLUMES 1

这个宏是设置有多少个卷，简单来说，就是说你需要挂载多少个设备，在这里，我们只挂载1个SD卡设备，所以设置为1

其他宏可以根据自己需求进行修改，提示一点，假如功能用不了，可以看看宏是否有开启

5、修改diskio.c文件

这里的diskio.c中有5个函数，disk_initialize、disk_status、disk_read、disk_write、disk_ioctl

首先先把物理磁盘号的宏设置好

编写disk_status函数

该函数的功能是获取驱动器状态的，当然大家可以根据返回状态进行编写，这里可以直接返回“RES_OK”

编写disk_initialize函数

该函数的功能用于对硬件进行初始化，注意需要包含相对应的头文件

编写disk_read函数

该函数的功能是用于SD卡中读取数据

编写disk_write函数

该函数的功能用于向SD卡写入数据。

（注：这里涉及到FF_FS_READONLY宏，默认只读功能关闭，写操作相关函数才能使用）

编写disk_ioctl函数

该函数的功能用于控制设备实现指定功能，用于辅助FATFS中的其他API

6、编写测试代码

函数内部比较简单，用到f_mount函数、f_open函数、f_write函数和f_read函数，以及f_tell和f_lseek函数。

简单说一下函数做了什么事情：

① 通过f_mount挂载SD卡设备

② 通过f_open打开文件(这里注意函数的第三个参数，创建一个文件，可读可写)，这里的文件是空的

③ 打开文件成功后，通过f_size看看文件大小，通过f_read读取一下数据，假如有数据读取到，那就打印出来原始数据。由于这里属于新建文件，所以读取不到信息的。

④ 通过f_write写入数据“33689745”

⑤ 继续调用f_write在后面继续写入"2222"

⑥ 由于使用f_write会把读写指针往后偏移，所以读取数据前，使用f_lseek进行偏移到头部，然后再通过f_read读取数据并打印

⑦ 操作完成，通过f_close关闭文件

通过串口助手可以看到，打印信息

打开SD卡，查看到有TEST.TXT文件，内容如下：

注意一下：定义FATFS和FIL变量，我们采用的是定义一个指向FATFS和FIL的指针变量，然后通过内存管理进行申请内存。这样会减少内存的开销。

假如我们定义局部变量的话，这样子占用的内存空间太大了。

还有一种方式就是定义成全局变量进行使用。

上面测试代码中用到的文件系统开放API函数介绍

通过f_mount函数对磁盘进行挂载，在这里就是SD卡了。

注：常见错误返回值：FR_NOT_ENABLED和FR_NO_FILESYSTEM。

假如是FR_NOT_ENABLED，这时候你得检查一下是否已经申请到内存

假如是FR_NO_FILESYSTEM，这时候你得检查一下SD卡的文件系统是否被破坏了，或者不是FAT32。

通过f_open函数对文件进行打开。

注：函数的形参mode比较重要，可以理解为对形参path文件的操作权限

FA_READ就是读权限、

FA_WRITE就是写权限，

FA_OPEN_EXISTING就是打开已有的文件，没有该文件会失败

FA_CREATE_NEW就是创建一个新文件，已存在文件会出现提示FR_EXIST错误

FA_CREATE_ALWAYS就是创建一个文件，假如已存在的话，会对其进行覆盖

FA_OPEN_ALWAYS就是打开一个文件，假如不存在的话，就会创建

FA_OPEN_APPEND功能和FA_OPEN_ALWAYS一样，只不过读写指针会在文件末尾

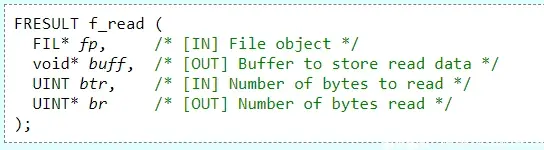

通过f_read函数进行文件数据读取

注：btr是你要求要读多少数据，而br是已经读到多少数据，可以对br进行判断看是不是读完了。

通过f_write函数进行文件数据写入

这里的参数跟f_write差不多。这个函数需要注意的是写完数据后，它的读写指针会在尾部，所以你想对写入内容进行读取，就需要重新把读写指针偏移到开头，用到f_lseek函数。

注：操作完之后，需要f_close，非常作用，不然后果就是啥都没有干
