防静电地板-智能温控通风活动地板
智能温控通风地板系列是宁波乐品网络设备有限公司针对数据中心的机柜高密度化、热载荷的多变化,所开发了一系列高效益和节约能源的导向温控通风板解决方案。根据安装在机柜上的传感器监测装置作出实时反应,自行调整地板风量开口的大小与方向,达到调整风量的作用,及地板上层空间温度基本温定可控的效果,最终实现为机房的高负载区按需输送冷量的目的,达到节能减排。
智能温控通风活动地板特点:
1.减少送风旁流,提高了送风能力和能源效率,并能均匀地传送到整个服务器机柜,保证最高送风率;提高能耗效率,易使高密度机柜散热。
2.牢固和耐用。金属结构使地板的最高负载的气流板在市场上安全系数无后顾之忧。
3.可以与多种高架地板匹配安装,快速便捷 。
4.压力平衡扩散叶片,提供细粒度手动风量控制,减少资本投资

编辑
智能温控通风地板能有角度的将冷风导向机柜,几乎消除送风旁流,因而显著的节省能源。根据安装在机柜上的传感器监测装置作出实时反应,调整送风量。向已经安装了高架活动地板的业主提供了改造的方案,应对高密度机柜的使用无需投入大量资金进行地面设施的改造。面对新技术的引进所带来的挑战,数据中心的技术和基础设施的不断发展,宁波乐品网络设备有限公司在设计理念中引入新的思路,考虑到极端的高密度机柜的使用、频繁变化着的热载荷的冷却。

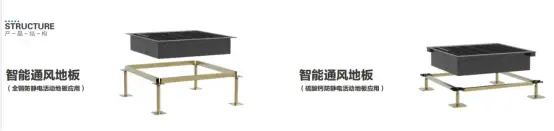

智能温控通风活动地板结构
智能地板拥有 12 个叶片,分为 4 组。每组叶片(3 片)由一个舵机控制,共 4 个舵机,可根据不同的模式实现相应功能。

编辑
五种模式控制:
1.四区模式
所有四个区域独立运行,高速 PID 回路根据每个相应的温度传感器计算当前位置。 该模式提供最高程度的能源效率并控制输送的气流。
2.双区模式
区域 1 和 2 以及区域 3 和 4 分别与单个 PID 回路配对。 每对都在两个区域
之间的最高温度下运行。 此模式非常适合安装在智能通风地
板或共享过道设计之下。
3.单区模式
所有四个区域1-4组合在一起形成一个PID回路,该回路操作所有四个传感器的最高值以确定位置。 这是最保守的控制选项。出厂前设置,
默认值,客户也可以根据需求变更设置温度值。
4.电压控制模式
设备将根据对应于给定的输入电压,运行以下开放通风率:0V=0%;2V=11% ; 4V=33%; 6V=56%; 8V=78%; 10V=100%
5.基本按键模式
基本按键模式是指在仅允许智能通风地板作为可调闸板运行。一旦进入基本按键模式,通过单次操作上下调整 5%的通风率
