2023春季高级CMOS九同方仿真——作业14.2

2023-04-02 20:40 作者:森刻马刀 0人读过 | 我要投稿

单端放大器电路图

原条件：

net

I=0.5mA

输入与输出波形

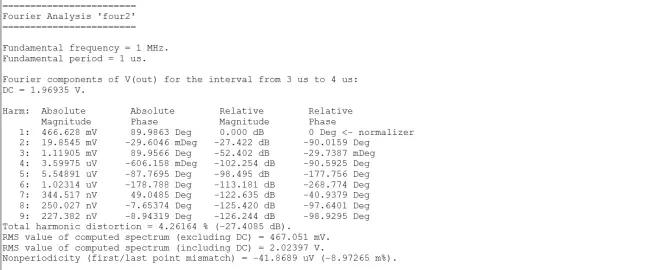

傅里叶变换分析，可见谐波失真-27.4085dB

宽长比翻倍

I不变

谐波失真增加了约6dB，理论上应该是3dB

电流翻倍

谐波失真增加约3dB

差分放大：
