用Simulink对示波器.CSV文件分析THD

1.打开matlab 定位到我们matlab的工作区，如果没有工作区，建议自己建立一个属于自己的工作区（D盘或者什么盘新建文件夹 MATLAB_workspace），不要用默认的C盘用户什么的

2.进入之后需要注意两个点，如果matlab中，对应到我们刚刚建立的文件夹（MATLAB_workspace）是灰色的，说明matlab并不包含该路径。我们需要右键，把文件夹和子文件都添加到路径。

3.把示波器得到CSV处理一下。

我们把多余的东西处理掉，让数值显示完全

我们可以看见在每个时间间隔内， 0.3051-0.30485=0.00025

0.30535-0.3051=0.00025

这个就表示我们的示波器每隔2.5us采样一次

后期simulink的离散时间应该与其保持一致

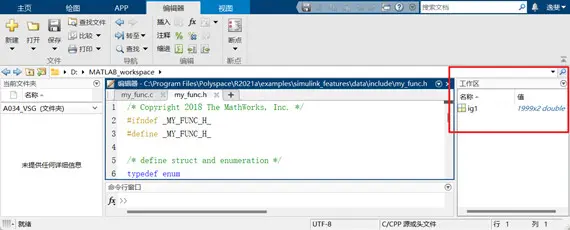

4.拖拽到matlab右边的工作区。输出类型为：数值矩阵

可以看到已经导入

5.打开simulink

搭建模型（离散时间为示波器的采样的步长）。ig1为我们导入数值矩阵名称。

对仿真环节配置如下：

示波器配置：

6.运行仿真 运行时间设置的久一点（这里我设置1s）

观察结果可以看到是0.3s-0.8s就得到了波形，如果设置了0.1s大概得到的就是一条倾斜的线。

7.FFT分析

双击这个模块

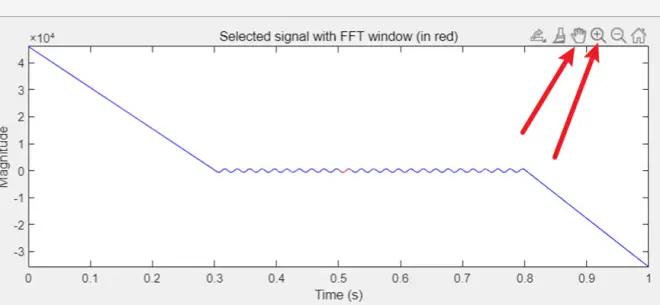

如果感觉上面的图怪怪的可以放大看一下细节图

来看一下最后的效果吧，还是很美观的~
