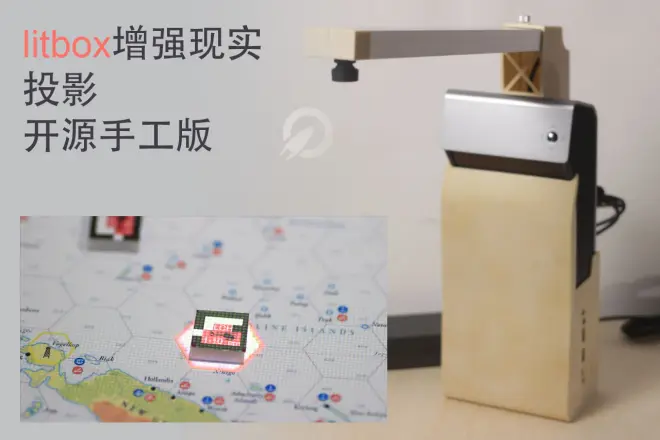

Litbox增强现实投影开源版资料-自己动手撸一台
Litbox是一款AR（增强现实）产品。它把虚拟的数字内容投射到现实世界的物体表面。比如在兵棋中，它通过投影提示你这个算子的机动点已经消耗完了，不能再走了。或者把自动裁决的结果投射到棋盘上。litbox是一种很典型的虚实结合、或者说是对现实世界进行扩增（Augmented）的产品。
Litbox在互动性的群体活动，如桌面游戏（兵棋推演）、游戏化教学（商务运营沙盘培训）、计算机辅助绘图等领域具有较大的应用价值。如果大家需要在自己的专业领域使用Litbox，而且有些定制化的需求，不想去购买商品化的litbox的话，你可以使用市面上常见的零件自己打造一台。我们决定公开一个开源的Litbox手工版。
一、手工版规格
基本参数：
投影尺幅：1024mm*580mm
投影物理分辨率：1280*768
投影亮度：450流明（适合室内、避免强光照射）
投影灯泡寿命: 30000小时
扬声器输出：1w*2
摄像头分辨率：1920*1080
外形尺寸：100mm*135mm*400mm摄像头支臂收纳状态
整机重量：720g（不包含电源适配器）
整机功耗：90w
（注：以上参数是在eco节能静音模式下数据）
主计算机参数
cpu: Intel 11代 i5-1135G7低电压处理器（为保证散热静音体验）
内存：8G单根
硬盘：128G m.2固态硬盘
显示：Mini DP + HDMI2.0 4096x2304 60HZ
操作系统：Windows10（推荐）Linux
对桌游（兵棋）的支持
支持地图的最大区块（六边形）数量50*32
支持兵棋算子数量：128个
二、零件选型（结构件）
3d打印件
提供stl格式的3d打印数据文件，如果需要发邮件joinlab@foxmail.com 说明您的应用领域可免费获取。该文件可以直接发送给3d打印服务商，打印的材料可以选择尼龙或者带有一定韧性的树脂。参考打印制作费约500元，不同的服务商以及打印材料可能略有出入。
摄像头支臂
在网上购买led铝灯槽 20mm*40mm 无边款。切割长度350mm，建议银色/黑色/香槟色。购买一只。约10元
二、零件选型（主要部件）
投影机
lg PH450UG超短焦投影。约3000元
主计算机
NUC主机均可，可以直接网购。性能参数无特殊要求，推荐i3 1115G4及以上。为了确保能匹配3d打印外壳，主板尺寸可参考：
购买主板时可以向商家一并购买m.2固态硬盘（128G）和内存（8G），也可以在其他商家购买。推荐：光威（Gloway）128GB SSD固态硬盘 M.2接口
光威（Gloway） 8GB DDR4 3200笔记本内存
这部分加起来约2180元
usb摄像头
摄像头模组是识别桌面上的交互道具（例如棋子等）的重要组件。可以直接网购。约240元
USB摄像头模组免驱H.264压缩格式IMX291星光级低照度1080P无畸变
为保证和3d打印件配合并顺利插入铝槽支臂，参考尺寸：
摄像头模组一般是一个单板，需要为它搭配一个镜头。选用的镜头应该能“覆盖”整个投影画面区域。推荐镜头：Openmv4K高清无畸变不变形M12工业镜头镜嘴2.1mm焦距。约40元
三、零件选型（附件）
电源
19V6.32A电源适配器。约65元
键鼠
罗技（Logitech） 无线键鼠套装 MK245 Nano 办公鼠标键盘套装 紧凑型 可调支架 白色。约115元
热熔滚花螺母以及螺钉
3打印的壳体中需要植入热熔滚花螺母以方便固定螺丝。热熔螺母和螺丝可以多买点（一般商家不会几个几个地卖）共计约30元
规格
M3*3*4.5(50个)
M2.5*4*4(50个)
M2*4*3.5(30个)
M1.6*4*2.5(100个）
T型热熔铜螺母 QTH-M3x4.8+0.6-OD4.6-HD5.5（5个）
普通的电烙铁压入的话操作不太方便。推荐购买专用的工具：
M1.4-1.6-2-2.5/M3-6热熔铜螺母植入工具936导热铜螺母植入。168元
注意：手工打造一台litbox需要较强的动手能力，我们提供的资料仅供参考（为了避免广告，提供关键参数和型号，大家自己网购），我们并不保证大家的最终完成效果。
