为您解答什么是 截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到大的，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

截止阀型号编制

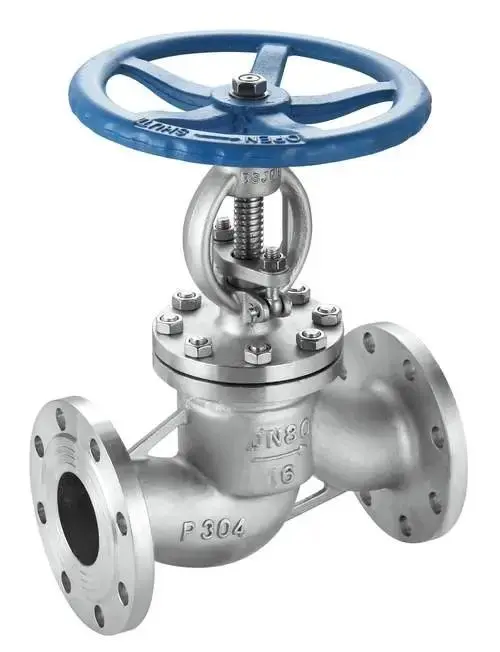

截止阀图

截止阀工作原理

截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

截止阀应用

截止阀作为最重要的截断类阀门之一,在航空航天领域发挥着重要的作用。作为航天设备的重要元件,截止阀实现了介质输送、截止、调节等功能,其密封性能直接影响到航天设备的安全可靠运行。研究典型截止阀密封特性的影响因素及影响规律,对阀门密封副的结构设计具有指导意义,从而提高阀门的密封性能和可靠性。

截止阀分类

1）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

2）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

截止阀选型指南

高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上选用截止阀为宜。

管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

小型阀门可选用截止阀，如针阀、仪表阀、取样阀、压力计阀等。

有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm的管路上，宜选用截止阀或节流阀。

合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式节流阀。

氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

城市建设中的供水、供热工程上，公称通经较小。

截止阀维护保养

第一、截止阀注脂时，常常忽视注脂量的问题。注脂加油后，操作人员选择阀门和注脂联结方式后，进行注脂作业。存在着二种情况：一方面注脂量少注脂不足，密封面因缺少润滑剂而加快磨损。另一方面注脂过量，造成浪费。在于没有根据阀门类型类别，对不同的截止阀密封容量进行精确的计算。可以以截止阀尺寸和类别算出密封容量，再合理的注入适量的润滑脂。

第二、截止阀注脂时，常忽略压力问题。在注脂操作时，注脂压力有规律地呈峰谷变化。压力过低，密封漏或失效,压力过高，注脂口堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时，注入的润滑脂多流入阀腔底部，一般发生在小型闸阀。而注脂压力过高，一方面检查注脂嘴，如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化，要使用清洗液，反复软化失效的密封脂，并注入新的润滑脂置换。此外，密封型号和密封材质，也影响注脂压力，不同的密封形式有不同的注脂压力，一般情况硬密封注脂压力要高于软密封。球阀维护保养时一般都处于开位状态，特殊情况下选择关闭保养。其他阀门也不能一概以开位论处。闸阀在养护时则必须处于关闭状态，确保润滑脂沿密封圈充满密封槽沟，如果开位，密封脂则直接掉入流道或阀腔，造成浪费。

安装后，截止阀应定期进行检查，主要检查项目：

(1)截止阀密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)截止阀检修装配后，应进行密封性能试验。

截止阀注意事项

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及微动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

截止阀故障排除

1、阀杆转运不灵活

1、阀芯盖接角太紧或轴承磨损。 

  解决方法：调整填料松紧度或更换轴承。 

  2、阀杆或阀杆螺母之间有杂物或灰尘，阀杆或阀杆螺母受损。 

  解决方法：拆开清洗阀杆，如果损坏更换阀杆或阀杆螺母。 

  3、启闭装置出现故障。解决方法：按装置说明书检查出故障后维修。

2、密封面泄漏

1、密封面是附有污物。 

  解决方法：清洁密封面。 

  2、密封面受损伤。 

  解决方法：磨修密封面或更换密封面。

3、填料函泄漏

1、填料松动或填料压盖压偏。

  解决方法：应将填料压盖均匀的压紧。 

  2、填料失效。 

  解决方法：更换新的填料。 

4、中部法兰部位泄露　

1、法兰连接螺栓没有拧紧或松紧不均匀。 

  解决方法：将螺松开，然后重新均匀对称拧紧。 

  2、垫片损坏或失效。 

  解决方法：更换垫片。 

  3、法兰密封面间有污物。 

  解决方法：卸下清洗法兰。
