实验室内无源选频式中波天放装置制作

2023-06-30 12:30 作者:贵阳路神  | 我要投稿

      如今的中波广播效果远远不如以前了。一直想DIY 一套中波天线放大器来改善一下收音效果。

       闲着没事,在网上收集相关资料,也将就身边的材料,花费不多,经过简单筹备,做了个试验。结果还比较满意。现介绍如下,供感兴趣的朋友参考。

       一米见方的木条十字框架。线圈固定采用自粘式不干胶吸盘(见图),十字木条每边大约20个,先粘贴在木条上,绕制时,漆包线穿过上面的方孔即可固定。当然,你也可以采取其他方法固定线圈,防止线圈滑脱。

      本装置谐振范围:(560-1600千赫,直接用收音机测出)

放大倍数:无法测定

使用方法:

在室内收听一中波电台,只要能收到微弱信号即可,将收音机靠近本装置,调整本装置,适当转动收音机方向(经试验,垂直于本装置效果最佳),广播声音定会增大许多。 应用
效果:详见本站视频链接:

1、https://www.bilibili.com/video/BV1F14y1m7DC/?

2、https://www.bilibili.com/video/BV13s4y1F7vw/?

3、https://www.bilibili.com/video/BV1Vu411h784/?

制作尺寸
电路图
自粘式不干胶吸盘

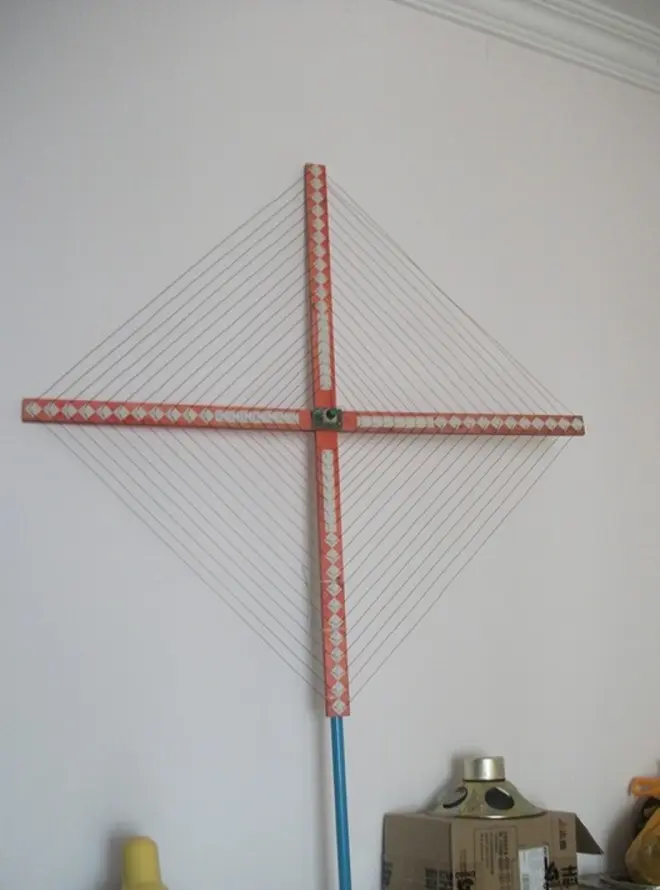

外观

图中参数是笔者所用,读者可以根据自身情况变通。
