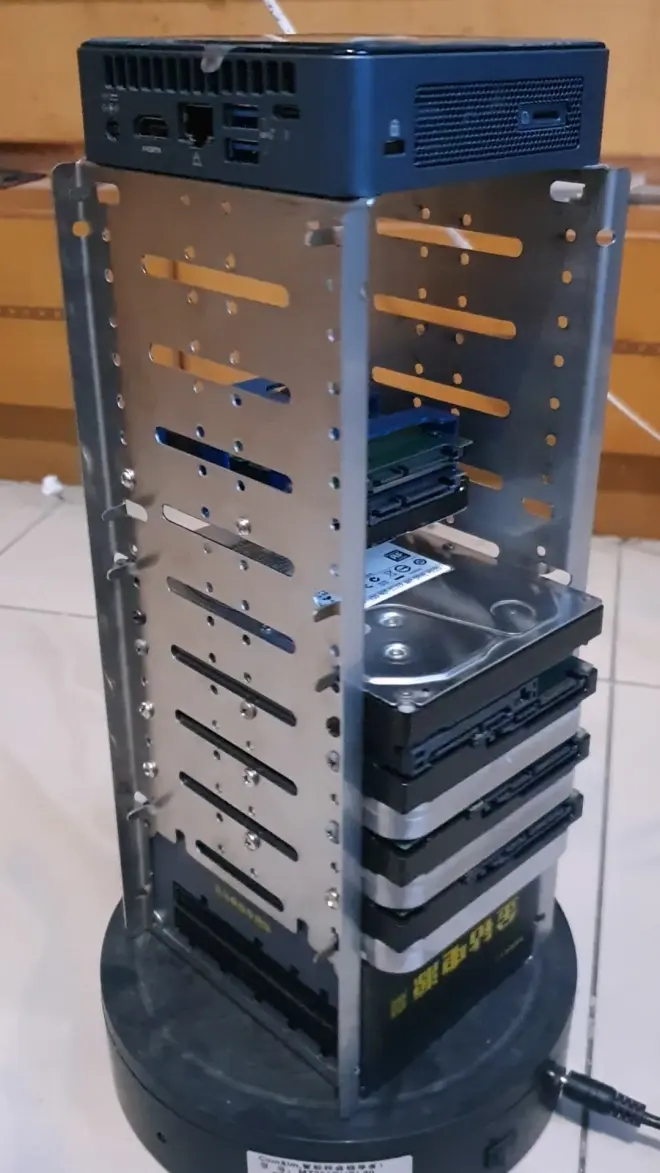

做了一个intel NUC的通用硬盘架，9盘位，安装薄版NUC8之后整体的长宽高是16x12.5x35cm，7L体积，内置电源。

零件列表

1 定制硬盘架

2 m2.5不锈钢螺柱4个

3 m2.5螺丝4个

4 m4*100 7字不锈钢螺丝4个

5 实心不锈钢拉手2个，m4螺孔128mm孔距

6 ATX电源24针转DC公头转接线带开关

7 intel NUC

8 JMB585 nvme转5口sata扩展卡

9 SFX电源

10 sata数据线和机箱螺丝若干

组装步骤

1 拆除NUC底盖，安装JMB585 nvme转5口sata扩展卡和m2.5不锈钢螺柱。这里用的是intel NUC8i5薄版，对应用的m2.5不锈钢螺柱的规格是15mm长的。换用其他型号的NUC时要根据其机箱厚度换用其他长度的m2.5不锈钢螺柱。

2 在定制硬盘架上安装NUC和SFX电源。这里用的是先马的SFX金牌全模组电源。

3 安装硬盘，硬盘支持正反装，2.5寸盘可通过转接支架安装。

4 接sata数据线，sata电源线和ATX电源24针转DC公头转接线，NUC和硬盘用650瓦SFX电源统一供电。

5 定制硬盘架两侧有卡位可以免工具加装12cm机箱风扇，风扇接SFX电源供电。

6 组装7字不锈钢螺丝和实心不锈钢拉手作为提手。

组装完成后接上电源线按NUC的开关键即可开机

问答

为什么用SFX电源？

首先是SFX电源的尺寸和3.5寸硬盘基本一致，方便堆叠。其次是安静且功率有足够冗余。

为什么做9盘位？

目前市面上的NVME转sata扩展卡最高支持8口扩展，加上NUC一般还自带1个sata口，所以做成9盘位。另外9盘位的尺寸也刚好在硬盘架侧面配置2个12cm风扇。

兼容哪些型号的NUC？

除了几款尺寸明显加大的型号外，从第一代NUC3到最新的NUC12，内部主板的螺丝孔位都是90.4x95mm，螺丝规格都是m2.5。所有螺丝孔位是90.4x95mm的NUC在安装上都可以兼容。

此外用SFX电源对NUC供电需要NUC支持12V输入，否则只能用回NUC的原装适配器供电。

NUC的供电电压可以参考intel的技术文档，在Power Supply Connector的段落会有提及。

网址https://www.intel.com/content/www/us/en/support/articles/000005545/intel-nuc.html

目前已知只有深红峡谷，寒霜峡谷，猎豹峡谷这三型NUC不支持12V输入，其余型号都支持。

成本多少？

结构部分：

硬盘架用1mm厚不锈钢板定制，淘宝价50元。ATX电源24针转DC公头转接线淘宝价15元。提手和螺丝螺柱不到15元。总共不到80元。

硬件部分：

NUC8i5算1000元，JMB585 nvme转5口sata扩展卡加sata线算100元，先马SFX电源算400元。我这套总共1500元。省点的换用NUC5i3和杂牌SFX电源应该700元以内可以搞定。壕的可上顶配的NUC12i7，4000元以上。

能否做成机箱？

可以再做一个类似苹果mac pro的抽拉式外壳，盖住硬盘和电源，只露出顶部的NUC机箱和提手。不过现在还没做。

硬盘架的图纸

链接:https://pan.baidu.com/s/11HncGGPEdLnJkBDXE9kuBw

提取码:oq54
