网格桥架配件种类、开放式网格桥架安装效果图讲解 ,桥架安装配件合集,简单快速看懂

2023-06-14 16:40 作者:宁波乐品Tracy  | 我要投稿


网格桥架配件种类、开放式网格桥架安装效果图讲解 ,网络格桥架安装配件合集

乐品网格桥架


网格连接件:卡扣组件BFK011

用处:1.用于两根网格桥架直段的链接;2.转弯处的固定。

适用:所有的所有的网格桥架

包括:内卡*1,内卡*1,M6*20马车螺栓*1,M6法兰螺母*1

特点:1.有教好的连接强度;2.通用性好



乐品网格桥架卡扣


网格桥架连接件:加强条组件BFK021

用处:两个网格桥架直段的连接、

适用:所有网格桥架

包括:网格加强条*1,网格卡扣组件*3套

特点:连接强度高,稳定性强。


乐品网格桥架加强条


网格连接件:转弯加强条组件,L 形连接件组件:BFK051

用于:T型转弯,十字型连接,L型转弯制造。

适用:所有网格桥架

包括:网格L型连接件*1,网格卡扣组件*2


乐品网格桥架L型连接件


网格吊挂件:几型横担

用于:用于天花板下网格的吊装

适用:不同宽度网格配不同长度的横担,一般横担长度是网格桥架宽度+80MM。

包括:几型横担单独出售,另配螺杆*2,六角法兰螺栓、螺母*2套。

特点:1.高度可调节。2.美观大方。3.安装方便。

乐品网格桥架几型横担


网格桥架吊挂件:挂钩BF511

用于:网格桥架的悬挂安装

适用:宽度300MM以下的网格桥架

包括:单独购买。另外配(M6.M8.M10)螺杆*1,六角法兰螺栓、螺母*1套。

特点:轻巧,方便,成本低。

乐品网格桥架吊挂件


网格桥架支撑:50地支撑

用于:可固定在机顶和地面上。

适合:50MM宽度网格桥架。

包括:单独购买。

特点:安装方便,成本低。

乐品网格桥架50地支撑

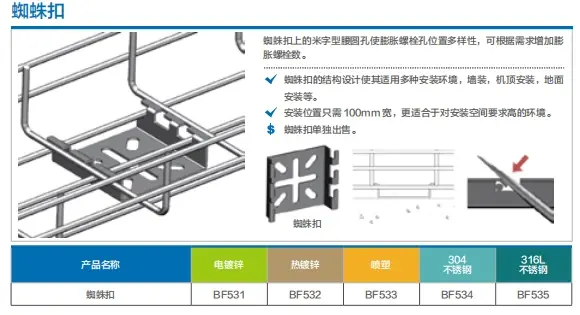

网格桥架吊装件:蜘蛛扣

用于:网格桥架的悬挂安装,墙装,地面和机顶安装等。

适用:适用于100MM宽度网格桥架

包括:单独购买

特点:轻巧,方便,成本低

乐品网格桥架蜘蛛扣


网格桥架地装支撑:桥型支撑组件

用于:地面,地板下面或者机柜顶部的安装网格桥架,高度可定制。

适用:宽度100-600MM网格桥架

包括:横担*1,几型支撑座*2,M8 六角法兰螺栓螺母*2套

乐品网格桥架地支撑

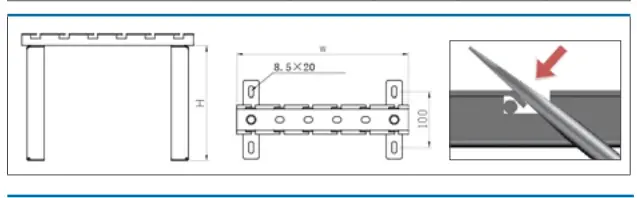

乐品网格桥架地支撑图纸


  宁波乐品网络设备有限公司专业生产光纤槽道、网格桥架、各类钢走线架、铝合金走线架、各种新型桥架、C 型钢等产品,并免费提供设计方案。欢迎咨询和来厂考察。
