Ansys Maxwell 激励参数化

1、对于参数化Design涉及到变量（Variable）在Maxwell中变量的类型分为工程变量（Project Variable）和设计变量（Design Variable）

      工程变量（Project Variable）:必须要加前缀 " $ ",可在该Project下的所有Design中使用。

      设计变量（Design Variable）：只能是字母开头，后面可以接数字和下划线，只能在定义该设计变量的Design内使用。

 2、这里以如图1圆环电感为例，我们给线圈不同的电流激励变量，从而产生不同的电感量。



具体步骤如下：

  （1）定义设计变量（Design Variable）

   在Project Manager 下面选中该设计—>右键—>Design Properties—>进入添加变量弹窗，如图2、3所示。

（2）定义变量名

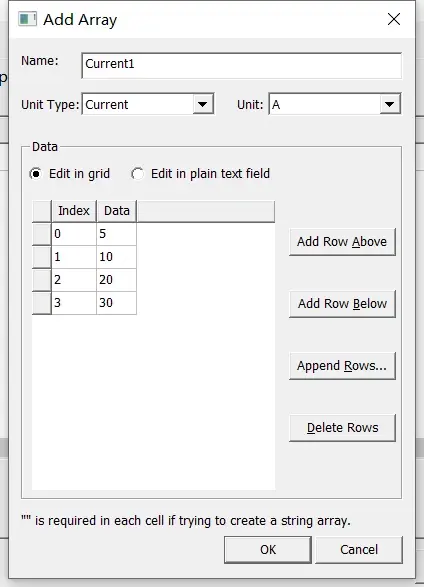

在添加变量的弹窗—>左下角“  Add  Array”按钮点进去—>弹窗（该弹窗就是定义变量名的窗口，如图4所示）

这里定义数组变量名窗口里

Name 我们取为“ Current1 ”

Unit Type下拉选 “ Current "，Units（单位，随着Unit Type选择而变化）定为  A

点击Add Row Above按钮在空白处添加表格。如图5所示在表格输入相应的数值

（3）定义完数组变量后，弹窗点击OK后，在定义变量的弹窗里就多了刚刚添加的数组变量，如图6所示。

（4）定义数组索引

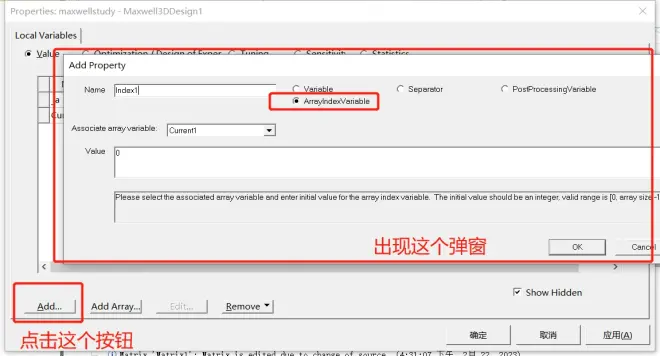

还是在定义变量的弹窗，点击  "  Add  " 按钮，进入新弹窗，name类型我们勾选 ArrayIndexVariables (变量名为数组类型)，后弹窗里会自适应找到我们之前定义的Current1数组变量，这里Value为0表示index为0数组对应其第一个数，如图7所示。OK退出变量定义窗口。

3、定义激励

在定义激励的窗口里，电流值输入窗口，我们输入刚刚定义的索引index1，如图8所示。

4、其他网格边界等设置完成

5、设置扫描

Optimetrics—>右键—>Add—>Parameric—>弹窗。如图9

在扫描弹窗里点击"   Add...  "按钮—>进入扫描编辑窗口，设置如图10

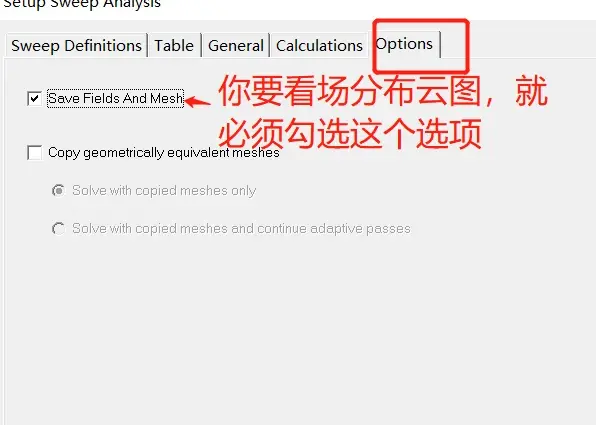

在扫描弹窗里注意勾选Options面板下的Save Fields And Meshs才能看到场量的云图那些。

6、求解

7、在Solution Data弹窗里如图11所示点击省略号，可以选择不同的index值，后面电感值展示结果也相应的改变。
