焊接车间焊烟处理除尘器工艺流程

焊接车间焊烟处理除尘器工艺流程：

焊烟烟尘→吸尘罩→管道→滤筒除尘器→风机→烟尘

流程说明：

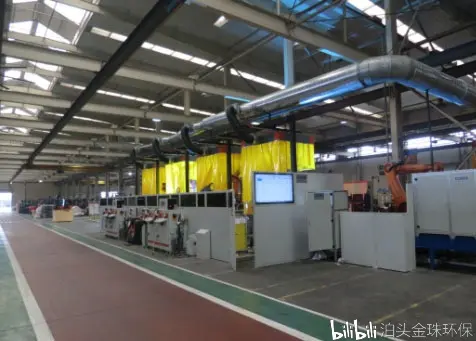

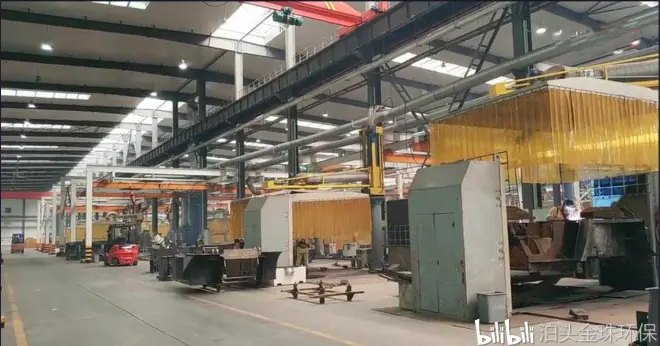

焊接产生的烟尘废气由收集罩吸气臂瞬间捕集收集后，经采用渐变管径式（目的是平衡管路末端风速风量）的主管道进入高效滤筒除尘器，烟尘废气在高效滤筒除尘器内被高效净化滤件阻截净化，部分大颗粒烟尘由于重力作用落入除尘器下部的灰斗，另一部分小颗粒烟尘在风机负压作用下附着在滤件外侧，脉冲阀在控制仪的控制下，每隔一定时间，自动对系统滤件由里至外进行反吹清灰，反吹过程中小颗粒粉尘落入灰斗内收集，灰斗内积累到一定量的粉尘后，需要外运处理。洁净的气体穿过滤件，进入排气口，在离心式通风机的作用下由烟囱高空排入到大气中。

滤筒除尘器是一种新型过滤除尘装置，具有净化效率高、外形尺寸小、过滤面积大、过滤效果好、压力损失小、滤筒使用寿命长、安装维修快捷方便、可连续使用等特点。滤筒除尘器设有进风口、滤筒、出风口、气包、脉冲控制仪、喷吹阀、喷吹管等，滤筒是由聚脂纤维折叠、卷制而成，其下端封闭，上端中心正对喷吹管下口．含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离气流沉降到集尘室内，细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出；当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外快速射出，将滤筒外表面的粉尘吹下落入集尘室内，*后由放灰斗排出。除尘器清灰采用脉冲喷吹方式，既做到了彻底清灰，又不伤害滤筒，使滤筒使用寿命得以保障。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。
