SSD(Single Shot MultiBox Detector)

2023-04-09 10:47 作者:xhy2023 0人读过 | 我要投稿

论文地址：https://ar5iv.labs.arxiv.org/html/1512.02325

简述

SSD(Single Shot MultiBox Detector)属于one - stage套路。在保证了精度的同时，又提高了检测速度，相比当时的Yolo和Faster R-CNN是最好的目标检测算法了，可以达到实时检测的要求。对于Faster R-CNN，它是一个two - stage的方法，先通过CNN得到候选框，然后再进行分类和回归，而Yolo与SSD可以一步到位完成检测。相比于YOLO，SSD采用CNN来直接进行检测，而不是像YOLO那样在全连接层之后再做检测。SSD相比于YOLO还有两个重要的改变，一是SSD提取不同尺度的特征图来做检测，大尺度特征图（较靠前的特征图）用来检测小物体，小尺度特征图（较靠后的特征图，感受野大）用来检测大物体；二是SSD采用了不同尺度和长宽比的先验框（Prior boxes, Default boxes，在Faster R-CNN中叫做锚，Anchors）。Yolo算法的缺点是难以检测小目标，而且定位不准，但是这几点重要的改进使得SSD在一定程度上克服这些缺点。PASCAL VOC，COCO和ILSVRC数据集上的实验结果证实，SSD对于利用额外的目标建议（object proposal）的方法具有竞争性的准确性，并且速度更快，同时为训练和预测提供了统一的框架。对于300×300的输入，SSD在VOC2007测试中以59FPS的速度在Nvidia Titan X上达到74.3%的mAP，对于512×512的输入，SSD达到了76.9%的mAP，优于目前为止最先进的Faster R-CNN模型。与其他一步法目标检测算法相比，即使输入图像尺寸较小，SSD也具有更高的精度。

网络结构

SSD采用VGG16作为基础模型，然后在VGG16的基础上新增了部分卷积层，其网络结构如下图所示：

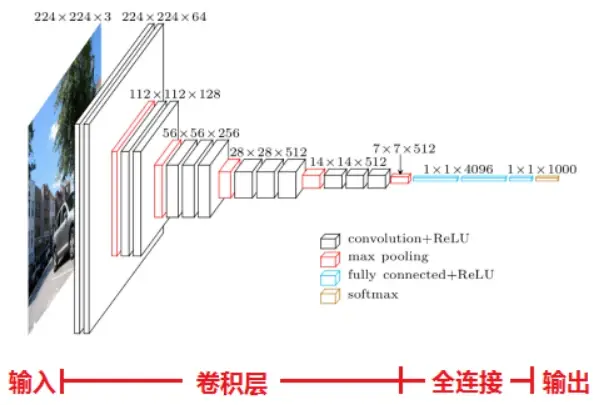

VGG-16有16层，包括13个卷积层和3个全连接层，卷积层卷积核的大小为3×3，步长为1，通过卷积层可以实现通道数的增加，池化层大小为2×2，步长为2，作用是降低特征图尺寸并能提高网络抗干扰能力，所有隐藏层后都带有ReLU非线性激活函数。第一次经过64个卷积核的两次卷积后，采用一次pooling；第二次经过两次128个卷积核卷积后，采用pooling；再经过3次256个卷积核卷积后，采用pooling；再经过3次512个卷积核卷积，采用pooling；再经过3次512个卷积核卷积，采用pooling，最后经过三次全连接。SSD网络结构对VGG16做了修改，将VGG16的全连接层fc6和fc7转换成 $3\times3$ 卷积层conv6和 $1\times1$ 卷积层conv7。修改细节如下：

SSD与YOLO不同之处是除了在最终的特征图上做目标检测之外，还选取前面5种尺寸的特征图进行检测，这6种特征图所在的层为： Conv4_3，Conv7，Conv8_2，Conv9_2，Conv10_2，Conv11_2，各自的尺寸分别为：(38,38), (19,19), (10,10), (5,5), (3,3), (1,1)。它们在原图上的感受野不同，尺寸越小的特征图看到原图的视野越大，因此大的特征图用来检测小目标，小的特征图用来检测大目标。Conv6采用带孔卷积，在不增加参数与模型复杂度的条件下扩大特征图的感受野，其使用扩张率(dilation rate)参数，来表示扩张的大小，Conv6采用3*3大小但dilation rate=6的扩展卷积，视野为13*13。

计算带孔卷积感受野的时候，把空洞也算进去了。原图的尺寸是 300*300，从conv7特征图开始，感受野的尺寸就大于原图的尺寸了，所以后面5种特征图的视野是整张输入图像，在这5种特征图上检测目标时只需要关心想检测的目标物尺寸，而不需要关心检测区域是否落入感受野范围内。

网络结构的最后两个部分是：Detection Layer和NMS。前面指定的6种特征图都需要接入Detection Layer，Detection Layer的输出与损失函数直接相关，因为这一层的网络结构由先验框决定。NMS是极大值抑制，它在网络的训练阶段没有使用，模型训练好后，测试时需要用NMS对预测结果进行筛选，去掉无效的、重复的结果。

先验框

SSD为6种特征图每个像素点都设置了一些尺度和宽长比(纵横比)不同的框，称为先验框(default box,anchor box,prior box)，设置先验框的目的是为了提取不同尺寸，不同位置的目标。不同特征图设置的先验框数目不同（同一个特征图上每个像素设置的先验框是相同的）。先验框的设置，包括尺度（或者说大小）和长宽比两个方面，特征图越小，先验框越大，使其能够检测出大目标；特征图越大，先验框越小，使其能够检测出小目标。

6种特征图总共会产生多少个先验框？论文里是这么设置的：

把最后一列求和，一共有8732个先验框。先验框的设置是以特征图上的像素点为单位的，像素的中心就是先验框的中心。确定了先验框数量后，那先验框的尺度该如何设置？尺度一般表示为长*宽的形式，但如果是正方形，那它的尺度只给出一个量即可，即边长。论文是先给出一个正方形的先验框，然后调整这个正方形的宽高比来产生不同形状的先验框。对于先验框的尺度，其遵守一个线性递增规则：随着特征图大小降低，先验框尺度线性增加：

除了这一个尺度，论文里还计算了另外一个尺度：

两个尺度设计总结在下表：

每个先验框的宽高比(纵横比)如何设置？第二种尺度的宽高比例只有1，即正方形框。第1,5,6个特征图具有相同的宽高比，第2,3,4个特征图的宽高比多了3和1/3。

一张图片喂给神经网络，网络中的每个先验框都需要去匹配一个真实框，这个真实框是记录在该图像的xml文件里的，以坐标(xmin,ymin,xmax,ymax)的形式给出，也会给出真实框对应的目标类别。一个先验框与匹配到的真实框之间会存在位置误差，假设第 i 个 default box 与第 j 个 gt box 匹配，其位置信息分别表示为：
