MIDI 线，及 MIDI - TRS 线
一次学会 MIDI 控制器

徐唯轶

建个系统来提质增效降本
专栏：工程师聊音乐设备

2023-05-14

标准 MIDI 线

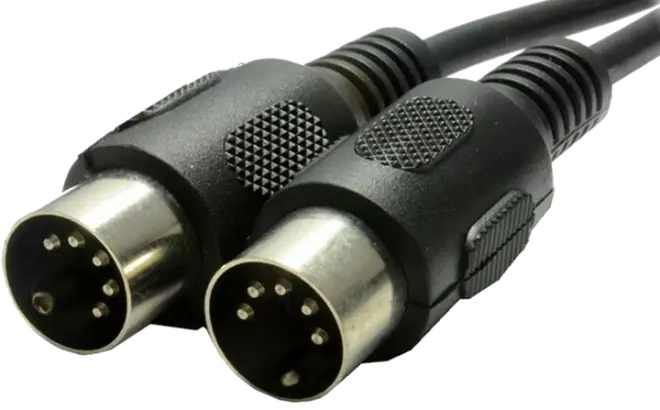

这是一根现代的标准 MIDI 公 - 公连接线。

图中可以看到有 5 针脚（5 pin），以及外包的屏蔽层。

注：左接头左下角，和右接头下方那个不是针脚，是金属外壳的凸起，用于防插反。

MIDI - TRS 线

事实上， 5 针脚在现在只用到 3 个。注：其中外壳是和 Sleeve （屏蔽脚）相连。

然后就有了灵魂拷问：TRS 就能满足了啊？

MIDI 协会（MIDI Association）一看，对啊，没毛病。

但大家别像 XLR （卡侬口），TRS（表情踏板）和 TRRS（手机耳机/话筒），将针脚刻意反向。

XLR：美国及中国主流，1-地，2-正，3-负。欧洲和日本有 1-地，2-负，3-正。
TRS：表情踏板有 TRS（T-变动电压、R-固定电压、S-地）、RTS（R-变动电压、T-固定电压、S-地）、TS（T-变动脚、S-地）。详见：《全新踏板没声音？表情踏板使用前的秘籍》https://zhuanlan.zhihu.com/p/529379152
TRRS：美国 T-左声道，R1-左声道，R2-地，S-话筒。国际 T-左声道，R1-左声道，R2-话筒，S-地。

所以 MIDI 协会出具了指导说明，也就上图。原文请见：

《Specification for use of TRS Connectors with MIDI Devices [RP-054]》https://www.midi.org/midi-articles/updated-how-to-make-your-own-3-5mm-mini-stereo-trs-to-midi-5-pin-din-cables

TRS 让接口更小、更便宜

MIDI 接口有 5 针（DIN 5），本身比 TRS 6.35 mm (普通吉他连接线大小）就大。插座就更大一圈。

这对小型设备的压力就比较大了，比如单块、或者双钉、三钉这类效果器。内部空间不大时，TRS 就成为了选择。

对于空间压力更大的效果器，TRS 3.5mm（耳机接口大小），甚至 TRS 2.5mm （更小的耳机接口）都出现了。

在成本上，MIDI 接头也许贵一点点，因为大点。但售价中，MIDI 线就会高出 TRS 线不少。因为销量确实不大。玩 MIDI 都属于小众人群。

现在是市场经过发展，以前的高端现在都慢慢变成入门，MIDI 也就进入大家的视线中。

以下是从某东的截图：

TRS 6.35mm 3米连接线：

MIDI 公-公 3米连接线

MIDI 线快贵了一倍。当然 1米的没这么夸张。

因为 MIDI 线本质和吉他线是一样的，这种 3 米的 MIDI 线贵，就有点智商税的感觉了。

其实 MIDI 长线贵，主要还是销量太少。

一方面，MIDI 线都是就近连接，不像 TRS 还有长距离传输特性（平衡信号传输），长 MIDI 线需求不大。

另一方面，玩 MIDI 的朋友，最后都会考虑自己做线，因为难度不高，确实经济。让我们看看：

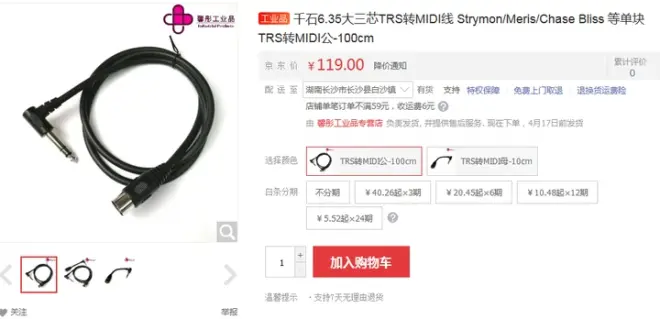

MIDI - TRS 线：

这个 1 米的价格就劝退很多人了，DIY 也就成为了刚需。

如果效果器厂家直接采用 TRS 接口，会带来一点点在线材费用上的福利。

当然，如果需要一根 TRS-MIDI 线来匹配传统设备，和新效果器的连接，DIY 会是比较经济的选择。

以上就是 MIDI 线，特别是 MIDI - TRS 线的针脚指南，方便 DIY。

而线材部分，请听下回分解。
