5G NR上下行QoS模型
关于5G QoS映射的理解，有两个问题：
1. 来自不同PDU会话的流量是否可以映射到一个DRB？
2. 是否存在从UL TFT（5元组）到DRB的单级映射，或者是否存在从ULTFT到QoS流，然后从QoS流到DRB之间的2级映射。
第一个问题：来自多个PDU会话的QOS流是否可以映射到一个DRB。NR中的GW处理将变得越来越灵活。与LTE中的情况相比，UE可能与更多的GW并行。不同的GW可用于处理一个切片内的不同业务以及处理来自不同切片的业务。
示例1:eMBB web浏览流量由本地GW处理，具有较低的安全要求和更频繁的IP地址不连续性。eMBB通信业务（语音/视频）由运营商网络内部的GW处理，具有更强的安全要求。
示例2：一个GW处理的eMBB业务。URLLC业务由另一GW处理。
为了支持增加数量的并行GW而不增加UE复杂性，允许来自具有相似QOS要求的不同PDU会话的QOS流在同一DRB上复用似乎是一种良好的做法。
下行QoS Flow模型
协议已经确认可以将多个QOS流映射到同一DRB。下行 QOS模型如图1所示：
如图1所示，建议用PDU Session ID 和QOS-flow-id标记每个DL分组。这是必要的，原因如下：
1） 当将DL分组从AS传递到UE中的适当上层实例时，AS负责选择与PDU Session 相对应的合适上层实例。AS还向上层实例指示NAS级QoS profile（经由相应的QoS标记）。
标记允许UE实现反射QOS：即当在DRB K上接收到标记有（PDU Session P、QOS flow id Q、IPSrcAddr a、IPSrcPrt X、IPDstAddr B、IPDstPrt Y）的DL分组时，UE将：
将（IPSrcAddr B、IPSrcPrt Y、IPDstAddr A、IPDstPrt X）添加到相关PDU Session P（NAS级别映射）的相关UL QOS流Q的UL TFT
添加UL QOS flow Q到DRB K的映射（AS级映射）
在每个DL分组中具有清晰的PDU会话/QOS flow id标记将使得UE AS能够以简单的方式（例如，不必使用某种形式的UL TFT）向UE NAS提供该信息。
上行QoS Flow模型

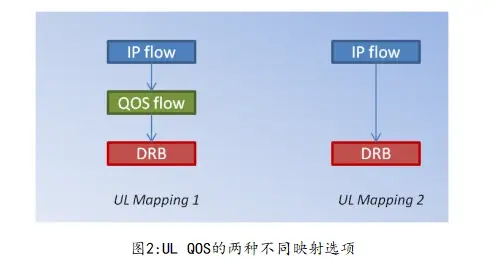

对于UL QOS模型有两种不同的选择。将这些选项称为“UL Mapping 1”和“UL Mapping 2”，如图2所示。
在“UL Mapping 1”中，与下行映射类似，存在两步映射。首先将IP流映射到QOS流，然后将QOS流映射到DRB。假设在该模型中，NAS信令配置IP流->QOS流映射，AS负责配置QOS流->DRB映射。在“UL Mapping 2”中，这两个步骤合并为一个步骤，即UE将IP流直接映射到DRB。
考虑到这两个选项，一般更喜欢“UL Mapping 1”，原因如下：
1） 与DL映射模型的一致性
·同样在DL中，我们有两步模型
2） 允许AS和NAS职责的简单分离。
·NAS负责IP流->QOS流映射，AS负责QOS流->DRB映射
3） 符合所述的反映QOS处理
·DL分组的接收导致两个UL映射的更新。
4） 允许独立更新AS映射
·在切换时，与源eNB相比，新eNB可能希望使用不同的QOS流->DRB映射。在UL映射模型2中，有点不清楚该映射如何容易更新，即必须在IP流级别上工作。相反，在UL映射模型1中，可以在AS级别重新配置QOS流->DRB映射，而不接触IP流->QOS流映射
最终的UL QOS总体模型如图3所示：
如图3所示，建议用PDU session id和QOS-flow-id标记每个UL分组。认为这是必要的，原因如下：
1） 该标记允许eNB在没有任何形式的UL TFT的情况下执行到正确NG-U隧道的分组路由
取决于从UE接收的PDU session id
2） 该标记允许eNB使用正确的QOS flow id标记NG-U上的分组，而无需任何形式的UL TFT
基于从UE接收的QOS flow id
