开关频率设置在比谐振频率大一点，如果提高输出电压，就把开关频率减小；如果降低输出电压，就把开关频率提高。
Lp和Cp是串联谐振 用四个nMOS组成全桥来控制 谐振频率
两个nMOS组成半桥

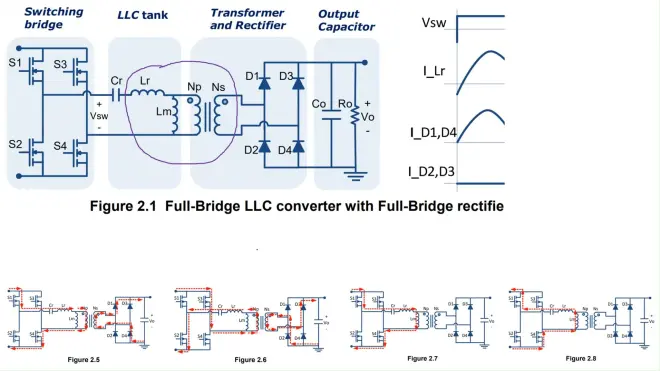

紫颜色框出来的就是 变压器
紫颜色框出来的就是 高频变压器
Lp 原边的电感； Ls漏电感。

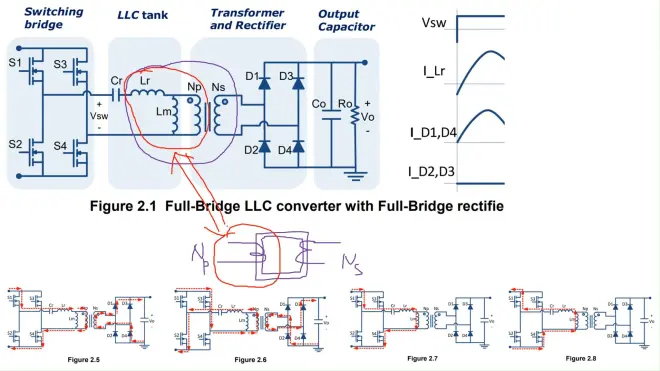

红色框出来的就等于 原边绕阻
国家规定： A ：代表主动
加了档墙为了让它稀松耦合，不是紧密耦合。
Ls叫做 串联电感（漏电感）； Lp叫做 并联电感。Np叫做 理想变比。
框出来的就是原边。
有这样的两个频率，两个Nmos的占空比是50%，使Mos管的开关频率Fsw=Fr
