　一台设备无法随时随地满足所有的测量场景需求。此时如果可以更换不同类型的测头，则可以实现“一机”多用，大大提高测量效率，并帮助企业实现资源的合理分配。

　　蔡司代理昆山友硕小编介绍蔡司三坐标标有MASS系统标识的机型(如下图)支持探头的快速更换以适应不同的测量需求，本文提供了一份图文结合的流程供有需求的工程师参考。

　　01　准备工作

　　第一步：

　　更换前所需要的准备：※卸下现安装于探头上的探针、6mm内六角扳手、一副手套(防尘防滑)、无纺布一张(安置小型零件)。原则上以下操作请全程佩戴手套。

　　第二步：

　　准备探头：取出放置替换探头和被替换探头的收纳箱(请按图中位置摆放)

　　第三步：

　　如果机器上目前安装的是RDS-XXT探头，请按照下方说明进行操作，否则跳过进入第四步：首先，在软件中进入手动更换探针，点击释放探针，准备好接住RDS adapter后，点击确认，到探头处抓牢adapter并按压下位于右侧的黑色塑料销钉 (参见第四步中右 上蓝色箭头)，倒计时五秒后，吸盘松开

　　第四：

　　顺利取下探头后，旋转黑色旋钮(蓝箭头)，卸下XXT探头，将分离开的adapter和XXT平稳放置于对应的收纳箱中，妥善存放。

　　第五步：

　　※取消当前探头对应机器的自动连接并关闭软件

　　※断开控制盒的驱动连接

　　使用6mm内六角扳手，卸下位于Z轴下端右侧面的锁紧螺丝，将取下的零件妥善放置于洁净的桌面或无纺布上，过程中请注意 不要触碰光栅尺(应包含：燕尾固定块、橡胶垫圈、金属垫片、黑色锁紧螺丝)。

　　第六步：

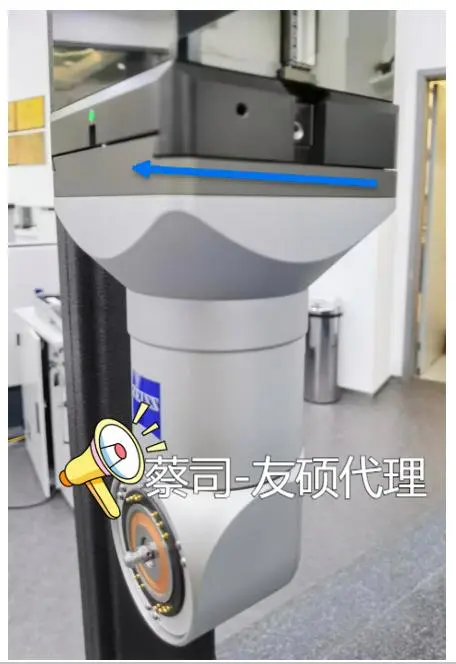

　　此时，探头可以沿燕尾槽从机器坐标系-Y方向(即人在机器正面时面朝人的方向)被推动滑出(注意不要触碰光栅尺并抓稳探头)。探头取下后，尽快将其妥善安置于相应的收纳箱中，减少灰尘脏污的沾染和磕碰的风险。随后，取出需要安装的探头，将其推入燕尾槽内，使用锁紧螺丝等零件重新将新探头固定。(注意安装固定零件时，零件之间的相对位置关系：橡胶垫圈、燕尾固定块、金属垫圈、螺丝)

　　第七步：

　　如果安装的是RDS-XXT探头，那么需要先将XXT与adapter锁紧，如右图，将XXT内圈键槽与adapter对应位置的键对准后装配，并将黑色旋钮拧紧。随后，按压下黑色塑料销钉，将adapter的上端键槽与RDS测座上的键对准，将XXT安装于RDS测座上。

　　第八步：

　　此时，重新连接控制盒的驱动，打开软件，进入CMM连接界面。如果此前已经连接过对应探头，存在对应的机器配置，那么直接选择对应配置在“控制”选项卡中点击“连接”即可。否则，需要重新建立一个新的机器配置，之后再进行连接。(如果是新配置，会创建对应探头类型的主探针，同时要注意修改配置下参考球的相关参数，然后再开始进行探针校准)
