UVM with Modelsim WORK FLOW basic

目标：对UVM实战一书中2.5.2用例进行基本的命令行流程操作跑通。

代码文件自张强书的example_and_uvm_source_code\puvm\puvm\src\ch2\section2.5\2.5.2

“在用的时候，记得将dut.sv和其他组件代码放在同一个文件夹下，modelsim工程最好也建在这个文件夹下”（modelsim建立工程时的work文件夹与上述代码组件保持一致）

注意，张强书中代码并无dut.sv文件，可根据书本手动输入，也可复制以下：

使用命令行形式在工程中完成UVM库下的仿真：

第一句：将库文件编译到work目录中

vlib work

此指令执行时是在Library区域中创建一个工程目录，一般默认有work，故输入vlib work时可能会有:

若设置自定义名称的工程目录，例如work_test，则会有：

且Library中出现相应：

第二句：设置环境变量

UVM目录，这个目录是modelsim安装的文件目录，比如你的modelsim安装在D:/modeltech64，这个就是：

set UVM_HOME D:/modeltech64/verilog_src/uvm-1.1d

此处我的安装包下是：D:\modeltech64_2019.2\verilog_src\uvm-1.1d

故指令：set UVM_HOME D:/modeltech64_2019.2/verilog_src/uvm-1.1d

注意反斜线改变了！

第三句：设置工作目录，指的是工程文件的目录

就是你的dut.sv和top_tb.sv放在哪里了。

set WORK_HOME E:/KTRTL\/VM_LEARN2

注意，有的modelsim可能有如下截图问题！

此时按上图所示将反斜线去掉，以“：”作为分割即可！

注意可看到在vlib句中，本工程所在目录下同样创建了work_test。

第四句：启动编译

vlog +incdir+$UVM_HOME/src

 -L mtiAvm -L mtiOvm -L mtiUvm -L mtiUPF

$UVM_HOME/src/uvm_pkg.sv  $WORK_HOME/dut.sv top_tb.sv

注意以上三行指令是一行，空格隔开

如：

“如果前面两句都对了，这个肯定也是可以的，如果这里提示file can not ……in read mode

那么一般是文件路径错了，再细心检查一下。”

第四句：启动仿真

vsim -novopt  -c -sv_lib

D:/modeltech64_10.4/uvm-1.1d/win64/uvm_dpi

work.top_tb +UVM_TESTNAME=my_case0

注意以上三行指令是一行，空格隔开

如:

其中注意，-novopt是旧版本modelsim选项，在2019.2（笔者）附近及以后新版中会报错：vlog-12110，删去即可。

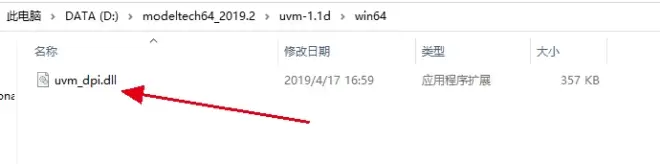

继续注意：uvm_dpi处是dpi库，在一般安装目录下

将指令的目录地址改成自己的就可以，直到../uvm_dpi.dll，注意把".dll"删去。

摘录注意1：每步指令一行写完，不可换行输入；

摘录注意2：

如果，在你的top_tb.sv中， 写的是

run_test(“my_case0”);

这样的句子，那么最后一句使用

vsim -novopt -c -sv_lib

D:/modeltech64_10.4/uvm-1.1d/win64/uvm_dpi  work.top_tb

这样命令行就可以进入仿真。

但是如果是用

run_test();

这样的句子，需要修改进入仿真的语句。

原语句：

vsim -novopt -c -sv_lib

D:/modeltech64_10.4/uvm-1.1d/win64/uvm_dpi  work.top_tb

改成：

vsim -novopt  -c -sv_lib

D:/modeltech64_10.4/uvm-1.1d/win64/uvm_dpi

work.top_tb +UVM_TESTNAME=my_case0

这里是只有一个case0的情况，如果有另外一个case文件，文件名是my_case1，则将最后的名字改为my_case1即可，张强这里的例子应该是后者。

注：有人说这里run_test();可能是不对的，可以改成run_test(“”);试试，我这里run_test();是可以的。
