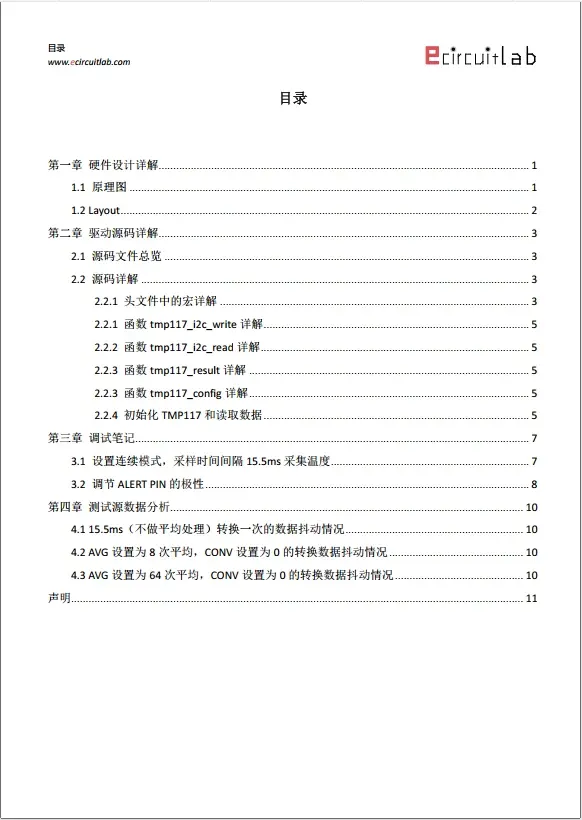

测试报告PDF文档内容目录如下。

第三章 调试笔记

3.1 设置连续模式，采样时间间隔15.5ms采集温度

设置连续采集模式

tmp117_cfg.mod              = MOD_CC;

采样间隔15.5mstmp117_cfg.conv             = (0 << 9);

tmp117_cfg.avg              = AVG_0;

这个采样间隔参考规格书的表格设置，不同的AVG和CONV搭配得出不同的采样间隔，如下。

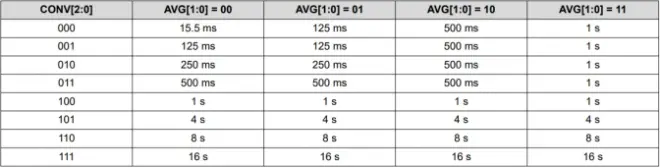

图 7 AVG和CONV组合得到不同的采样间隔

设置好模式后，在wihile循环中间隔100ms反复读取采集数据，采集数据通信波形如下。

图 8 数据被读出后，DR信号约在读出一个字节时主动拉低

图 9 TMP117温度数据被读出后，再次完成温度数据采集的时间间隔不一

尝试把wihile循环中反复采集数据时间间隔设置为5ms，观测到的波形如下。

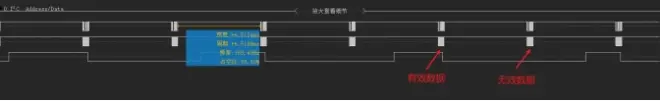

图 10 不判定DR信号，在TMP117采集数据期间读取数据仍然能读到值，但此时的值无效

上图中可以看到，在TMP117进行温度采集转换期间，主机仍然可以通过I2C访问TMP117读取温度值，但参考规格书描述，此时的值是上次的值，放大细节看如下，可以看到2次的值都是一样的。

图 11 DR为低时读取的温度值跟上次的有效值一样
