AMD系统节能另类玩法 进阶篇——开启X570主板隐藏的PCIE ASPM

      这篇文章原来发布在chiphell上，不过现在因为站务管理问题无法查看，现在这里重新发一次，方便X570用户查看，同时也给出了把玩主板功能的一个思路。

      从AGESA version ComboV2PI 1.2.0.A开始（也就是2023年6月中旬开始），部分主板厂商在部分产品的新版BIOS中开放了ASPM的相关选项（一般均为CPU PCIE ASPM Control）。如果已确认有相关选项，大家可以根据实际情况到BIOS中打开相关的选项即可。如果仍然找不到这些选项，那么下面这篇文章有可能帮助到你。

      X570作为一款2019年发布的芯片组，直到现在其扩展性依旧非常强——排除掉内部占用的通道外，其真正可用的可扩展通道依旧达到16条PCIE4.0之多，这个扩展性在未来3-4年依旧不会落伍。这篇帖子的主要目的在于进一步降低X570的功耗，同时也可以降低PCIE的设备功耗，节能减排，也延长了主板风扇的寿命。

      首先说明的是，本帖并非原创，其思路来源于贴吧的一个原创帖子：https://tieba.baidu.com/p/4934345324?pn=1，动手能力强的朋友可以直接看原贴。在此先向原作者表示感谢，本帖可以看成是对原贴的一些完善与补充。

       首先要知道的是，事实上所有的主板BIOS中都有很多隐藏的设置选项，厂商出于安全、兼容性的考虑，只开放了其中很少的一部分调节功能，并且将开放调节功能选项的 多少也作为划分主板档次的一个标准。在贴吧的那篇帖子中，给出了这样一个思路与教程：采用命令行操作的方式代替主板BIOS的图形界面，从而对那些并未开 放的选项进行相关的设置，避开了刷新BIOS、修改BIOS带来的不可预见的风险，并且对于ASUS这类需要进行BIOS校验的品牌也同样适用。

      所以从理论上来说，通过这个方式能够控制所有的采用UEFI图形界面的基于AMI BIOS的主板，无论你是什么品牌哪怕是品牌机、笔记本什么的，只要没有锁这个命令，都可以用这个方式来控制大部分隐藏选项。

      下面就是操作流程，一步一步来肯定能行，我已经在自己的X570-P主板中开启了ASPM功能，只要细心操作就多半能成功。

首先需要准备的软件与硬件：

1、主板当前所使用BIOS版本的BIOS文件，一定是你当前使用的BIOS版本，不能不一致，因为BIOS版本不一样的话，设置选项的位置有可能会发生变化，一定要当前使用的BIOS版本文件

2、AMIBCP 5.02.0031版 用于查看BIOS的目录结构，了解清楚自己想改哪些选项

3、UEFI Tool 任何版本都行

4、Universal_IFR_Extractor

5、用于制作Linux文字界面启动盘的bootx64.efi文件，这个是进入Linux文字界面的启动文件，不是微软的启动文件，两个不一样。要用贴吧那个启动文件才行，不要用微软的，进不了文字界面。

6、U盘一个，要求该盘没有制作过UEFI启动，制作过的话估计要全盘删除，要求Fat32分区格式

第一步，先用AMIBCP打开主板当前采用的BIOS文件，了解其目录结构，明确自己想要修改的隐藏的BIOS设置，比如我想改PCIE ASPM的设置，那么就找相关选项，看看有没有，以X570-P为例，可见这个主板自带了ASPM Support功能但是默认关闭。如果你的主板在这一步没找到相关选项，那么后面的就不用看了。另外，如果你的主板BIOS中已经有CEC Ready、Energy Star Ready的选项，只要打开就可以启用PCIE ASPM功能了，后面的也不用看了。

第二步，用UEFI Tool打开BIOS文件，打开后，通过File-Search，在Text一栏下面输入ASPM Support，看下面的message一栏

右键单击这个PE32 image section，选择extract as，释放到一个你熟悉的目录，会有一个文件（文件名随意）

第三步：用Universal_IFR_Extractor打开你刚才释放出来的文件，如果正确的话，其下面Protocol后面会显示绿色的UEFI字样：再次点击右下角的Extract释放该文件，文件名与目录随意，这样就得到一个txt文档。

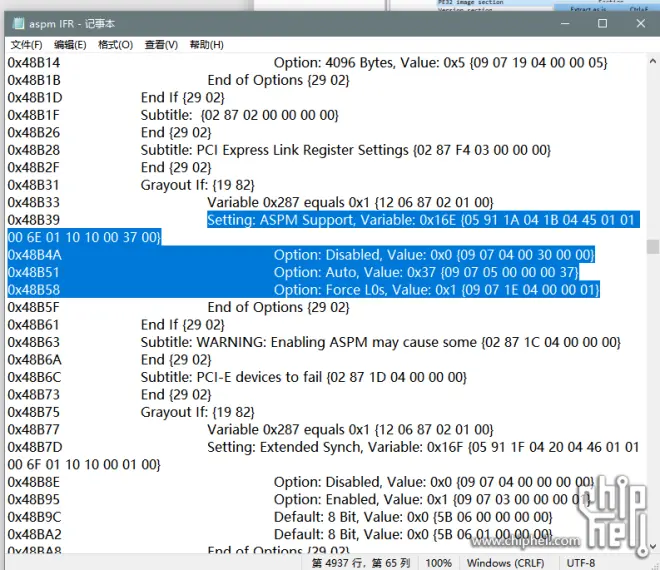

第四步：在释放出来的文档中找到我们想修改的选项位置，比如在X570-P 2606版BIOS中最后释放出来的文档，ASPM设置在这里：

需要注意的是，如果你在这里找不到ASPM文字，可以返回第二步，在选择的行数上选择第二行带ASPM的PE32 image释放出来。

第五步：记下设置项的位置与我们需要修改的值，比如在这里，ASPM选项的位置是16E，默认是Disable其值为0，需要改成Auto其值为37。

Intel显卡用户注意：如果你的主板BIOS并没有开放CPU PCIE ASPM功能调节，那么建议你参考以上方式尝试将CPU PCIE ASPM Control调整为L1 Entry模式，这样才有可能（仅仅有可能，不一定有效，因为有些主板这样做是可以的，有些主板就不行）打开显卡的ASPM功能（该功能默认为Auto，A卡、N卡保持默认设置即可，但是Intel的卡一定要强制L1模式（如果通过这种方式能生效的话）才会启用ASPM）。在BIOS中已经开放CPU PCIE ASPM Control选项的主板，当设置为L1模式的时候是一定会生效的，但是通过Setup命令去调整的话就不一定。

将CPU PCIE ASPM Control调整为L1 Entry模式并且确认生效后，事实上X570芯片已经处于能效最高模式，只要外围设备支持——比如独立声卡、网卡等，均能工作在L1模式

第六步：制作UEFI启动U盘，把下载的bootx64.efi文件拷贝到U盘EFI\BOOT文件夹下，其中EFI文件夹必须在U盘根目录下，U盘文件格式必须是FAT或者FAT32。如果这个U盘之前做过启动盘，最好先格式化一遍。

第七步：U盘插到主板上，重启系统，选择从U盘启动，进入U盘的UEFI文字界面——这个界面类似DOS，如果玩过Linux的朋友对这个命令行界面应该很熟悉。在命令行文字界面下输入setup_var（这里有一个空格）16E（这里有一个空格）37（完整的命令行就是：setup_var 16E 37）并回车，可能会有一些说找不到路径的提示，但是最后只要没有错误提示就表示成功。命令用法很简单：setup_var 选项位置（就是找到的这个选项所在的位置） 要修改的数值（也就是设置值，启用、禁用、Auto等等什么的）

      最后重启系统，用HWiNFO64 查看，可见PCIE ASPM功能已经打开。

最后附上本文中的相关软件

链接：https://pan.baidu.com/s/1UD6UIbiVSvd9OMmN125BTA

提取码：chip
