民航ADS-B接收机Radarcape
1.设备简介

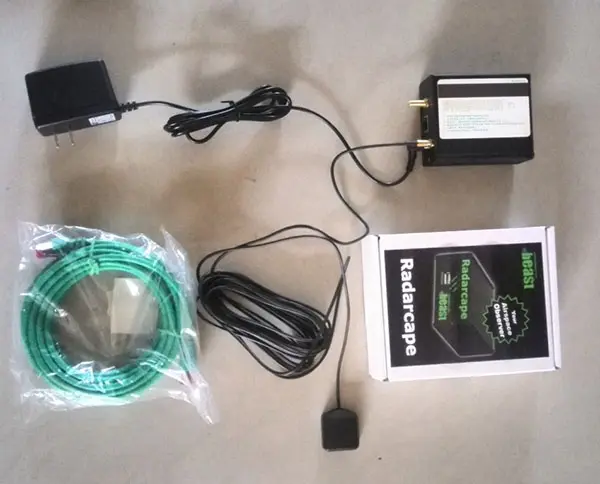

Radarcape是一款便携、高性能、功能强大的ADS-B地面接收机。Radarcape的设备清单包含：ADS-B接收机主机，专业级ADS-B天线，GPS天线，电源线，网线。
2. 功能特点
Ø Radarcape可以通过网口输出飞机的原始数据DF17，并且可以同时输出明文格式报文，如经纬度，高度，速度，航班等信息，非常适合二次开发。
Ø Radarcape可以输出报文的GPS时标，可以用于多点定位。
Ø Radarcape可以接收并输出A/C模式和S模式雷达应答信号。
Ø 体积小，重量轻，放在背包里即可，可用充电宝供电，携带使用方便
Ø Radarcape易于扩展，可以方便的组网，无需额外增加通信链路，很容易把多个分散的Radarcape站点组成ADS-B接收机网络。例如，可以全国布设站点，把数据通过互联网或4G网络传输到北京。每台ADS-B接收机的覆盖范围有限，通过多台ADS-B接收机组网，可以实现对更大范围的监视；
Ø 网口输出数据，支持TCP服务端和UDP客户端；
Ø 可直接配置IP地址，后续无需使用路由器即可将Radarcape接入客户网络；
Ø 一个ADS-B接收机可以同时将数据送给多个客户终端；
Ø 具备覆盖分析功能；
Ø 可输出接收到的ADS-B、S模式、A/C模式信号的信号强度；
Ø 可显示飞机距离Radarcape地面站的距离；
Ø 可显示高空温度、风速、风向；
Ø 支持ACARS扩展（可选项）；
Ø 可提供原始ADS-B信号（可选项）；
Ø 支持客户OEM订制（可选项）；
Ø 可提供避雷器（可选项）。
3. 技术参数
Ø 接收频率：1090MHZ
Ø ADS-B目标容量：最少600个目标
Ø 显示方式：飞机列表，内置地图 和第三方的显示软件adsbScope（免费）和planeplotter（额外收费）。
Ø 支持多种报文输出：DF17、S模式报文、A/C模式报文、解码后的明文、JSON；
Ø 可以输出GPS时标信息，最小时间分辨率是15.625ns，可以用于多点定位。
Ø 接收机灵敏度：优于-97dbm
Ø 探测范围：在无遮挡、无干扰情况下>400公里
Ø 接收机动态范围：-97dBm 到 +10dBm
Ø 电源：5V，2.1 mm直流接口。没有 GPS, 电流 620mA；有GPS ，电流720mA
Ø 理论工作温度：-10℃~60℃
Ø 实测工作温度：-40℃~85℃
Ø 相对湿度：30%~80%
Ø 尺寸：110*80*45mm
Ø 重量：0.233kg
4. 天线和安装

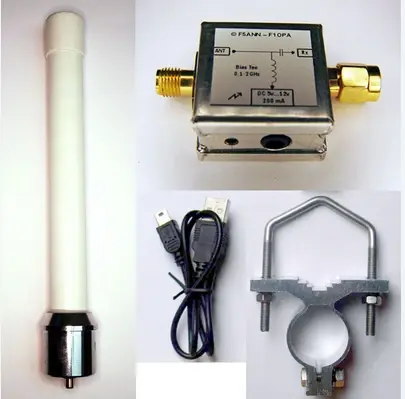

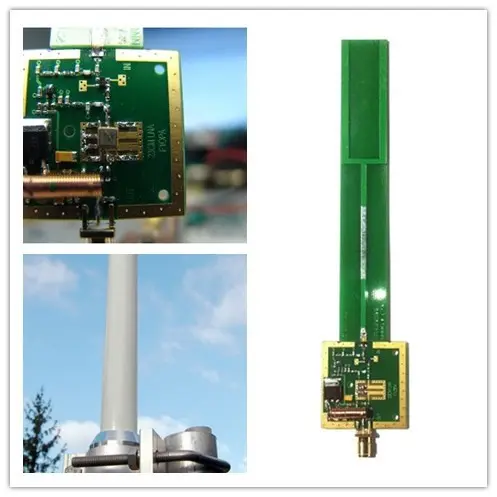

Active Diapason天线是专门为1090MHZ ADS-B设计的，内置放大器和滤波器（saw filter），包含偏置器（Bias Tee）和偏置器的USB供电线，长度仅有21CM。
具体的参数：
全向天线
增益：5db

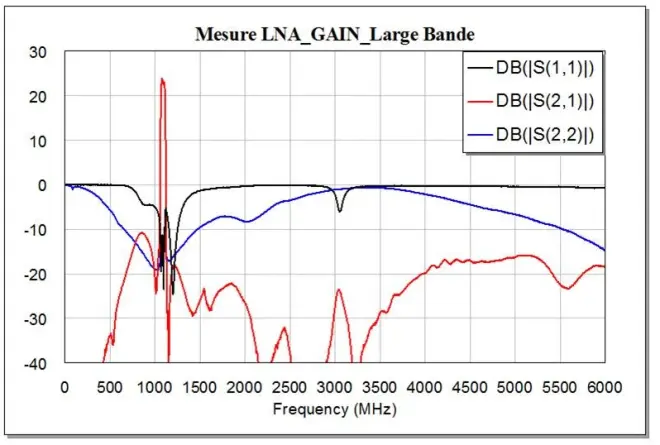

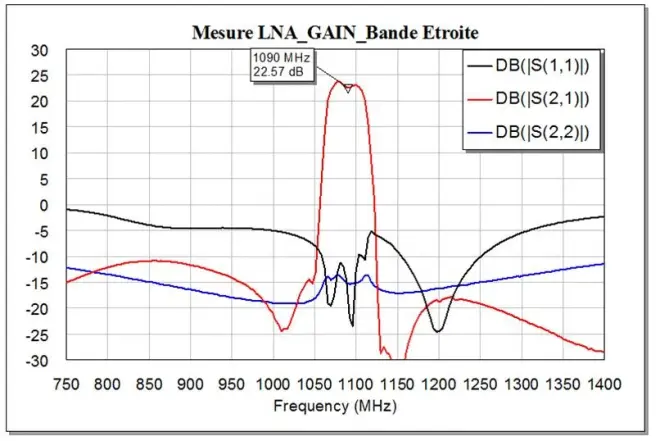

天线内的PCB电路集成了低噪音放大器：20到30dB
天线内的PCB电路集成了滤波器：带宽是30MHZ
长度：21CM
5.系统配置
5.1登录界面
在浏览器输入Radarcape的IP地址就可以访问radarcape了。

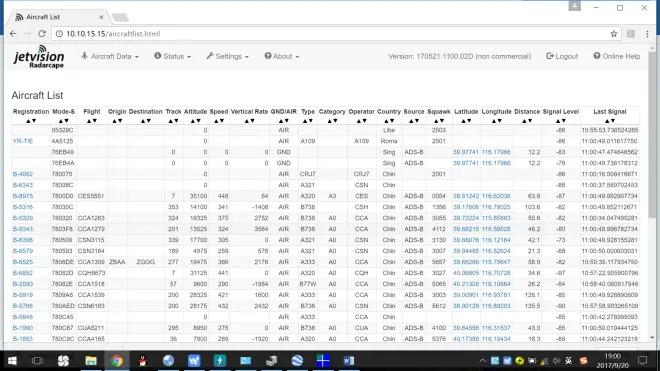

5.2 数据显示

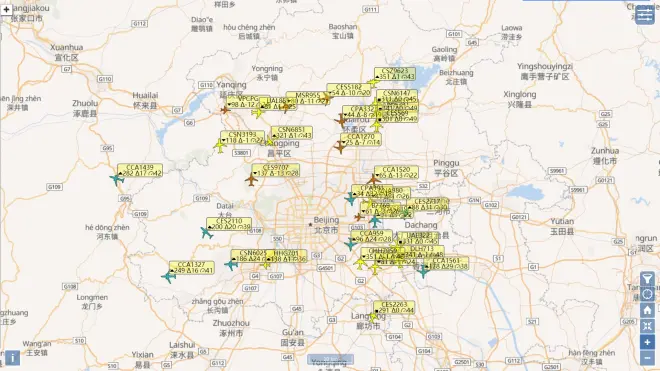

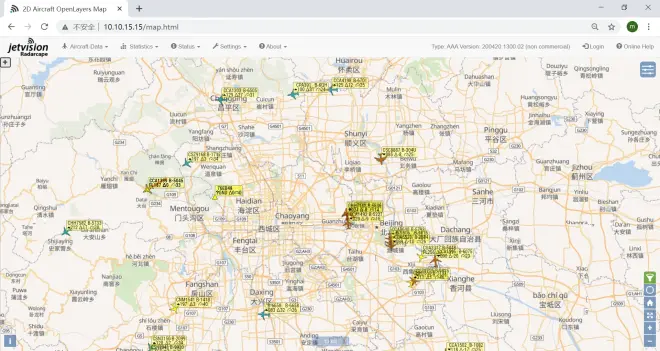

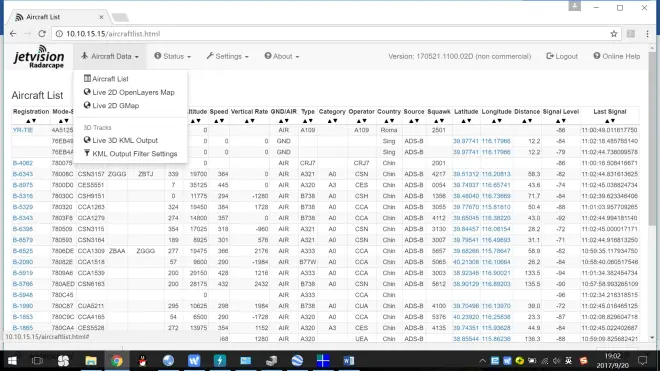

Radarcape的默认显示方式是飞机列表，同时也可以输出到Openlayers Map ，同时也可以支持第三方的显示软件，如免费的ADSBScope 和收费的planeplotter，后面的章节里有介绍，我们也提供了相关的软件。

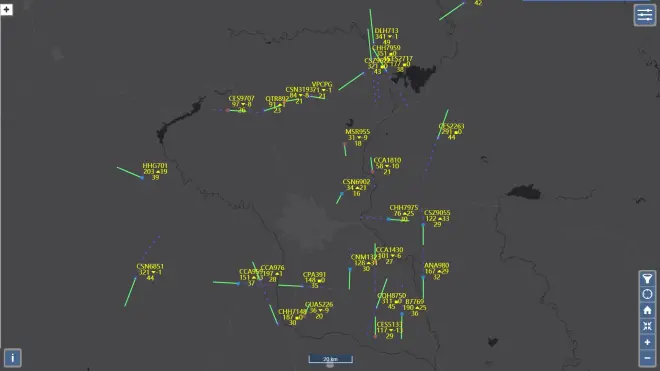

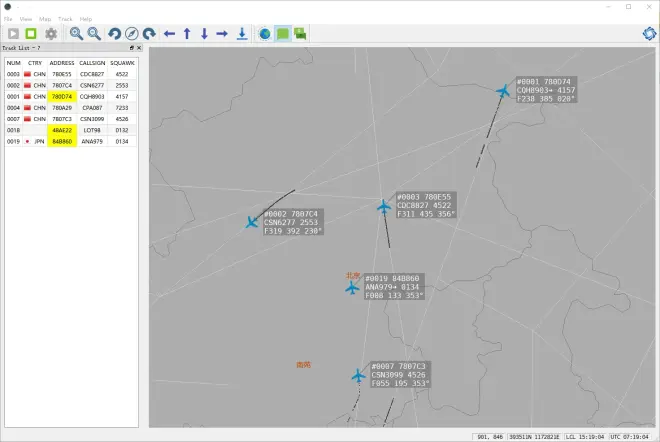

空管ATC界面显示
5.3 GPS状态和端口状态

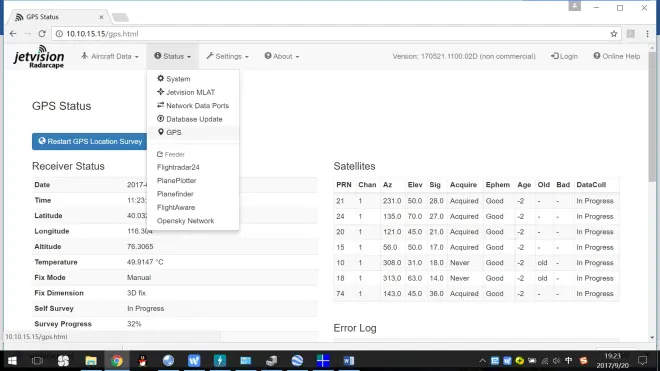

通过Status页面，可以查看GPS状态和端口状态。
5.4 配置参数

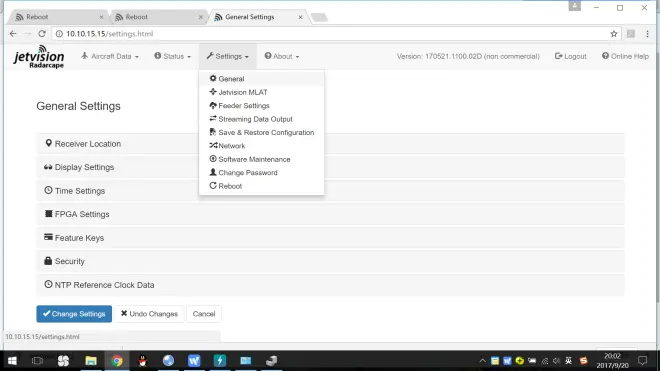

通过settings页面可以配置radarcape的各种参数。下图是general的配置界面

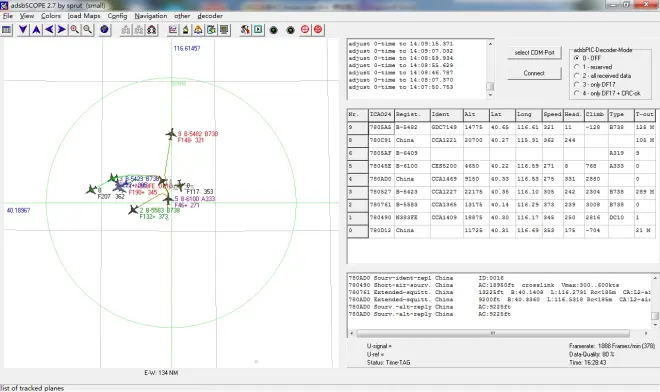

6. ADS-B显示软件ADSBSCOPE
显示效果
7. Radarcape显示系统（通航电科）
我们额外提供单独收费的ADS-B的显示系统，界面如下：
可支持ADS-B和雷达数据的显示。
支持用户自主绘制航路图
显示航迹列表
显示告警信息
显示航迹标牌
显示距离环
详情请参见“小型ATC显示系统mini ATC Display”产品介绍。
8. 更多信息
我们提供DF17和CAT021的解析程序以及显示程序。如需了解更详细信息，请联系销售
