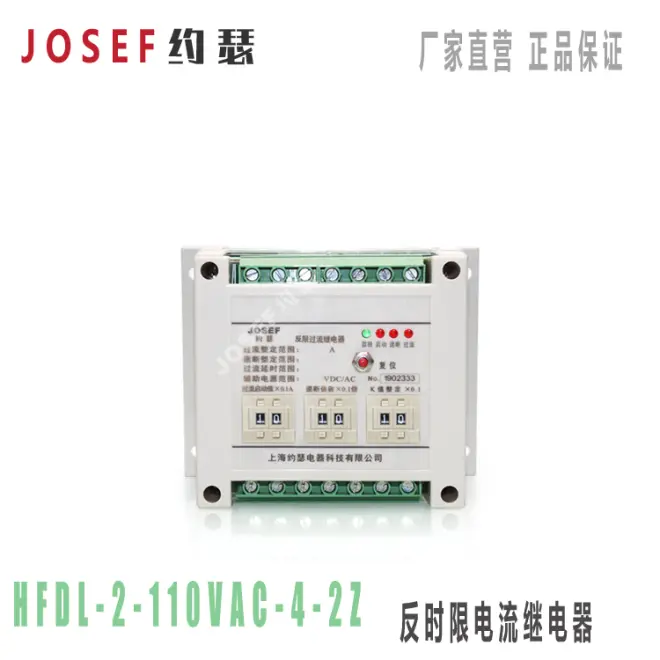

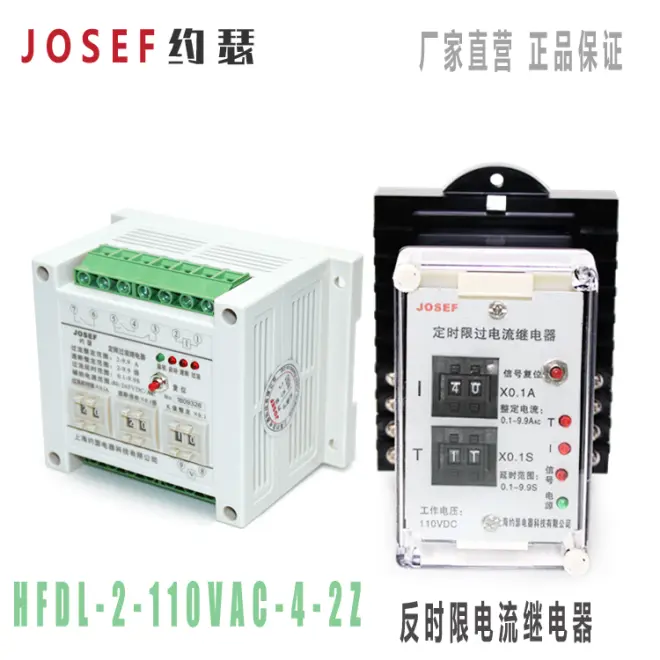

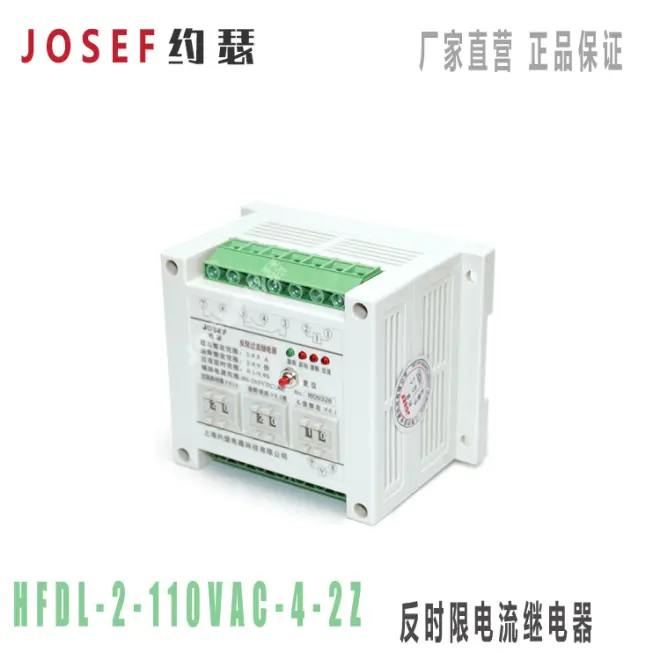

反时限电流继电器HFDL-2-110VAC-4-2Z JOSEF约瑟 220VAC/DC 5-20S
品牌：JOSEF约瑟，名称：反时限电流继电器，型号：HFDL-2-110VAC-4-2Z，辅助电源：48V~220VAC/DC，电流整定范围：0.03~9.9A
HFDL系列反时限电流继电器
系列型号：
HFDL-1-110VDC-1-2Z反时限电流继电器；HFDL-1-110VDC-2-2Z反时限电流继电器；
HFDL-1-110VDC-3-2Z反时限电流继电器；HFDL-1-110VDC-4-2Z反时限电流继电器；
HFDL-1-110VAC-1-2Z反时限电流继电器；HFDL-1-110VAC-2-2Z反时限电流继电器；
HFDL-1-110VAC-3-2Z反时限电流继电器；HFDL-1-110VAC-4-2Z反时限电流继电器；
HFDL-1-220VDC-1-2Z反时限电流继电器；HFDL-1-220VDC-2-2Z反时限电流继电器；
HFDL-1-220VDC-3-2Z反时限电流继电器；HFDL-1-220VDC-4-2Z反时限电流继电器；
HFDL-1-220VAC-1-2Z反时限电流继电器；HFDL-1-220VAC-2-2Z反时限电流继电器；
HFDL-1-220VAC-3-2Z反时限电流继电器；HFDL-1-220VAC-4-2Z反时限电流继电器；
HFDL-2-110VDC-1-2Z反时限电流继电器；HFDL-2-110VDC-2-2Z反时限电流继电器；
HFDL-2-110VDC-3-2Z反时限电流继电器；HFDL-2-110VDC-4-2Z反时限电流继电器；
HFDL-2-110VAC-1-2Z反时限电流继电器；HFDL-2-110VAC-2-2Z反时限电流继电器；
HFDL-2-110VAC-3-2Z反时限电流继电器；HFDL-2-110VAC-4-2Z反时限电流继电器；
HFDL-2-220VDC-1-2Z反时限电流继电器；HFDL-2-220VDC-2-2Z反时限电流继电器；
HFDL-2-220VDC-3-2Z反时限电流继电器；HFDL-2-220VDC-4-2Z反时限电流继电器；
HFDL-2-220VAC-1-2Z反时限电流继电器；HFDL-2-220VAC-2-2Z反时限电流继电器；
一. 用途及特点
用途：HFDL系列反时限电流继电器是不带方向的、交流电流带辅助电源的继电保护元件。主要用于电力系统输电线、电机过负荷和短路保护中，作为启动元件。
特点：采用集成电路进行运算比较快，精度高，整定范围宽，整定方便，功耗低等特点。
二. 原理
反时限电流继电器由电流-电压变换器将输入电流变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，
利用其脉动电压进行比较积分，由MCU检测器对积分电平进行判断，当积分电平超出检测电平时，检测器输出高电平，驱动输出继电器动作。
采用了积分判断电器，使继电器的动作返回时间都很快，暂态超越也小，有很强的抗干扰性能。
三. 技术数据
辅助电压：48V 110V 220V(AC/DC)
返回系数：0.9-0.97
整定误差：电流不大于3%，时间误差不大于5%(动作后下次必须间隔10S以上再测)
触点形式：2Z
功耗：≤5W
触点容量：在电压不大于250V时；触点长期接通电流为5A；在电压不大于250V时；电路时间常数L/R为5MS的直流电路中，
触点断开容量为50W；在电压不大于250V时：功率因数COSφ为0.4的交流电路中，触点断开容量为250VA
介质强度：继电器各引出端子与外壳之间，应能承受50HZ、2KV，历时1分钟耐压试验而无击穿或闪络现象。
可安装于U型35导轨上
环境温度：-10℃-55℃
上海约瑟继电器事业部
