点阵LCD驱动段码显示驱动原厂芯片VK1623S
产品品牌：永嘉微电/VINKA
产品型号：VK1623S
封装形式：LQFP100/QFP100/DICE/COG
产品年份：新年份

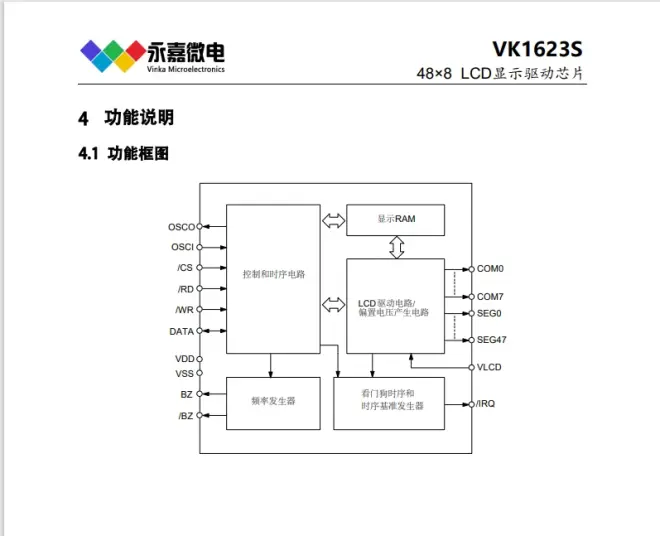

产品简介：VK1623S是一个点阵式存储映射的LCD驱动器，可支持最大384点（48EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。Z23+439
产品特点：
• 工作电压 2.4-5.2V
• 内置 32 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器或32kHz时钟源
• 偏置电压（BIAS）固定为1/4
• COM周期（DUTY）固定为1/8• 内置显示RAM为48x8位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装LQFP100(14.0mm x 14.0mm PP=0.5mm)
QFP100(20.0mm x 14.0mm PP=0.65mm)
DICE
COG
★此资料为产品概述，如需完整产品PDF资料可以找沈先生135/5474/4703Q2885218966
LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4 超小体积）
VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式
VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方
形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4
LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
——————————————————————————————————————————————————
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V 19seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP48超低功耗/抗干扰
VKL144B 2.5～5.5V36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg*1com 偏置电压 -- 4线通讯接口 LQFP128可视角大,对比度好,不闪烁
VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/24线通讯接口LQFP128 可视角大,对比度好,不闪烁
——————————————————————————————————————————————————
永嘉微电/VINKA原厂直销，工程服务技术支持，主营LCD/LED驱动IC/触摸IC
注：具体参数以最新PDF为准,型号众多未能一一介绍，欢迎索取PDF/样品
