修HYSP 100V/1A高精度可调电源
2023-02-23 23:02 作者:howuxuanfeng | 我要投稿
故障是 玩高压发生器， 保险烧坏，通电无输出
这款电源是llc半桥控制输出电压，限流用mos管放大状态来限流，结构很紧凑，电源纹很小 拆开 ntc有损坏
首先，低压侧控制部分有三路都输出12V在有三端稳压降压供电通过一个反激电源输出，10V给半桥驱动芯片8V给运放采样，5V给表头供电 桥电路供电
运放供电

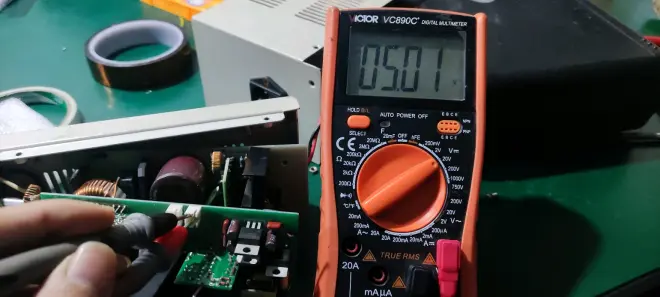

表头供电
辅助电源正常 看半桥驱动
对应llc半桥
信号
驱动信号正常 这个电源控制电压输出的方式为用光藕改变，半桥电路RT的值来改脉宽，改变输出电压。 低压侧基本都正常，接下来检查llc mos看起来没有烧坏痕迹，但是还是拆下来测一下
mos损坏，可能是高压干扰，换mos后正常
