00Ni18Co8Mo5TiAl高强度时效钢热处理

18Ni(200)、18Ni(250)、18Ni(300)、18Ni(350)这四类型号是典型的马氏体时效钢，00Ni18Co8Mo5TiAl是一种时效硬化型塑料模具钢，钢中含碳量较低，对时效硬化起作用的合金元素有Ti、Al、Co、Mo这几种。要注意杂质对马氏体时效硬化钢的性能影响很大，对屈服强度较高的00Ni18Co8Mo5TiAl影响效果更明显。这就要求00Ni18Co8Mo5TiAl必须要经过真空冶炼，减少杂质、偏析和钢锭中的气体含量，以保证钢有较好的韧性和抗疲劳性能。

00Ni18Co8Mo5TiAl对应牌号：18Ni250、C250、022Ni18Co8Mo5TiAl、18Ni(250)、Gr72、18Ni1700

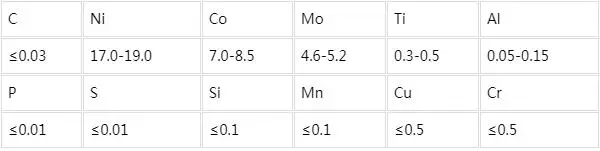

00Ni18Co8Mo5TiAl化学成分：

00Ni18Co8Mo5TiAl机械性能：

固溶温度：815-830℃

时效温度：480±5℃

时效后硬度：HRC50-52

抗拉强度：1850

屈服强度：1800

断后伸长率：10-12

断面收缩率：48-58

00Ni18Co8Mo5TiAl热处理：固溶温度为815~830°C，油冷或空冷(加热时间、盐炉1min/mm，空气炉2~2.5min/mm)，固溶硬度为28HRC。时效温度为480°℃[18Ni(250)]、[18Ni(300)]，时间3h，硬度为43HRC;时间6h，硬度为52HRC。时效温度为510C[18Ni(350)]，时效时间6h，硬度为57~60HRC。

18Ni钢的渗氮处理：

18Ni(300)钢气体渗氮工艺：渗氮温度为(455±10)°C，时间24~28h。

18Ni(250)时效硬度可做50~52HRC
