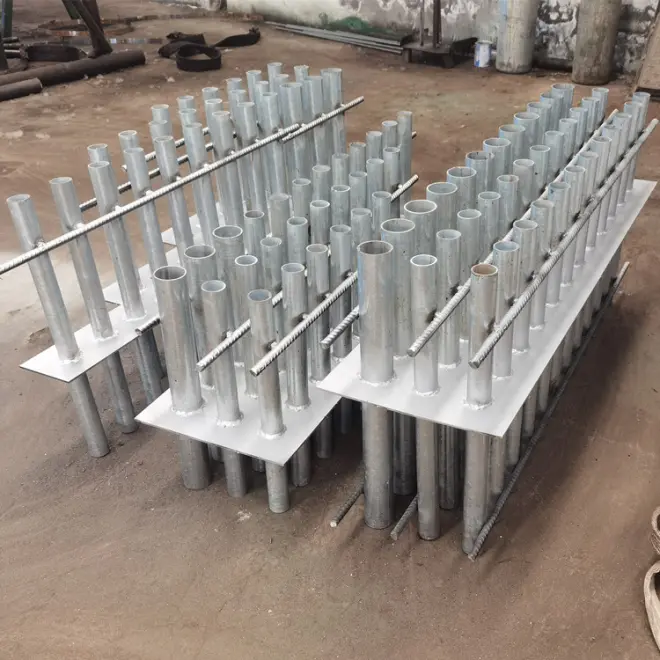

F型人防密闭防水套管、电气防护密闭钢套管、非磁性镀锌组合套管

人防密闭防水套管、电气防护密闭套管预埋要求

1、人防区到非人防区必须预埋非磁性密闭套管，人防区到人防区，非人防区到非人防区可预埋一般镀锌防水套管；

2、热镀锌人防密闭防水套管、电气防护密闭套管两边出墙最少5CM，套管长度根据预埋剪力墙厚度加16cm,考虑抹灰2-3cm厚度；

3、人防密闭防水套管、电气防护密闭套管要固定好防止移位，套管两侧出墙平均；

4、预埋是尽量不要焊断钢筋，预埋高度根据现场定，图纸做参考；

5、战时用的人防密闭防水套管、电气防护密闭套管需两端开牙，并封堵，40管以上没有内牙堵头，需加一个内牙直通；

6、防爆波井两侧的套管预埋应错开，高差20cm，防止冲击波直入；

7、人防密闭防水套管预埋是要考虑梁的高度，特别是埋在梁或柱上时；

8、室外电气防护密闭套管埋深大于等于70cm,见人防电气图集07FD02.

人防密闭防水套管、电气防护密闭套管施工方法

1、过防护墙套管预留

1.1、人防地下室要求密闭墙加密闭套管，强电为桥架改为预埋套管穿管敷设，弱电改为暗管加密闭盒的方式，并进行防护密处理。所有穿过外墙，临空墙、防护密闭隔墙、密闭隔墙的电缆（包括动力、照明、通讯、网络等）管线和预留备用管应进行防护密闭或密闭处理。管材选用热镀锌钢管，刚板采用热镀锌钢板。

2、在审图时，要充分考虑到今后的安装工作及美观，避免出现以下问题：

1) 留洞距墙过近，导致管道安装时，接头在墙里，不符合验收规范。

2) 留洞距墙过远，管道安装后不够美观，影响装修。

3、施工前，检查并核对现场的定位线及标高线，无法满足要求的及时向主管责任师提出解决。

4、 施工人员应认真仔细对照现场核对图纸，不得出现漏埋及错埋现象。

5、 管道在穿外墙及人防墙体的套管均按设计要求采用柔性或刚性防水套管。

6、 管道套管原则上应比管径大两号；底板套管下端与结构面平齐，厨卫间上端高出装修地面50MM，其余房间高出装修地面20MM。

7、 管及埋地管道安装完后，两端必须进行封堵保护，以防止杂物灌入堵塞管道。

8、 密闭套管止水环采用10MM厚，50MM宽钢板，与套管双面满焊。

9、 通风管道穿密闭墙时，需在墙内预埋套管，套管两端各出墙100MM。采用 5MM厚，30MM宽钢板做密闭环，与预埋管道双面满焊。

10、 制作套管前，必须对管道进行充分的除锈。

11、 套管切割后，必须进行扫口；管径较大，需用气焊进行切割的，必须对切口进行打磨处理。

12、 成排或成行套管必须拉线检查，以确保在同一条直线上，所有预埋套管必须横平、竖直。
