499元全铝NAS新选择——斐虹工业见方6盘位
在我发布了宝藏盒1.2和宝藏盒Pro的期间,我也收到了很多粉丝和用户的各方面诉求以及相关建议和意见 其中最大的诉求,就是对硬件兼容性本身价格,以及对机壳本身成本有更大的期望 我确实也一直在酝酿如何通过更好的结构优化,来给各位带来一个价格合适,质感良好,且硬件兼容性能拉开目前同行业层级的一个产品 毕竟退潮了才知道谁没穿底裤 这很考验设计师本身的综合设计素养 所以这次,给大家带来一个不论是从结构,还是风格上都焕然一新的产品——见方
很感谢粉丝给这个新品取的名字 见方,一尺见方,正如我们每个人的生活一样,不管是生活起居,亦或是心灵住所,都有一个方寸之地用来储藏我们自己的内容,这也是NAS本质上最朴素的使命——存储属于自己珍贵的一切
在这次的用料上,决定再三还是上了3mm足厚铝板作为外壳面,轨道部分使用8mm厚铝直接挖铝,搭配黑胡桃木滑槽,增添一点沉稳的气质 在这段时间,不管是自身产品上,或是友商竞品上,我都在反复调研如何在有限的成本里做出一个靠谱的产品 最后得到一个结论,就是成本该上还得上,功能性结构性的东西不能影响,存储产品是一个伴随着时间推移产生最终结果的垂直分支,这个是马虎不得的
足8mm厚铝cnc挖出来的滑轨,足以抗住高转硬盘下带来的Y轴上的共振,定制黄铜螺丝+定制胶圈也是向大厂学习,在实测上也确实保证了整个笼体的稳定
背板这次仍然是sas8482兼容背板,GND导地圈也是有的,转换sata接口,但是这次给你们带来了顺序分时启动的功能,为的就是怕你们电源品质不够,瞬时电流过大导致炸机损坏,2+2+2分时启动能够减小电流要求,普通电源也能很好的运作
在进气上,吸取以往经验,这次见方除了atx电源的排气孔,其他地方并没有多做进气孔,都留给了6个3.5硬盘位置作为单独的进气区,这样有效的避免了漏气产生,同时通过结构的优化,把状态指示灯直接做到了面板上,不需要任何的软排线,减少安装困难的同时,提升整体稳定性,也为各位安装上免除不必要的损失
晚上还是挺好看的 这个位置参照了很多公共艺术中心里很常见的侧出反射设计,光同时能起到功能性和渲染氛围的作用
说完外部基本信息,打开上盖就能看到内部的基本情况,非常的直白,一目了然 直插结构,右侧从前之后是笼体-中塔散热器-ATX电源,上方是两个12025机箱排气扇 可能有些朋友看到这个结构会非常的疑惑;就这个格局,怎么能够符合散热要求呢? 其实这就是nas机箱和传统pc机箱上最大的不同之处 在以往的pc产品上,工作复合的前两个是显卡和CPU,因此这时候这两者加上主板mos供电管都会有非常大的压力,它们是必须要有较好的散热条件的 但是nas机箱基本上是反过来的,长时间负荷活动的是硬盘,CPU本身的符合是远小于pc使用环境的,连带mos管散热片也不会产生很大热量 照这个思路,我重新规划了整个机箱内部结构 仍然采用重复利用主板投影面积的方式
塞下了如图的全部设备,当然正常分布来说,atx电源是无法在规定长度内放进去的,但是机箱在接线处有不少的空间冗余,你可以量一量你的rj45网口浪费掉了多少投影长度,足足5cm 所以把atx电源体积外抛一部分,让它利用上这一部分的线材投影空间,就做到了目前的结构,和市面上300mm显卡兼容机箱一样的深度占用,但能放下同体积或同配置下大一级别的硬件 matx主板245*245 300mm显卡限长,4槽限厚,不限高 158中塔单塔/170全塔单塔/135双塔 当然一些情况下你放下158双塔或者大单塔也是没有问题的,取决于你的CPU散热器的投影坐标 然后一个标准的atx电源 以及两个12025风扇(如果你用了全塔散热器,其中一个风扇就不能使用了,但是pcie一侧的风扇是不限制的)
这个机箱目前只有300*276*215=17802000升(不含脚垫及突出)但是它把线材突出利用上了
有写朋友可能会有疑问,就是为什么我一直这么喜欢限制整个机箱高度,毕竟现在很多的nas机箱也都做到了270mm高度左右 但是,他们,全部无法正常的塞入客厅电视柜下方的储物空间中,这是几千个安置案例得到的信息,也是为什么nas方面我始终会很谨慎的规划XY面横截面的大小的原因 那么这个结构实际测试究竟如何呢?是骡子是马得溜出来看看 所以我使用了2695v3+6块日立sas进行测试 测试使用DG全盘扫描+单烤FPU的方式对整机进行负载
可以看到运行时间和fpu时间,在这之前单烤硬盘测试我已经贴在我的投稿视频上了,有兴趣可以看看
25°空调房,单fpu下ss135可以很好的压制120w的处理器,并且有余量,硬盘温度满载比室温高8-10°,后面烤机完关空调睡觉去了,第二天起来室温32°下待机硬盘38°,高6°,算是能够良好的运行
最大的差异在这边,在其他同样配置机型的9cm风扇要跑到2200rpm的情况下,见方只要这样的风扇策略就可以很好的压制住整体负载,9225风扇高转速和目前12025风扇这个转速下,分贝差距能达到4db左右,已经差了一级了 并且随着CPU负载提升,CPU风扇和机箱风扇会同时管理处理器,pcie,硬盘三个地方的温度,这如果是在以往常规nas机箱下压散热器的情况下,无疑是会导致CPU热量上升的,会出现短板效应,但是见方因为直接拉大了散热器体积,这点影响反而不算什么

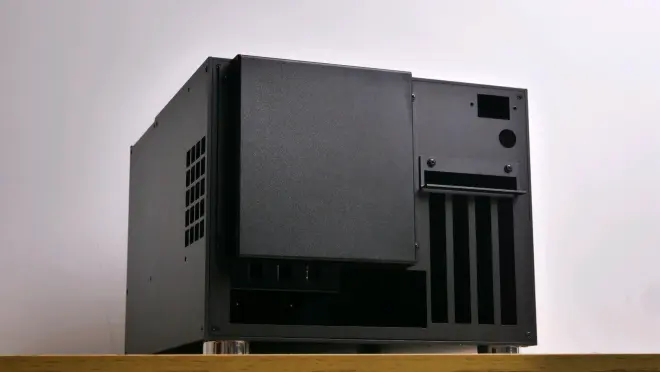

背部是不留孔位的,为的就是防止漏气
接合效果实拍,原谅我没有买新的螺丝
整体风格很符合有些朋友想要的黑盒子的印象,当然脚垫也是我临时凑数,正式版本也会改成更矮的黑色
那么这就是见方的基本相关参数,以及内外一览啦,希望你们可以喜欢 见方目前的价格定位是499元,黑胡桃木艺盖+纯铝机身+cnc挖铝轨道+全身阳极+定制黄铜螺丝+分时启动背板,能给到的配置也是目前这个价位比较好的了,王炸不炸不知道,但是肯定是物有所值 最后附上偷看的狗狗一张,希望你的nas里存满你爱的东西
