想了解20CrMnTi是什么材料？看这里就够了！

20CrMnTi属于合金渗碳钢，实践中应用以圆钢为主，一般归类为齿轮钢，模具加工生产中也有应用。

1、供货状态：正火、退火、高温回火，或不热处理状态

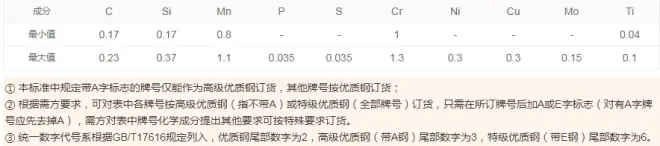

2、化学成分(质量分数%)：

3、该钢的渗碳与热处理工艺性能良好，在≤960℃为细晶粒组织，在常用的渗碳温度下长期加热，晶粒无长大倾向，淬火后的残余奥氏体甚少，因此，该钢具有较高的强度和耐磨性，切屑性能良好，主要性能与20CrNi钢相似。

4、抗拉强度≥1080MPa，屈服强度≥885MPa，伸长率≥10%，断面收缩率≥45%，冲击韧性值（冲击韧度）≥69J/cm²,硬度≤207HB，试样毛胚尺寸为15mm。
